前 言

本文主要介紹TLT536-EVM評估板硬件接口資源以及設計注意事項等內容。

T536MX-CXX/T536MX-CEN2處理器的IO電平標準一般為1.8V、3.3V，上拉電源一般不超過3.3V或1.8V，當外接信號電平與IO電平不匹配時，中間需增加電平轉換芯片或信號隔離芯片。按鍵或接口需考慮ESD設計，ESD器件選型時需注意結電容是否偏大，否則可能會影響到信號通信。

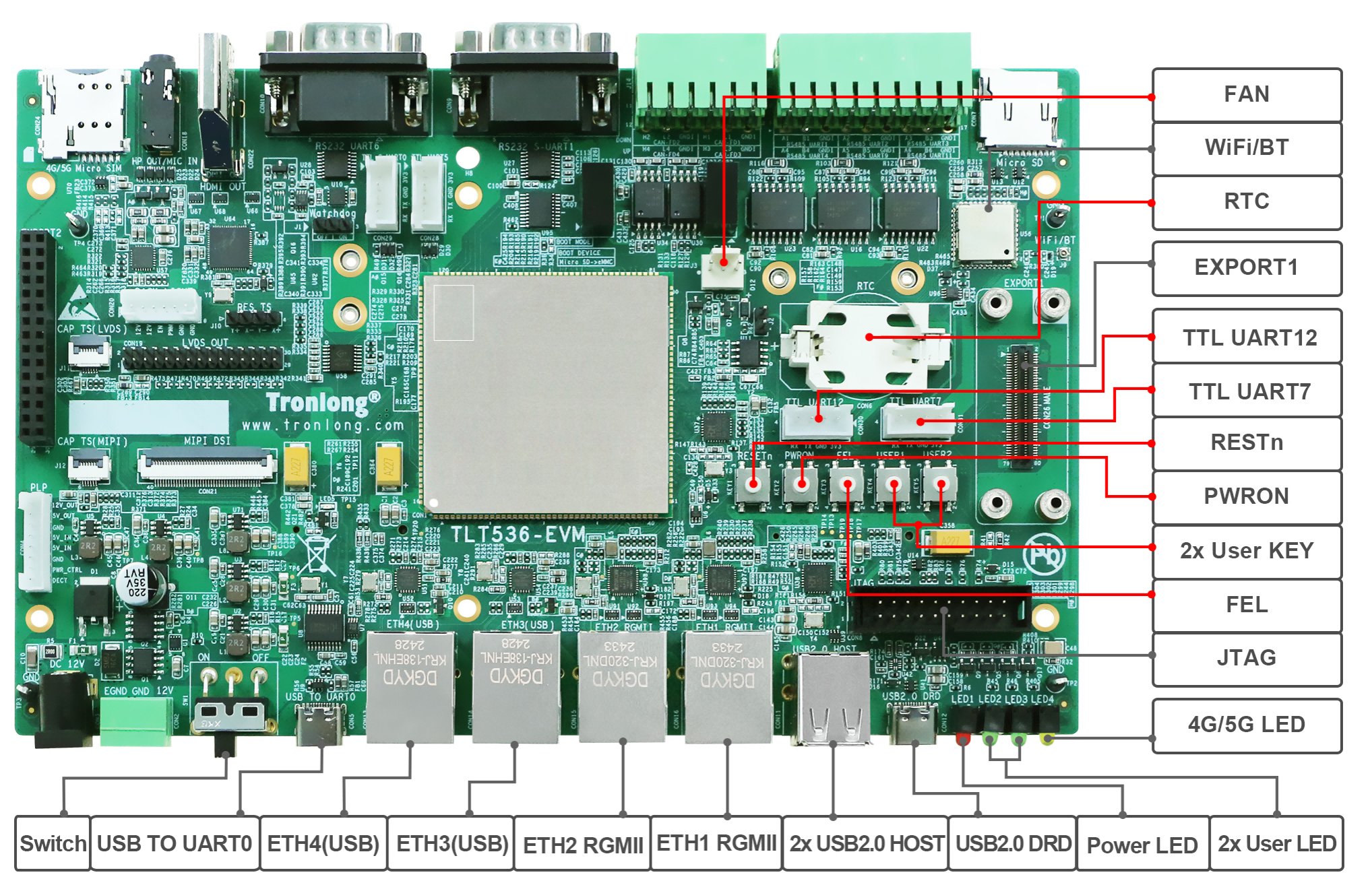

圖 1 評估板硬件資源圖解1

圖 2 評估板硬件資源圖解2

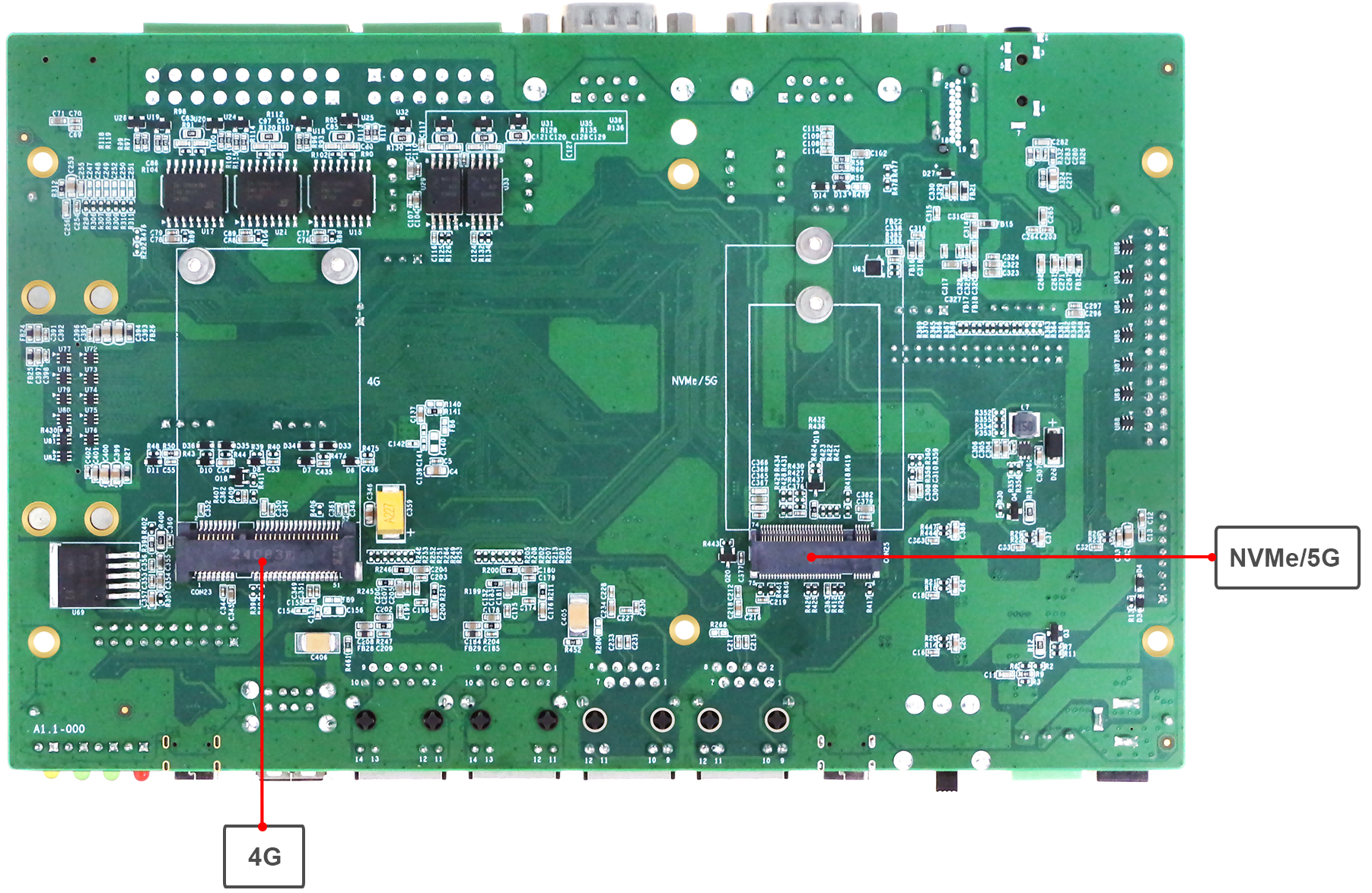

圖 3 評估板硬件資源圖解3

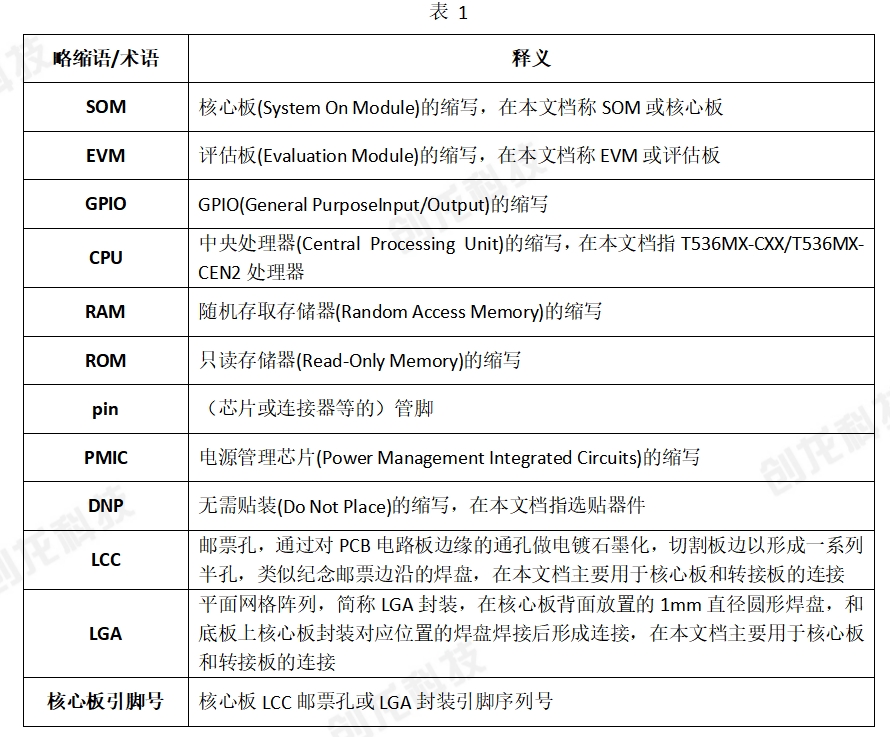

為便于閱讀，如下對文檔出現的部分術語進行解釋；對于廣泛認同釋義的術語，本頁不做注釋。

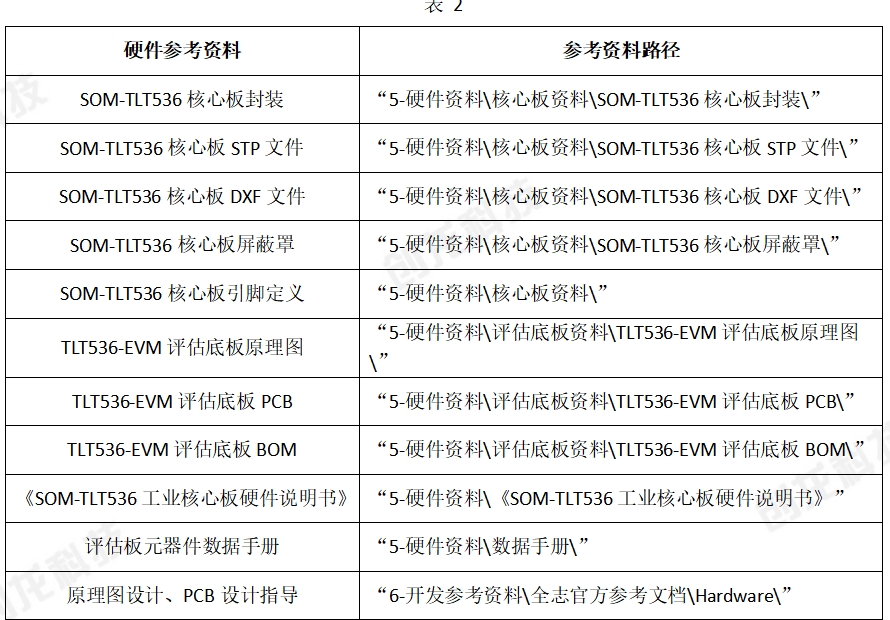

硬件參考資料目錄如下表所示：

SOM-TLT536核心板

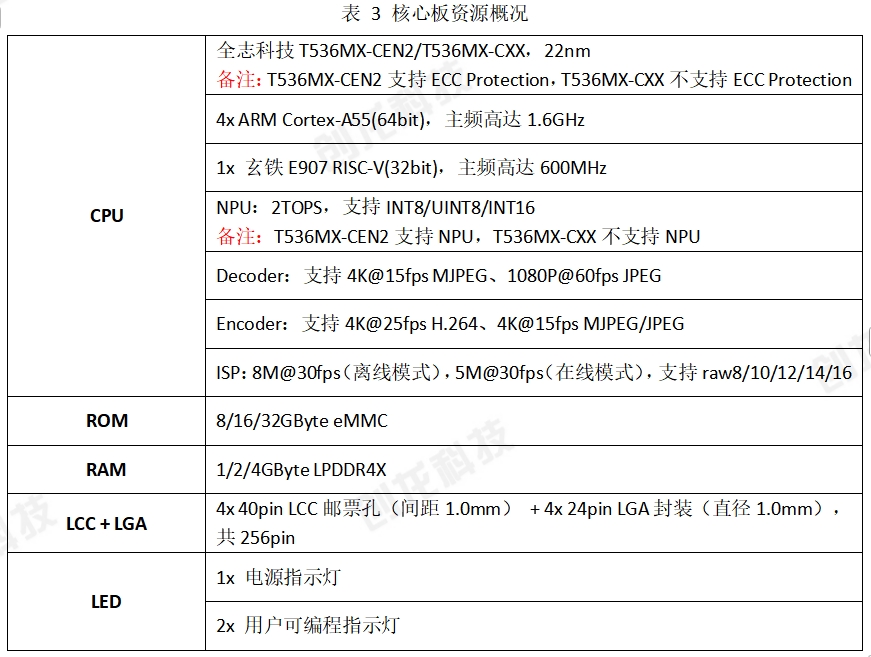

SOM-TLT536核心板板載CPU、ROM、RAM、晶振、電源、LED等硬件資源，并通過工業級B2B連接器方式引出IO。核心板硬件資源、引腳說明、電氣特性、機械尺寸、底板設計注意事項等詳細內容，請查閱《SOM-TLT536工業核心板硬件說明書》。

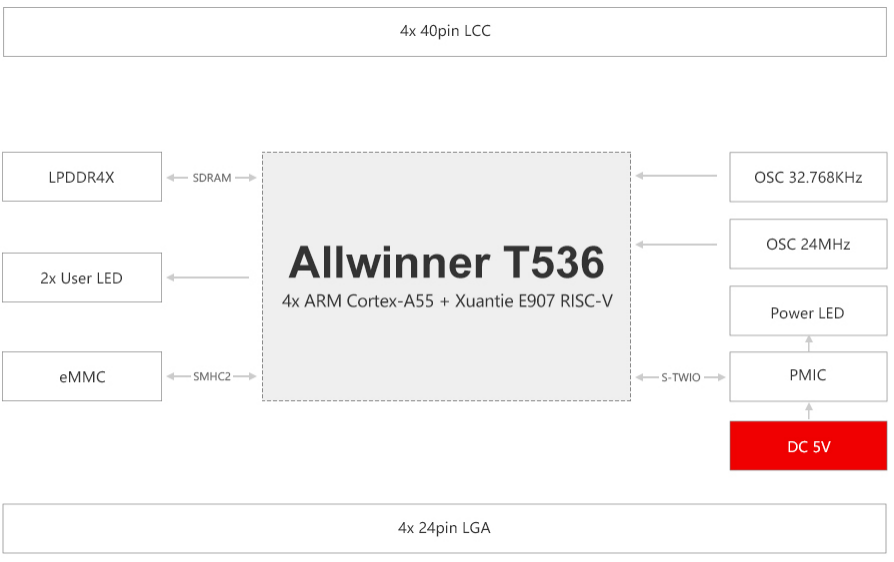

圖 4 核心板硬件框圖

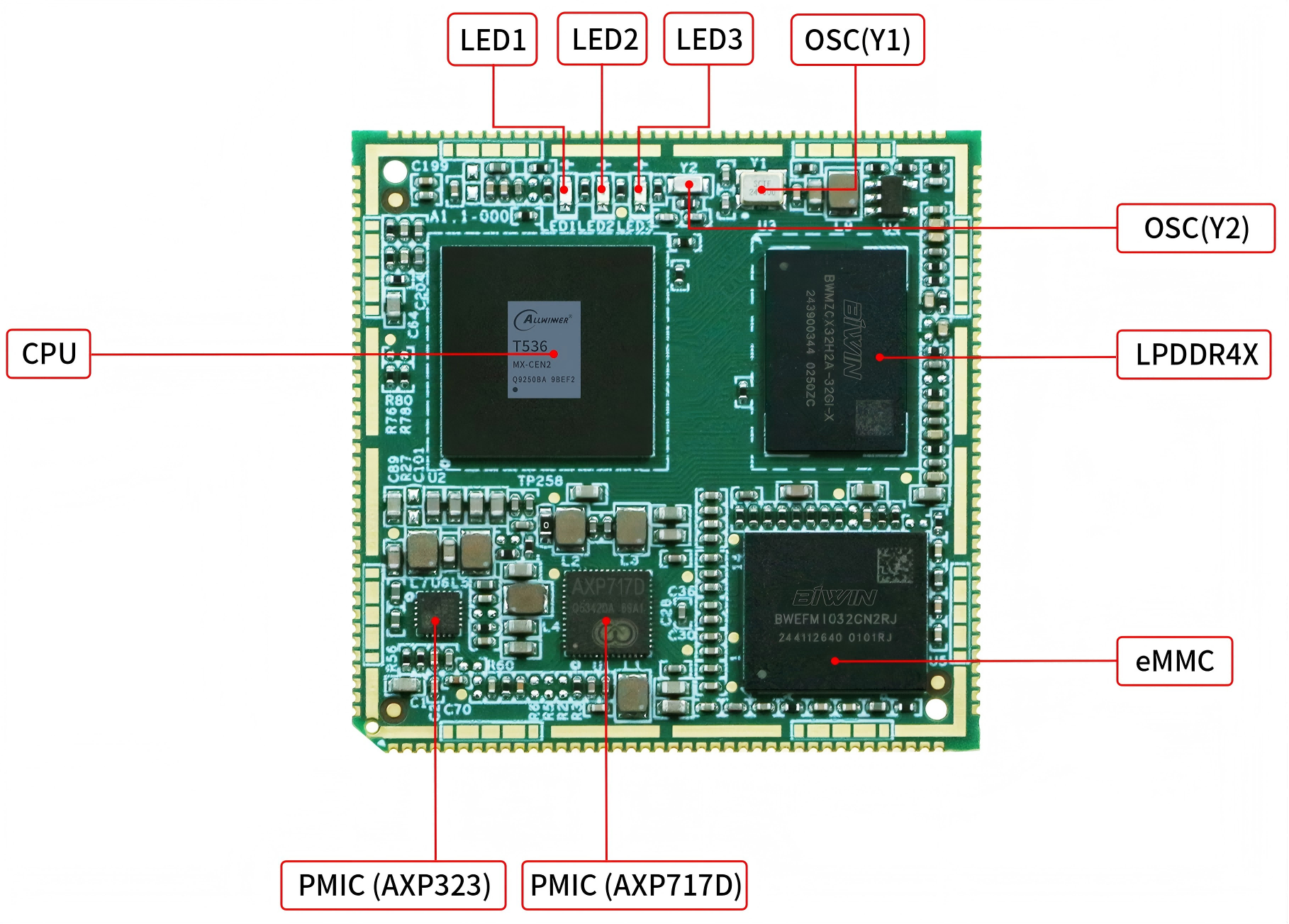

圖 5 核心板正面實物圖

圖 6 核心板背面實物圖

電源

評估板由12V直流電源供電，CON2和CON3為電源輸入連接器。CON2為3pin規格的綠色連接器，間距為3.81mm。CON3為DC-005電源接口，可接外徑5.5mm、內徑2.1mm的電源插頭。SW1為電源撥動開關，使用時請根據附近的ON/OFF絲印進行選擇。

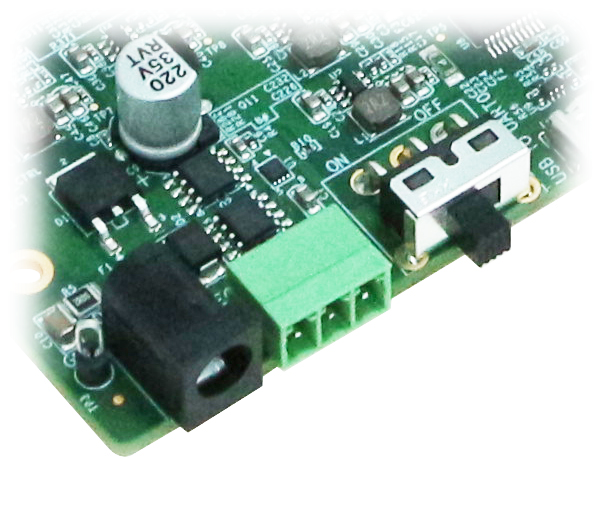

圖 7 電源接口實物圖

電源輸入端提供過流保護、過壓保護、防反插及快速掉電等電路保護功能。

圖 8 輸入級電源保護電路

VDD_12V_MAIN通過不同電源芯片轉為核心板及評估底板外設的供電。核心板提供底板輔助電源信號VDD_3V3_SOM_OUT，用于控制評估底板各路電源上電時序。

評估板推薦的上電時序：12V DC供電(VDD_12V_MAIN) -> 核心板供電(VDD_5V_SOM) -> 核心板配置底板輔助電源(VDD_3V3_SOM_OUT) -> 底板外設供電 -> 系統復位(AF27/RESETn/PU/1V8)，如下圖所示。

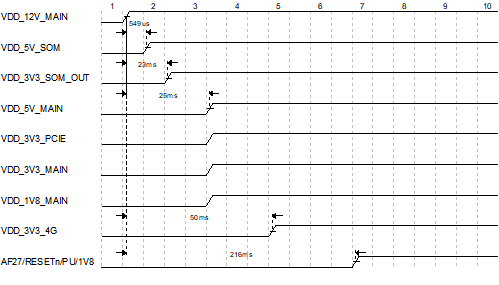

圖 9 評估底板推薦上電時序

核心板電源

VDD_12V_MAIN通過芯強微電子(Ecranic)的EC2232E DCDC電源芯片產生一路5V電源，用于SOM-TLT536核心板的供電，該電源網絡名為VDD_5V_SOM，最大電流供給能力為3A。

該電源使能由輸入電壓VDD_12V_MAIN分壓提供，實現上電即使能的時序控制。為保護核心板及方便測量電壓電流，電源路徑中已串接保險絲F2。

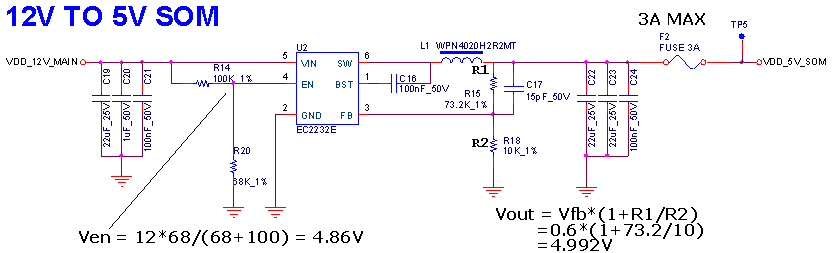

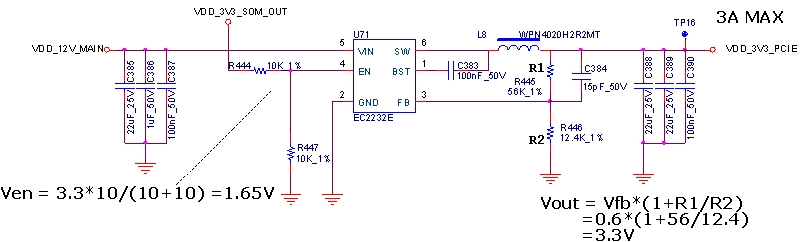

圖 10VDD_5V_SOM電源設計

為保證核心板長期穩定可靠工作，請按我司提供的工作電壓典型值(5.0V)要求為核心板供電。

評估底板外設電源

VDD_12V_MAIN通過4個芯強微電子(Ecranic)的EC2232E DCDC電源芯片產生4路評估底板外設電源，網絡名分別為：VDD_5V_MAIN、VDD_3V3_MAIN、VDD_3V3_PCIE、VDD_1V8_MAIN，最大電流供給能力為3A。

4路電源使能統一由核心板VDD_3V3_SOM_OUT信號提供，實現核心板電源上電早于外設電源上電的時序控制。

圖 11 VDD_5V_MAIN電源設計

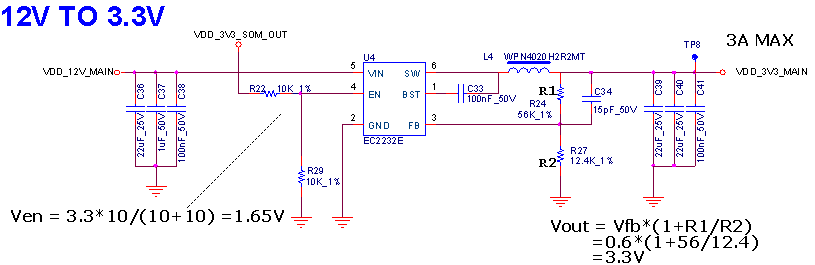

圖 12 VDD_3V3_MAIN電源設計

圖 13 VDD_3V3_PCIE電源設計

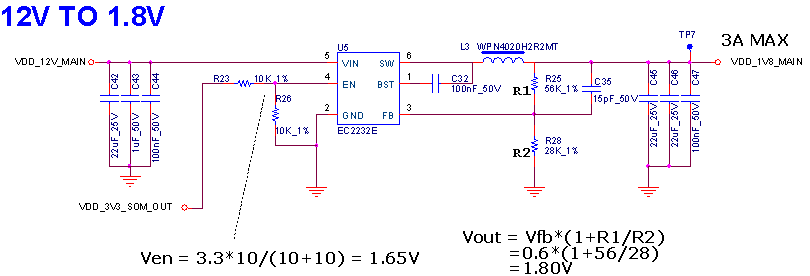

圖 14 VDD_1V8_MAIN電源設計

設計注意事項：

（1） 核心板提供的VDD_3V3_SOM_OUT電源輸出，供電能力≤500mA，主要用于控制評估底板各路電源的上電時序，以及核心板配置相關電路的供電（如BOOT SET、Micro SD、看門狗等電路），請勿用于其他外設的供電。

隔離電源

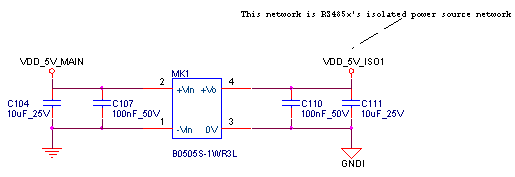

VDD_5V_MAIN通過金升陽科技(MORNSUN)的B0505S-1WR3L隔離電源模塊產生一路5V DC隔離電源，用于評估底板隔離電路的供電，網絡名為VDD_5V_ISO1和VDD_5V_ISO2，最大電流供給能力為200mA，可提供3000V DC的直流隔離能力。

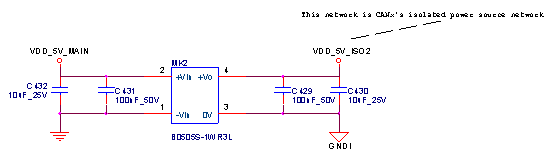

圖 15 VDD_5V_ISO1電源設計

圖 16 VDD_5V_ISO2電源設計

設計注意事項：

（1） 底板設計時，若無需輸入級保護電路的部分或全部功能，可適當裁剪。

（2） 底板電源設計可根據實際電路設計進行增減，建議參考我司上電時序進行底板電源的使能控制。

（3） 核心板供電請參考我司評估底板電源電路設計，注意核心板供電為5.0V。

（4） VDD_5V_SOM在核心板內部未預留總電源輸入的儲能大電容。底板設計時，請?jiān)诳拷]票孔焊盤位置放置總?cè)葜禐?0uF左右的儲能電容。

（5） 為使VDD_5V_MAIN、VDD_3V3_MAIN、VDD_3V3_PCIE和VDD_1V8_MAIN滿足系統上電、掉電時序要求，需使用核心板輸出VDD_3V3_SOM_OUT來控制VDD_5V_MAIN、VDD_3V3_MAIN、VDD_3V3_PCIE和VDD_1V8_MAIN的電源使能，使評估底板VDD_5V_MAIN、VDD_3V3_MAIN、VDD_3V3_PEIE和VDD_1V8_MAIN電源在VDD_3V3_SOM_OUT之后、在AF27/RESETn/PU/1V8復位信號之前上電（詳情見評估底板推薦上電時序）。

系統啟動說明

系統上電后，由CPU內部BootRom的引導代碼依次從SD卡、eMMC FLASH檢測SPL啟動程序，從第一個包含SPL啟動程序的設備開始啟動。SPL啟動后，將優先從SD系統卡（非常規SD卡）引導U-Boot鏡像，否則，將從原啟動設備引導U-Boot鏡像。

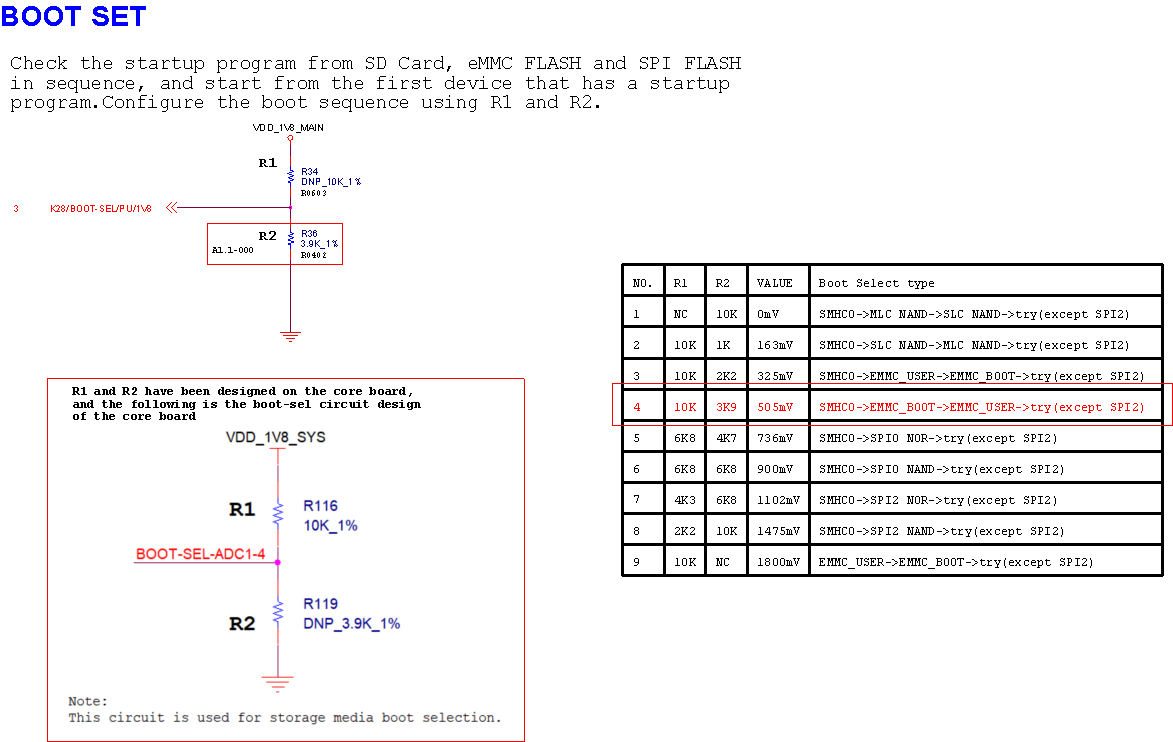

圖 17 評估底板BOOT SET設計

設計注意事項：

（1） K28/BOOT-SEL/PU/1V8為啟動配置引腳，在核心板板已接10K電阻上拉至1.8V電源，在評估底板已接3.9K電阻下拉到地，啟動方式默認順序?yàn)镾D卡、eMMC FLASH。

（2） 當KEY3按鍵按下，并將評估板重新上電，此時AD21/FEL/PU/3V3引腳輸入為低電平，CPU將進入Mandatory Update Process模式，可通過USB2.0 DRD接口進行固件升級。

LED

評估底板提供電源指示燈，用戶可編程指示燈及模塊狀態指示燈，分別為LED1~LED4，采用插件封裝。

電源指示燈

LED1為電源指示燈，顏色為紅色，上電默認點亮。

圖 18 電源指示燈實物圖

圖 19 評估板電源指示燈電路設計

用戶可編程指示燈

評估底板提供2個用戶可編程指示燈LED2和LED3，高電平點亮，顏色為綠色，通過CPU的PA7、PJ19引腳控制。

圖 20 用戶可編程指示燈實物圖

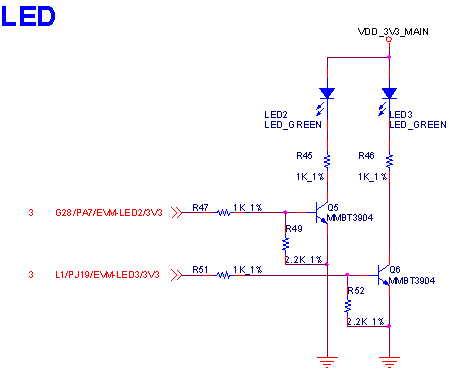

圖 21 用戶可編程指示燈電路設計

模塊狀態指示燈

LED4為4G/5G模塊狀態指示燈，顏色為黃色。

圖 22 4G/5G模塊狀態指示燈實物圖

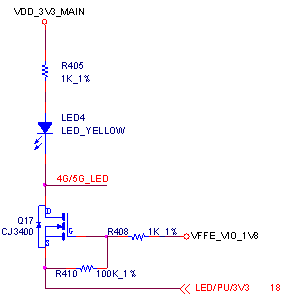

圖 23 4G/5G模塊狀態指示燈電路設計

KEY

評估底板包含1個系統復位按鍵RESETn(KEY1)，1個PMIC開關機按鍵PWRON(KEY2)，1個FEL按鍵FEL(KEY3)、2個用戶輸入按鍵USER1(KEY4)、USER2(KEY5)。

RESETn復位按鍵

KEY1為評估板RESETn復位按鍵，控制CPU和PMIC的復位引腳。

圖 24 RESETn按鍵實物圖

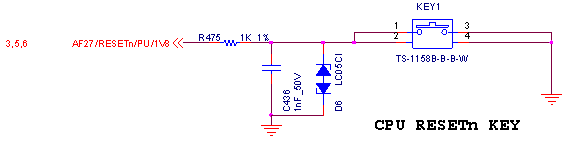

圖 25RESETn按鍵電路設計

設計注意事項：

（1） AF27/RESETn/PU/1V8為核心板的復位輸入引腳，核心板內部已上拉10K電阻，默認情況請懸空處理，以避免影響上電時序。

PWRON按鍵

KEY2為PMIC開關機按鍵，按鍵狀態通過PWRON引腳輸入至PMIC。

圖 26 PWRON按鍵實物圖

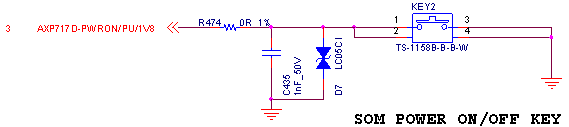

圖 27 PWRON按鍵電路設計

設計注意事項：

（1） PWRON為PMIC的開關機控制引腳，在PMIC內部已上拉，默認情況請懸空處理。

FEL按鍵

KEY3為FEL按鍵，系統重新上電時，若檢測到AD21/FEL/PU/3V3信號為低電平，CPU將進入Mandatory Update Process模式，可通過USB2.0 DRD接口進行固件升級。

圖 28 FEL按鍵實物圖

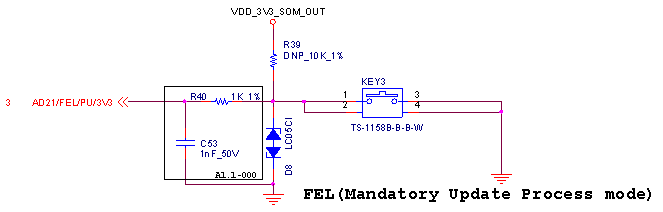

圖 29FEL按鍵電路設計

用戶輸入按鍵

KEY4(USER1)，KEY5(USER2)為用戶輸入按鍵，KEY4按鍵狀態通過GPADC2_0引腳輸入至CPU，KEY5按鍵狀態通過PA9引腳輸入至CPU。

圖 30 用戶輸入按鍵實物圖

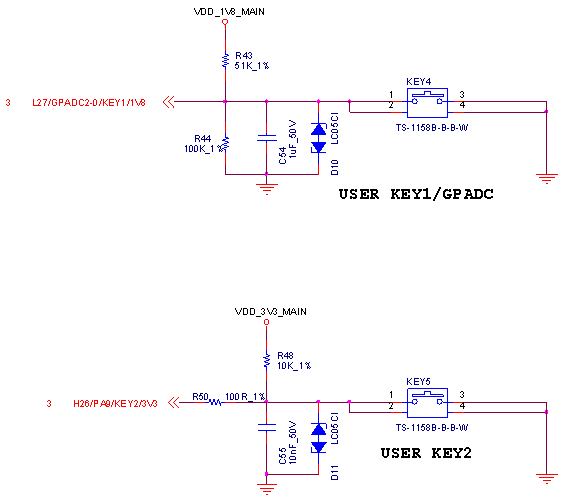

圖 31 用戶輸入按鍵電路設計

設計注意事項：

（1） L27/GPADC2-0/KEY1/1V8的電壓輸入范圍為0~1.8V，評估底板可通過分壓電阻將輸入電壓控制在0~1.8V之間。由于L27/GPADC2-0/KEY1/1V8信號在核心板內部未預留上拉電阻，因此默認情況下請為該信號提供10K上拉電阻。

串口

評估底板板載13路串口，CON5為USBTO UART0調試串口，CON9為RS232 S-UART1串口，CON10為RS232 UART6串口，J20含有RS485 UART1、RS485 UART2、RS485 UART3、RS485 UART4、RS485 UART9和RS485 UART11串口。CON29為TTL S-UART0串口并與WiFi/BT模塊復用，CON28為TTL UART5串口，CON30為TTL UART12串口并與EXPORT1復用，CON31為TTL UART7串口并與EXPORT1復用。

USB TO UART0串口

評估底板通過沁恒微電子(WCH)的CH340T芯片將UART0轉換為Type-C連接器(CON5)引出，作為系統調試串口使用。CH340T使用來自Type-C數據線的5V（網絡名為UART_VBUS）外部供電。

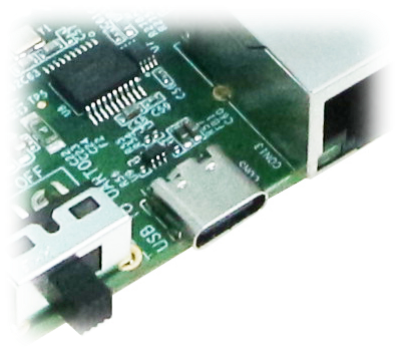

圖 32 USBTO UART0實物圖

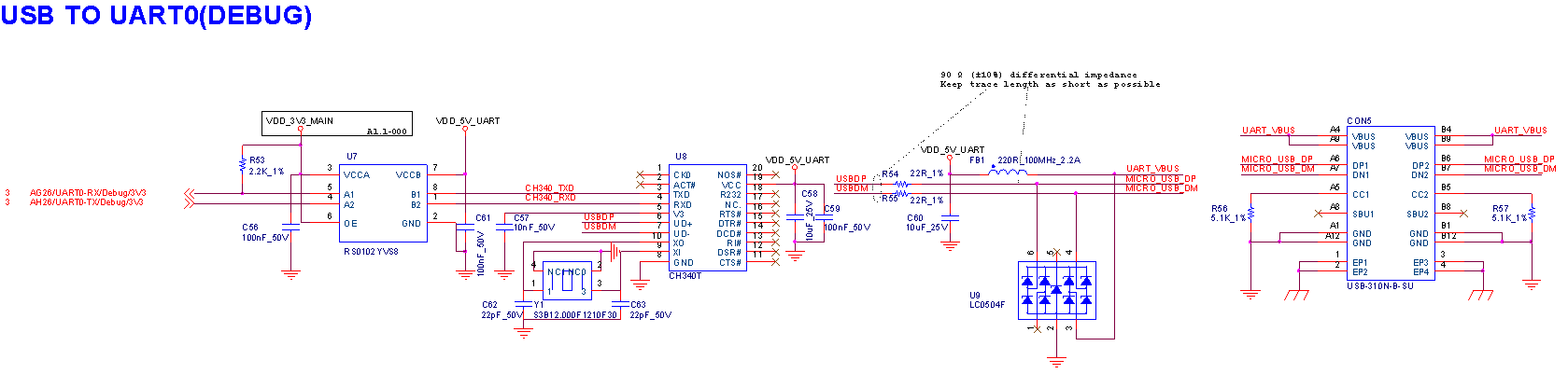

圖 33 USBTO UART0電路設計

設計注意事項：

（1） 底板設計時，建議采用RS0102YVS8(U7)電平轉換隔離方案，以避免調試串口RX端在底板上電前提前帶電，向核心板引腳灌輸電流，導致系統無法啟動。

（2） CPU引腳UART0-TX、UART0-RX電平皆為3.3V，請勿使用5V電平接口的調試工具直接連接，否則將導致CPU損壞。

（3） 注意USB信號需做90ohm差分阻抗匹配。

（4） ESD器件需靠近連接器Type-C接口布局，走線經過ESD后連接至CH340T。

（5） 底板設計時，建議在AG26/UART0-RX/Debug/3V3網絡添加2.2K電阻上拉至VDD_3V3_MAIN，以避免調試串口RX端在底板上電時電平不穩定，誤入U-Boot模式。

RS232 UART6/S-UART1串口

評估底板采用芯力特電子(SIT)的單電源雙通道RS232收發器SIT3232EEUE方案，通過UART6和S-UART1各引出一路RS232串口，使用DB9連接器（CON9和CON10）。

SIT3232EEUE符合TIA/EIA-232標準，速率可高達到120Kbps。

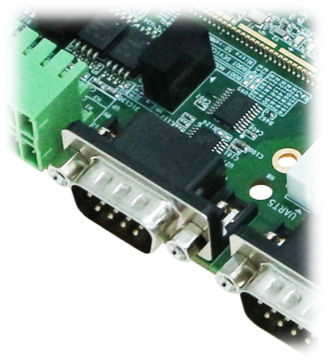

圖 34 RS232 UART6實物圖

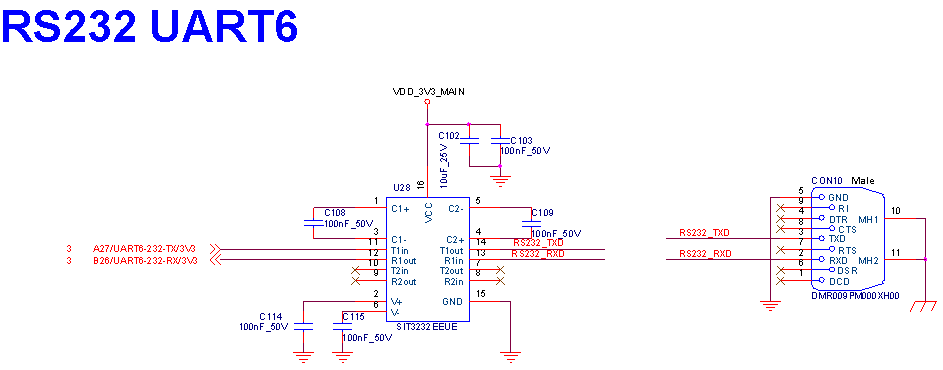

圖 35 RS232 UART6串口電路設計

圖 36 RS232 S-UART1實物圖

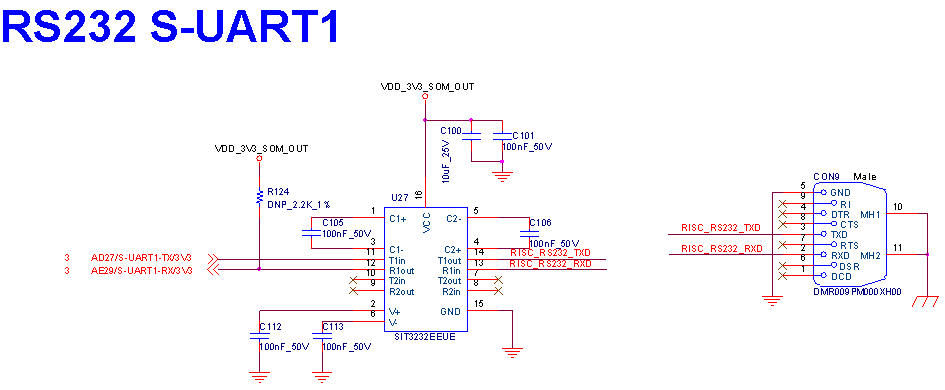

圖 37 RS232 S-UART1串口電路設計

RS485 UART1/UART2/UART3/UART4/UART9/UART11串口

評估底板采用川土微電子(CHIPANALOG)的隔離式半雙工RS485收發器CA-IS3082WX方案，通過UART1、UART2、UART3、UART4、UART9和UART11引出六路RS485串口。六路RS485串口使用2x 9pin規格綠色連接器(J20)，間距為3.81mm。

CA-IS3082WX符合TIA/EIA-485-A標準，支持5kVrms絕緣耐受電壓，總線共模工作范圍：-7V~+12V，并提供高達0.5Mbps的通信速率。

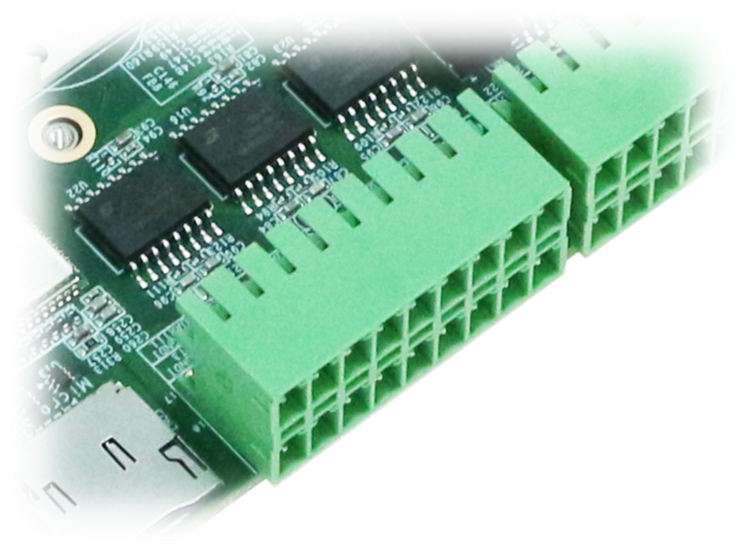

圖 38 RS485串口實物圖

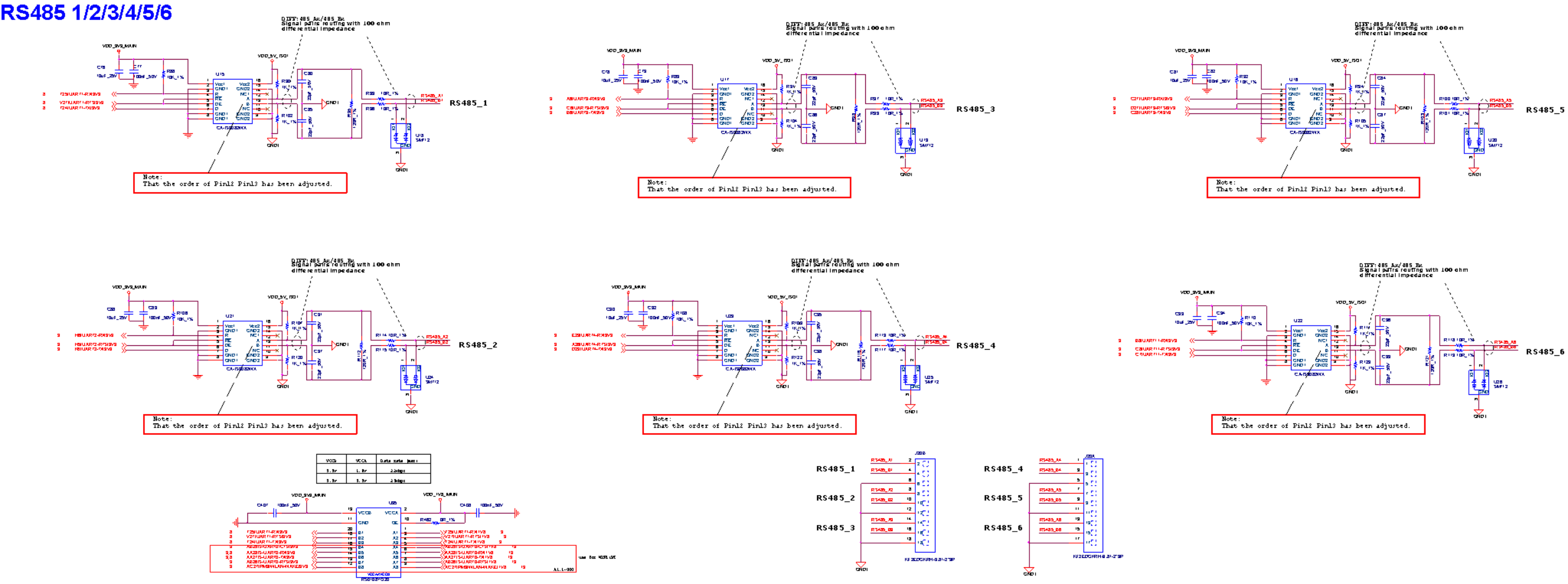

圖 39 RS485串口電路設計

設計注意事項：

（1） CA-IS3082WX是隔離RS485收發器；其中Vcc1(pin1)和GND1(pin2/7/8)為邏輯側端口的供電，Vcc2(pin16)和GND2(pin9/10/15)是總線側端口的供電。Vcc1對Vcc2應電氣隔離，GND1和GND2不共地，且器件布局及走線上注意做隔離設計，否則無法達到隔離接口的設計目的。建議參考我司評估底板原理圖設計，使用隔離電源給Vcc2供電。

（2） Vcc1提供2.375V~5.5V的寬IO供電范圍，總線側電源Vcc2提供3.0V~5.5V的RS485總線供電范圍。

（3） RS485收發器的管腳A/B(pin12/13)連接至綠色端子連接器之間的走線，需按差分信號進行走線。

TTL UART5/S-UART0/UART7/UART12串口

UART5、S-UART0、UART7和UART12分別通過4pin規格、2.54mm間距白色排針端子，直接引出TTL電平測試引腳。

備注：

（1） TTL S-UART0與WiFi/BT模塊(U56)存在復用，兩個功能不可同時使用，如需使用WiFi藍牙功能時，CON29的第3和第4針腳不能用跳線帽連接或引出連接到其他串口設備。

（2） TTL UART7和TTL UART12與EXPORT1接口的Local Bus總線存在復用，如需使用Local Bus總線功能時，CON30和CON31的第3和第4針腳不能用跳線帽連接或引出連接到其他串口設備。

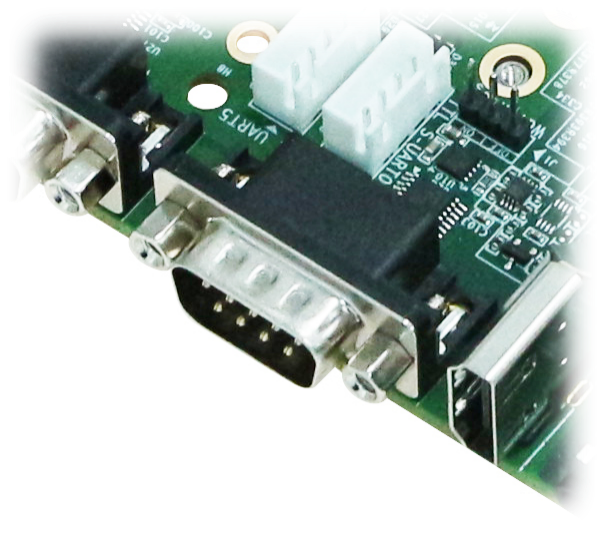

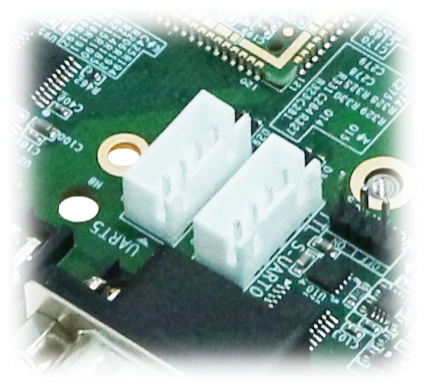

圖 40 TTL UART5/S-UART0實物圖

圖 41 TTL UART5/S-UART0串口電路設計

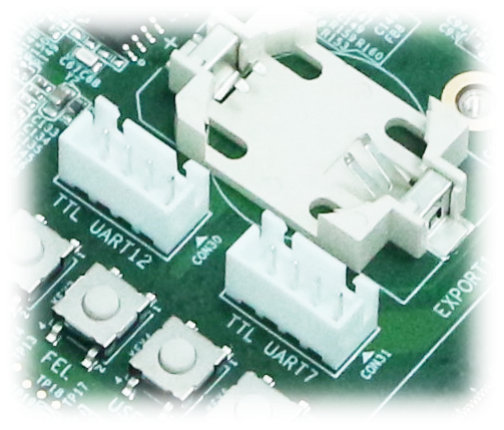

圖 42 TTL UART7/UART12實物圖

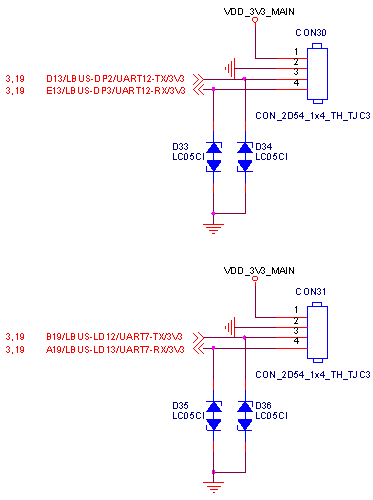

圖 43 TTL UART7/UART12串口電路設計

由于篇幅過長等原因，部分引腳內容及板卡硬件內容均不逐一展示，如需獲取完整版詳細資料，請關注創龍科技，或者評論區留言，感謝您的支持！
