      HMC511LP5/511LP5E具有半頻輸出的單片微波集成電路壓控振蕩器技術手冊

      要長高 ? 2025-04-30 09:32 ? 次閱讀

      概述
      HMC511LP5(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 該器件集成諧振器、負電阻器件和變容二極管，具有半頻輸出。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下尤為出色。 采用+5V電源電壓時，功率輸出典型值為+13 dBm。 該電壓控制振蕩器采用QFN 5x5 mm無引腳表面貼裝封裝，無需外部匹配元件。
      數據表：*附件：HMC511LP5 HMC511LP5E具有半頻輸出的單片微波集成電路壓控振蕩器技術手冊.pdf

      應用

      • VSAT無線電
      • 點對點/多點無線電
      • 測試設備和工業控制
      • 軍用最終用途

      特性

      • 雙通道輸出： Fo = 9.05 - 10.15 GHz
        Fo/2 = 4.525 - 5.075 GHz
      • Pout： +13 dBm
      • 相位噪聲： -115 dBc/Hz（100 kHz，典型值）
      • 無需外部諧振器
      • QFN無引腳SMT封裝，25 mm2

      電氣規格

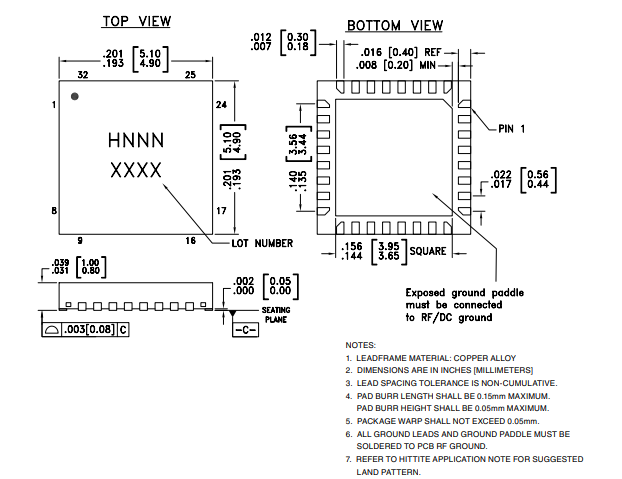

      外形圖
