THS7376 是一款低功率，3V 至 5V 單電源，四通道，集成視頻放大器。 此器件組裝有一個用于 CVBS 視頻的標清 (SD) 濾波通道和 3 個高清 (HD) 濾波通道。 此 CVBS 濾波器特有一個 6 階濾波器，而 HD 通道特有 8 階濾波器。 這些濾波器被用作數模轉換器 (DAC) 重建濾波器，或者用作模數轉換器 (ADC) 抗混疊濾波器。 HD 濾波器可以被旁通以支持 1080p60 視頻或高達超級擴展圖形陣列 (SAGA) RGB 的視頻。

數據手冊：*附件：THS7376 具有1-SD和3-HD 8階濾波器和6-dB增益的4通道視頻放大器技術手冊.pdf

此器件具有靈活的輸入耦合能力，并且可針對 ac 或 dc 耦合輸入進行配置。 210mV 的輸出電平位移可在具有 0V 輸入的輸出上實現一個完全同步的動態范圍。 此器件具有 6dB 增益的軌到軌輸出級可實現 ac 和 dc 線路驅動。 這個可驅動兩條線路，或 75Ω 負載的功能可實現作為一個視頻線路驅動器的最大靈活性。 3.3V 時 30.9mA 的總靜態電流和 0.1μA 的可禁用模式使得 THS7376 成為高性能視頻應用的理想選擇。

THS7376 采用小型薄型小尺寸 (TSSOP)-14 封裝，此封裝與 RoHS 環保標準兼容。 此器件與德州儀器 (TI) 生產的 THS7373 和 THS7374 視頻濾波放大器引腳兼容。

特性

• 一個用于復合視頻廣播信號 (CVBS) 視頻的 SD 視頻放大器：
  • 6 階低通濾波器：
    10MHz 時為 -3dB
  • 低差分增益和相位：
    0.2% 和 0.3°
• 3 個用于Y’P’BP’ R ，720p，1080i，1080p24 和 1080p30 濾波器或 G’B’R’ (R’G’B’) 輸出的 HD 視頻放大器：
  • 8 階低通濾波器：39MHz 時為 -1dB42MHz 時為 -3dB
  • 可旁路濾波器：300MHz 時為 -3dB
• 多用途輸入偏置：
  • 具有 210mV 輸出位移的直流 (DC) 耦合
  • 具有同步端鉗位或偏壓的交流 (AC) 耦合
• 內置 6dB 增益 (2V/V)
• +3V 至 +5V 單電源運行
• 軌至軌輸出：
  • 可實現 AC 或 DC 輸出耦合
  • 每通道支持驅動 2 個視頻線路
• 低總靜態電流：3.3V 時為 30.9mA
• 被禁用的電源電流功能：0.1μA
• 輸出上穩健耐用的，10kV 靜電放電 (ESD) 保護
• 與THS7373和THS7374引腳兼容
  引腳功能和配置


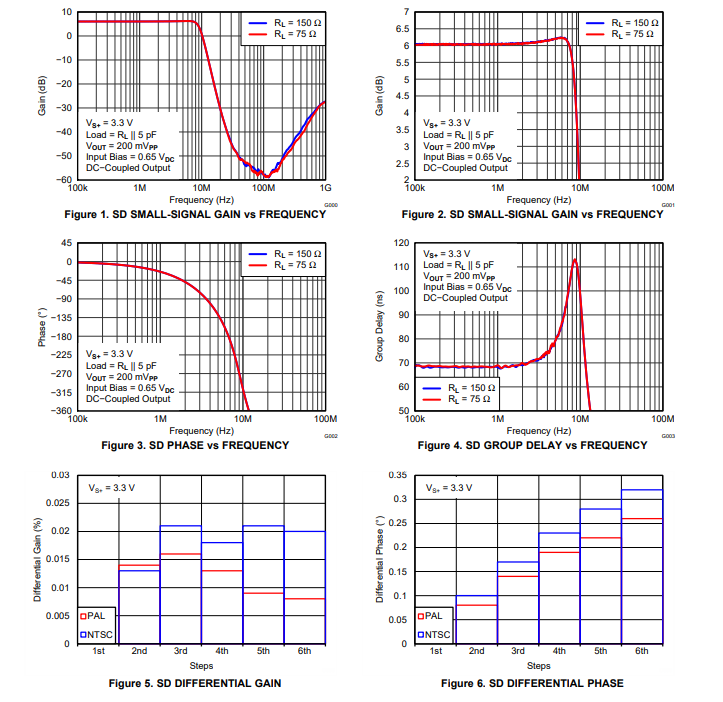

典型特性

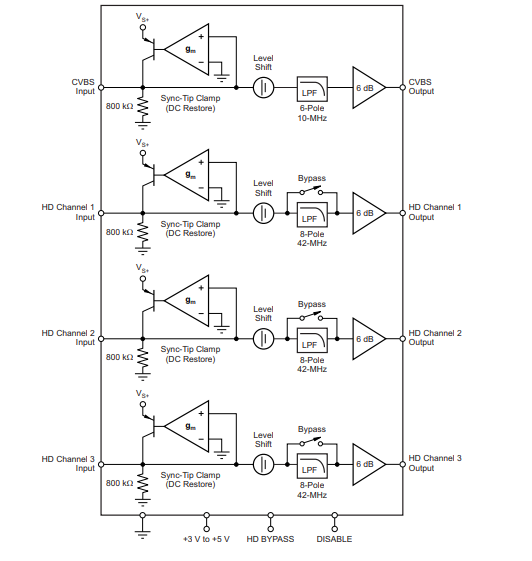

功能方框圖

應用范圍
機頂盒輸出視頻緩沖
PVR，DVDR 和 BluRay? 輸出緩沖
媒體中心和播放器
