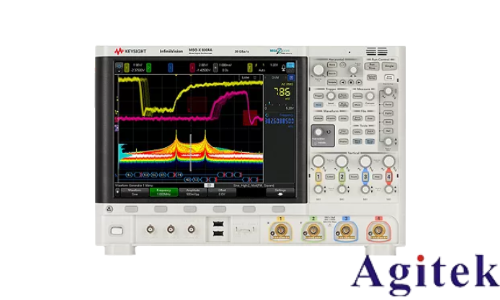

在現代電子測試與測量領域，示波器作為工程師的“眼睛”，能夠直觀展現信號的動態變化過程。Keysight（是德科技）示波器憑借其卓越的性能和豐富的功能，廣泛應用于通信、電源、汽車電子等領域的信號分析。其中，滾動模式（Roll Mode）作為一項核心功能，通過連續滾動顯示波形數據，為工程師提供了觀察長時間信號演變、捕捉低頻信號變化趨勢的利器。本文將詳細介紹Keysight示波器滾動模式的設置步驟、參數優化技巧及應用場景，幫助用戶高效利用該功能提升測試效率。

一、滾動模式概述：實時信號觀測的突破
傳統示波器通常依賴觸發機制捕獲單次信號片段，但在分析周期性信號、電源紋波或需要長時間監測的場景時，單次觸發可能無法完整呈現信號的全貌。滾動模式通過連續刷新屏幕波形數據，以水平滾動方式實時顯示信號變化，其核心優勢包括：
1. 無觸發依賴：無需設置復雜觸發條件，持續捕獲信號變化，避免瞬態信號遺漏。
2. 時間維度擴展：通過調整滾動速度，可在有限屏幕空間內觀測毫秒至秒級的信號演變。
3. 動態趨勢分析：直觀展示信號幅值、頻率隨時間的變化趨勢，適用于電源穩定性測試、機械振動分析等場景。
二、滾動模式設置步驟：從入門到精通
1. 進入滾動模式：快速啟用功能
以Keysight DSOX3024T示波器為例，操作步驟如下：
步驟1：按下示波器前面板上的“Horiz”（水平控制）按鈕，進入水平設置菜單。
步驟2：通過旋鈕或方向鍵選擇“Acquisition Mode”，將模式切換至“Roll”。
確認設置：屏幕波形立即開始自右向左滾動顯示，此時示波器進入實時滾動觀測狀態。
2. 滾動速度調節：平衡細節與全局
滾動速度直接影響信號觀測的精度與范圍，具體設置如下：
參數位置：在“Acquisition”選項卡中找到“Roll Speed”或“Horizontal Scale”。
單位與范圍：滾動速度通常以“秒/格”（s/div）表示，常見范圍從200 ms/div至1 s/div。
優化技巧：
快速變化信號：選擇較小s/div（如50 ms/div），加快滾動速度以捕捉高頻波動。
低頻信號分析：增大s/div（如500 ms/div），減緩滾動速度以觀察信號細節。
3. 觸發條件優化：穩定波形顯示
盡管滾動模式無需觸發捕獲，但合理設置觸發條件可提升觀測穩定性：
觸發模式選擇：推薦使用“Edge Trigger”（邊沿觸發）或“Video Trigger”（視頻觸發）。
觸發電平調整：通過旋鈕設置觸發閾值，確保波形在屏幕上穩定對齊。
觸發靈敏度：在信號噪聲較大時，適當降低靈敏度（如設置為“Auto”）避免觸發抖動。
4. 垂直與水平參數協同調節
垂直縮放（Vertical Scale）：調整通道電壓檔位（如1 V/div），確保信號幅值在屏幕垂直方向清晰顯示。
時間刻度（Horizontal Scale）：與滾動速度聯動，例如設置10 s/div可觀察10秒內的信號趨勢。
觸發位移（Horizontal Position）：微調波形在屏幕的水平起始位置，便于對齊關鍵信號點。
5. 數據記錄與保存
滾動模式下，示波器支持長時間波形記錄：
Waveform Recording功能：設置記錄時長（如10分鐘）和采樣率，數據可保存至U盤或內部存儲器。
后續分析：通過PC軟件（如Keysight BenchVue）導入數據，進行離線頻譜分析或波形對比。
三、應用場景與實戰技巧

1. 電源紋波測試：穩定性評估利器

場景描述：觀測開關電源輸出端的長時間紋波變化，識別周期性干擾。
設置建議：
- 滾動速度：500 ms/div
- 觸發模式：邊沿觸發（上升沿）
- 頻譜分析聯動：啟用示波器的FFT功能同步觀察頻域特征。
2. 通信信號包絡監測
應用場景：分析射頻信號的幅度調制或突發錯誤幀。
參數配置：
- 滾動速度：1 s/div
- 觸發模式：視頻觸發（針對調制信號）
- 多通道同步：開啟4通道滾動模式對比基帶與調制信號相位關系。
3. 機械振動分析
實戰案例：通過加速度傳感器監測設備振動頻率漂移。
優化技巧：
- 觸發源：選擇振動信號通道
- 滾動速度：根據振動頻率調整（低頻設備設為2 s/div）
- Math功能：啟用波形差分運算突出振動變化趨勢。
四、常見問題與注意事項

1. 滾動模式限制
高頻信號模糊：滾動模式適用于<10 kHz信號，高頻信號（如射頻）需降低時基或使用Zoom功能。
高級功能禁用：協議解碼、通過/失敗測試等在滾動模式下不可用，需切換至觸發模式。
2. 觸發優化建議
波形混亂：若觸發閾值設置不當，可能導致滾動顯示不穩定。嘗試調整電平或啟用AutoTrigger。
信號頻率適配：滾動速度需匹配信號周期，例如50 Hz信號建議設置20 ms/div。
3. 操作誤區避免
誤用單次觸發：滾動模式下禁用Single觸發，否則示波器僅捕獲單次波形后停止?jié)L動。
數據丟失風險：長時間記錄時需確保存儲設備容量充足，并定期檢查記錄狀態。
五、進階技巧：自動化與遠程控制

1. 腳本自動化監測

SCPI命令控制：通過LAN接口發送命令（如`:ACQUIRE:ROLL ON`）遠程啟用滾動模式。
Python示例：

```
import visa
rm = visa.ResourceManager()
scope = rm.open_resource("TCPIP0::192.168.1.100::INSTR")
scope.write(":ACQUIRE:ROLL ON") 啟用滾動模式
scope.write(":HORIZONTAL:SCALE 500E-3") 設置滾動速度500 ms/div
```
2. 多示波器聯動
同步滾動：在多臺Keysight示波器間設置相同滾動速度與觸發條件，對比不同信號源的相位差。
云帆興燁系統集成：利用第三方服務（如云帆興燁提供的集成方案）構建分布式信號監測網絡。

滾動模式作為Keysight示波器的核心功能，為實時信號監測提供了不可替代的工具。通過合理配置參數、結合應用場景優化設置，工程師可高效捕捉信號動態變化，提升測試效率。未來，隨著示波器技術的演進，滾動模式有望進一步融合AI分析能力，例如自動識別波形異常、實時生成趨勢報告，為電子測試帶來更多可能性。
