在現代電子測試領域，示波器作為工程師的"信號顯微鏡"，其技術演進始終與電子系統復雜度同步升級。Keysight（原安捷倫）作為行業標桿，其DSO（數字存儲示波器）與MSO（混合信號示波器）系列在性能指標、功能架構及應用場景上呈現出顯著差異。本文將通過技術拆解、實測案例對比及工程應用分析，系統闡述二者在硬件架構、信號處理能力及系統調試效能上的本質區別，為工程師選型提供決策依據。

一、硬件架構的本質分野：模擬與數字信號的雙重觀測維度
1. 通道配置差異：模擬信號與邏輯信號的并行觀測

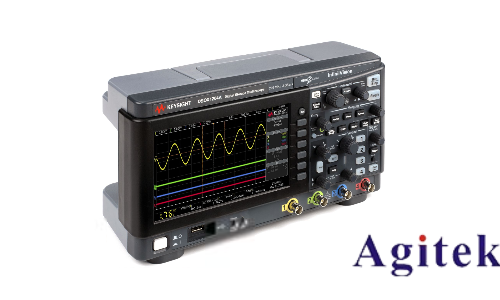

DSO產品（如DSO1022A）采用純模擬通道設計，典型配置為2-4個模擬輸入通道，專注于高頻模擬信號（如電壓、電流波形）的高精度采集。其核心指標聚焦于帶寬（200MHz-1GHz）、實時采樣率（2GSa/s）及垂直分辨率（12bit）。相較之下，MSO系列（如MSO9404A）在模擬通道基礎上集成16-32個數字邏輯通道，形成"4+16"混合架構。這些數字通道以1GSa/s采樣率同步捕獲TTL/CMOS電平信號，實現模擬波形與數字時序的時空對齊。
2. 存儲器深度與捕獲速率的權衡策略
DSO強調深存儲優勢，標配10Mpts-100Mpts存儲器，配合分段存儲技術（如DSOX3014A的4Mpts交錯模式），可長時間記錄低頻信號細節。而MSO通過硬件并行處理架構，實現高達50萬次/秒的波形捕獲率（如MSO5000-E的300k wfms/s），在捕獲瞬態異常信號時更具時效性。二者在存儲深度與捕獲速率上的取舍，反映了模擬信號連續觀測與數字信號瞬時捕獲的不同需求。
3. 觸發系統的多維擴展
DSO觸發模塊專注于模擬信號特征（如邊沿觸發、脈寬觸發），而MSO引入硬件加速的串行協議觸發（支持I2C/SPI/CAN/LIN等10余種總線），并配備邏輯狀態觸發（如16通道組合真值表觸發）。這種觸發維度的擴展，使MSO能夠直接從物理層捕獲協議幀錯誤，如SPI通信中的CS#信號異常。
二、信號處理能力的層級躍遷：從波形顯示到系統解構
1. 混合信號關聯分析機制
MSO獨有的"時間關聯視圖"將模擬波形與數字解碼信息疊加顯示，如MSO9404A在捕獲SPI總線時，可同時展示SCK時鐘、MOSI數據波形及解析后的十六進制數據包。這種多維信號映射技術，使工程師能直觀分析模擬干擾對數字傳輸?shù)挠绊懀ㄈ?a target="_blank">電源紋波導致UART幀錯誤）。
2. 協議解碼與故障定位效率對比
DSO通過軟件插件實現離線解碼（如DSO6052A的USB觸發后手動分析），而MSO采用硬件解碼引擎，實時生成協議時序圖與錯誤標記。實測顯示，MSO5000-E在解碼CAN總線時，可自動標注位填充錯誤并關聯對應模擬通道的電壓跳變，將故障排查時間縮短70%。
3. 數學分析與頻譜擴展功能
DSO標配基礎數學運算（加/減/FFT），而MSO集成高級信號處理模塊，如矢量疊加分析（Vector Mixed-Signal Analysis）可同步計算8個模擬通道與16個數字通道的相位差。此外，部分MSO型號（如MSO9404A）內置頻譜分析儀功能，通過時頻域聯合觀測，解析數字調制信號的頻譜純度。

三、應用場景的工程化差異：從部件測試到系統級調試
1. 嵌入式系統開發：模擬與數字協同調試
在MCU外圍電路調試中，DSO擅長分析電源紋波（如20mV/div高分辨率觀測），而MSO通過混合觸發（模擬邊沿+數字幀頭）精確定位ADC采樣誤差。例如，當I2C傳感器數據異常時，MSO可同步顯示VDD電壓跌落與SCL/SDA時序錯位，實現故障根源追溯。
2. 汽車電子測試：多協議并發監測
CAN-FD與FlexRay共存的現代車載網絡中，MSO9404A的16路數字通道可并行解碼5條總線，結合抖動分析（EZJIT Plus）量化傳輸延遲。相較DSO需多次切換觸發源的方式，MSO的并發協議分析能力提升測試效率3倍。
3. 教育與科研應用：信號教學可視化
DSO的波形縮放（True Zoom）適合展示單一信號細節，而MSO的多通道彩色編碼（256級灰度+16色數字通道）在信號系統課程中，能直觀演示多路信號相位關系。如調制解調實驗時，同時顯示載波、基帶信號及解調結果，增強教學直觀性。
四、技術演進與投資保護策略：示波器的未來升級路徑
1. 帶寬與通道數的動態擴展
Keysight獨創的硬件模塊化設計，允許DSO通過升級選件提升帶寬（如DSOX2024A從200MHz升級至350MHz），而MSO更支持?jǐn)?shù)字通道擴展（如MSO5000從16通道升級至32通道）。這種漸進式投資模式，契合產品生命周期測試需求變化。
2. 軟件定義示波器架構
新一代MSO引入Web Control遠程接口，配合MATLAB/Simulink插件，實現測試流程自動化。例如，在FPGA調試中，通過API調用MSO的波形數據流，構建閉環驗證系統，突破傳統示波器的功能邊界。
3. 混合現實輔助調試工具
前沿MSO型號（如MSO-X 3000系列）支持AR標記疊加，將協議解碼結果以三維信息層投射至實際電路板上。這種虛實融合技術，在復雜PCB排查中大幅降低視覺搜索負荷。

從純模擬信號觀測到系統級混合調試，DSO與MSO的差異本質上是測試需求從單元驗證向系統整合的演進映射。工程師選型時需權衡：若專注于射頻、電源等模擬領域，DSO的高帶寬與深存儲仍是性價比之選；而當面對物聯網模塊、汽車電控單元等混合信號系統時，MSO的多維觀測與智能解碼能力將成為調試效率的核心杠桿。隨著5G通信與自動駕駛技術的普及，示波器的混合信號處理能力將持續強化，而Keysight在硬件架構與軟件生態的雙向創新，正重新定義電子測試工具的技術范式。
