如今，A+C快充芯片市場看似選擇豐富，但實際卻讓人糾結到頭禿！

成本高、外圍元件繁雜，不僅讓錢包瑟瑟發抖，還讓電路板布線難度直接拉滿，工程師們的頭發都快被薅光了……

更別提遇到兼容性差、性能不穩定的天坑。

不過，別擔心！慧能泰新推出了一款高性能、高集成度的USB Type-C和USB Type-A雙端口控制芯片HUSB382E，采用極簡外圍設計搭配ESOP-8L封裝，為A+C雙口充電器提供了高性價比的完美解決方案。

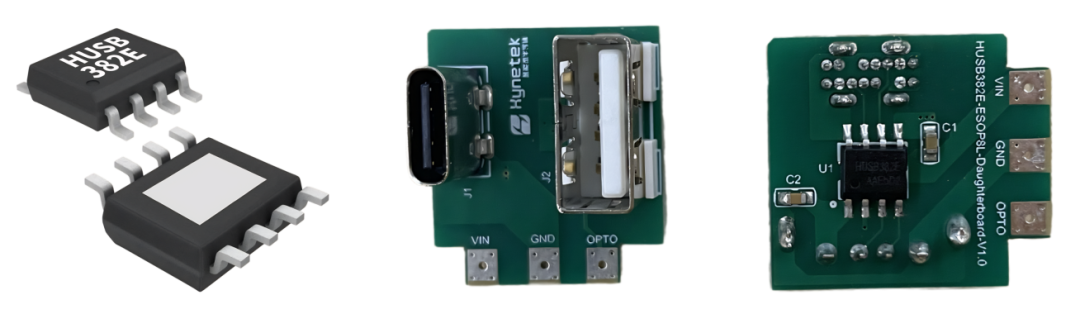

圖1：HUSB382E ESOP-8L封裝及Demo圖

產品特性

? 超高集成度的USB Type-A和USB Type-C雙端口快充控制器

? 符合USB Type-C2.1和USB PD3.1標準

- 支持5V、9V、12V FPDO

- 支持2個可編程APDO

? 支持BC1.2 DCP和HVDCP協議

- BC1.2 DCP

- Apple 5V 2.4A

- QC2.0/3.0/QC3.0+

- AFC、FCP和SCP

- PE1.1+/2.0

? 支持單端口快充和多端口5V共享模式

? 集成N-MOSFET并帶軟啟動功能

? 集成電流檢測電阻

? 內部補償?shù)暮銐汉秃懔骺刂?/p>

? 多檔線損補償選項

? 集成過壓保護（OVP）、欠壓保護（UVP）、欠壓鎖定（UVLO）、過流保護（OCP）、短路保護（FOCP ) 和熱關斷 (TSD)

? ESOP-8L封裝

? ±5kV HBM ESD

極簡外圍，高性價比

HUSB382E通過ESOP-8L封裝內置兩顆N-MOSFET及兩顆采樣電阻，只需1個外圍器件，最大程度簡化了設計方案。這種高度集成的極簡外圍設計最大限度地節約貼片成本以及物料成本。無論是對于追求極致性價比的工程師，還是希望快速推向市場的品牌商來說，HUSB382E都提供了一個既經濟又省心的理想選擇。

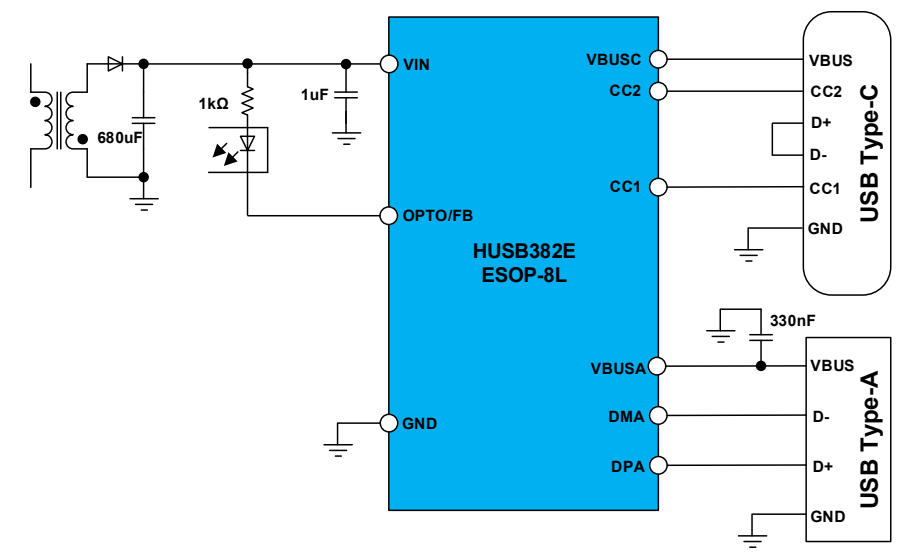

圖2：HUSB382E典型應用電路圖

支持輕載檢測功能

HUSB382E的C口和A口都支持輕載檢測功能，可以解決C口只接入蘋果線（不接手機），A口無快充問題。

功能更全面

HUSB382E具備電流采樣功能，能夠精準OCP（過流保護）以及兩口模式精準限流。ACDC不需要恒功率方案也可以實現。由于具有電流采樣功能，能夠給出線補，線補具備多個檔位可以選擇。

支持多種協議

協議支持上，C口支持PD協議，還支持3米線與設備充電；支持三星手機顯示超快充電和超快充電2.0。A口在此基礎上還支持QC3.0+和PE2.0在內的BC1.2 DCP和HVDCP協議。

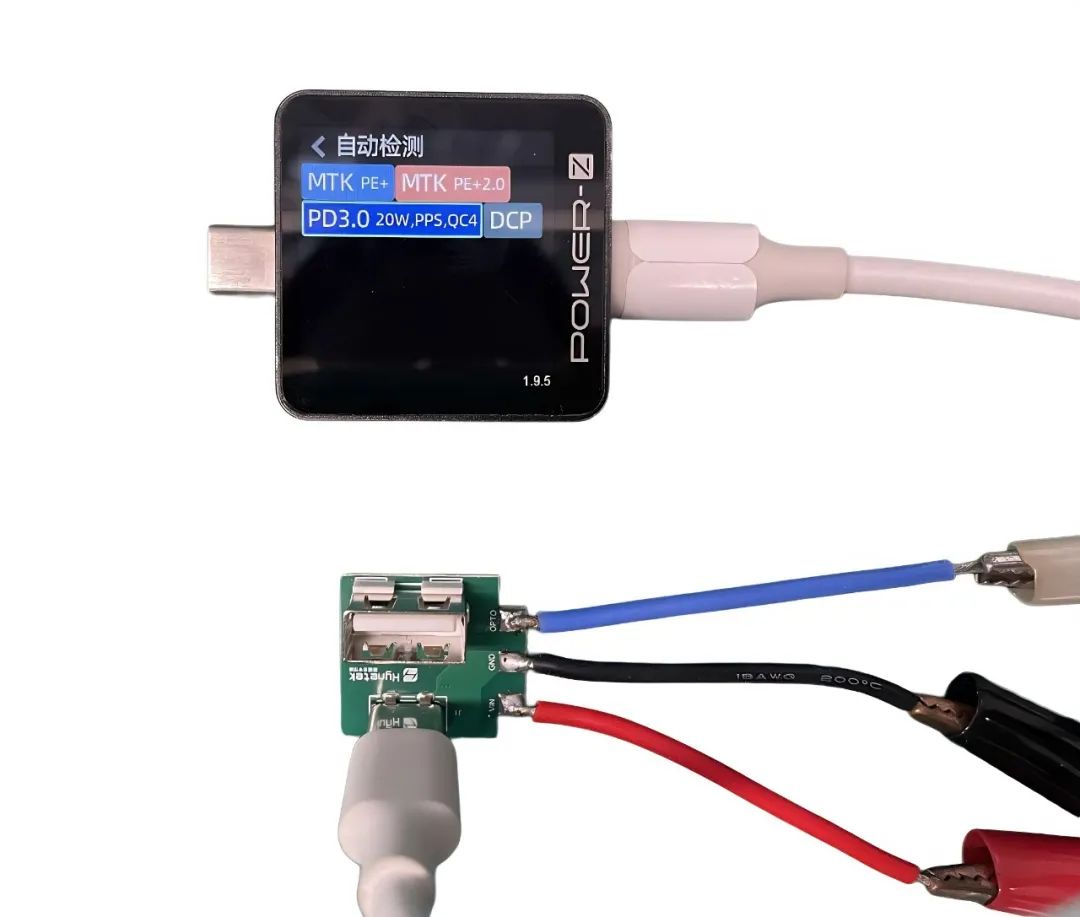

圖3：C口支持協議

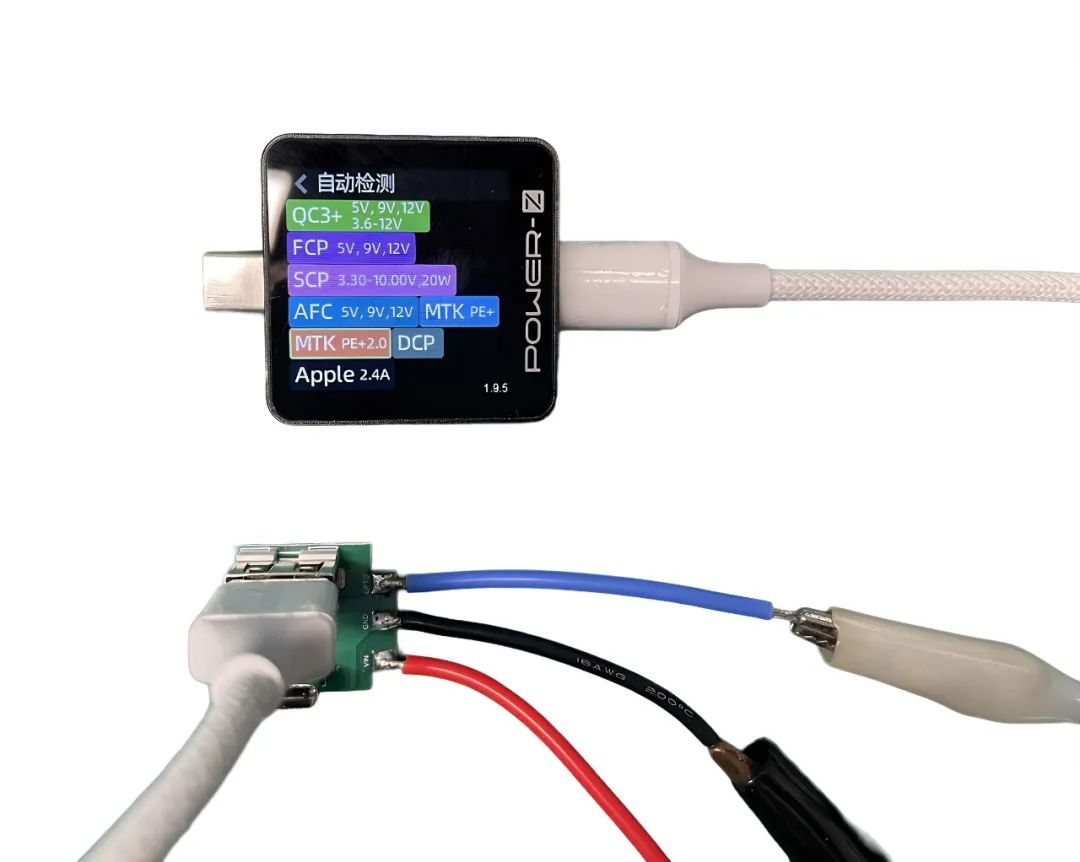

圖4：A口支持協議

免費送樣

HUSB382E現已開放樣品申請。
