概述
AD9954是一款直接數字頻率合成器(DDS)，采用先進技術并內置一個高速、高性能DAC，構成完整的數字可編程、高頻合成器，能夠產生最高達160 MHz的頻率捷變模擬輸出正弦波。它能夠?qū)崿F(xiàn)快速跳頻，同時還具有精密頻率調諧（0.01 Hz或更高分辨率）和相位調諧（0.022°間隔）。

通過一個高速串行I/O端口可以進行編程。該器件內置靜態RAM，支持多種模式下的靈活掃頻功能，并且支持用戶定義的線性掃描工作模式。同時內置一個片內高速比較器，適合要求方波輸出的應用。借助片內振蕩器和PLL電路，用戶可以用多種方法產生器件的系統時鐘。

AD9954的額定工作溫度范圍為擴展工業溫度范圍。
數據表：*附件：AD9954 400MSPS、14位、1.8V CMOS、直接數字頻率合成器技術手冊.pdf

應用

• LO捷變頻
• 可編程時鐘發生器
• 雷達和掃描系統的FM線性調頻源
• 汽車?yán)走_(dá)
• 測試與測量設備
• 聲光器件驅動器

特性

• 400 MSPS內部時鐘速度
• 集成14位DAC
• 可編程相位/幅度擾動
• 32位頻率調諧精度14位相位調諧精度
• 相位噪聲高于-120 dBc/Hz
• 出色的動態性能
  • 窄帶SFDR >80 dB
• 串行輸入/輸出（I/O）控制
• 超高速模擬比較器
• 自動線性和非線性頻率掃描
• 4種頻率/相位偏移形式
• 1.8 V電源
• 軟件/硬件控制的斷電功能
• 48引腳TQFP集成1024字×32位RAM
• 基于PLL的REFCLK乘法器
• 單晶體驅動的內部振蕩器
• 相位調制功能
• 多器件同步

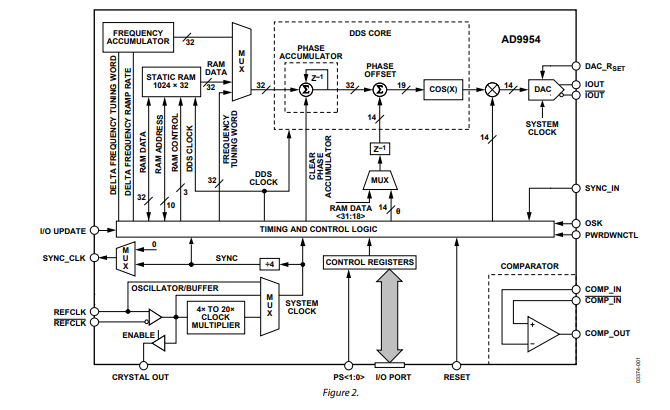

框圖

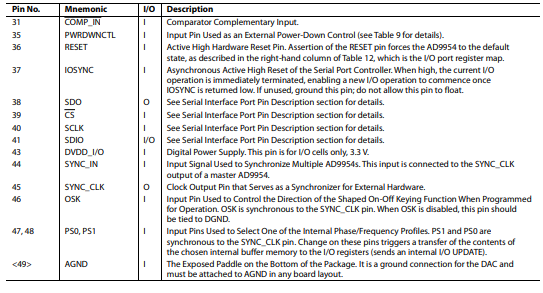

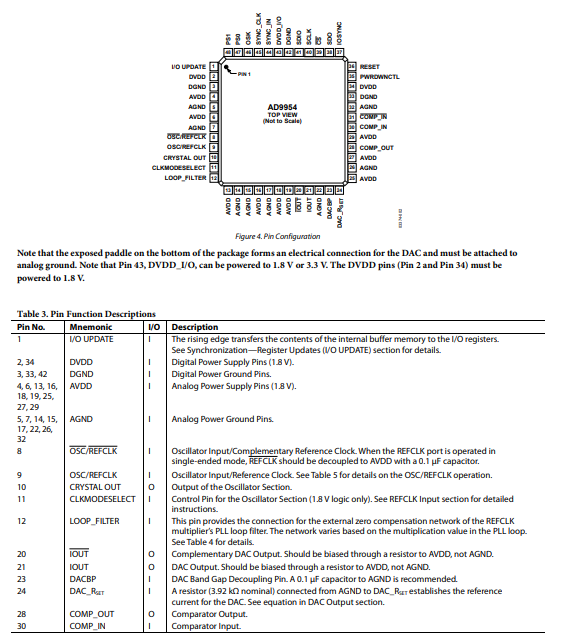

引腳配置描述

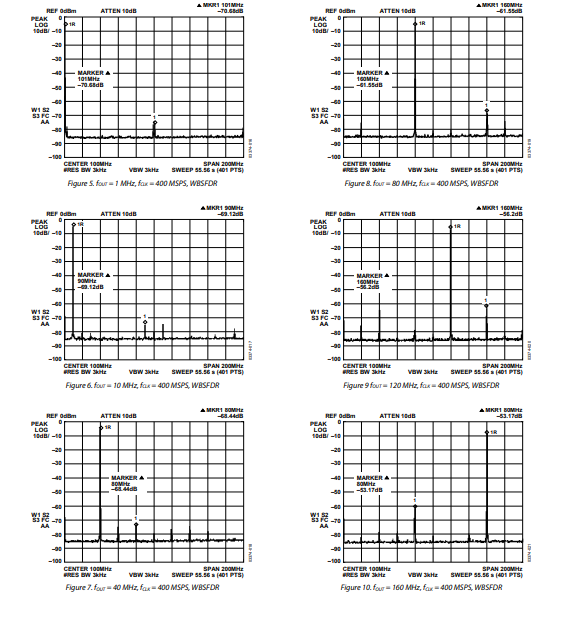

典型性能特征

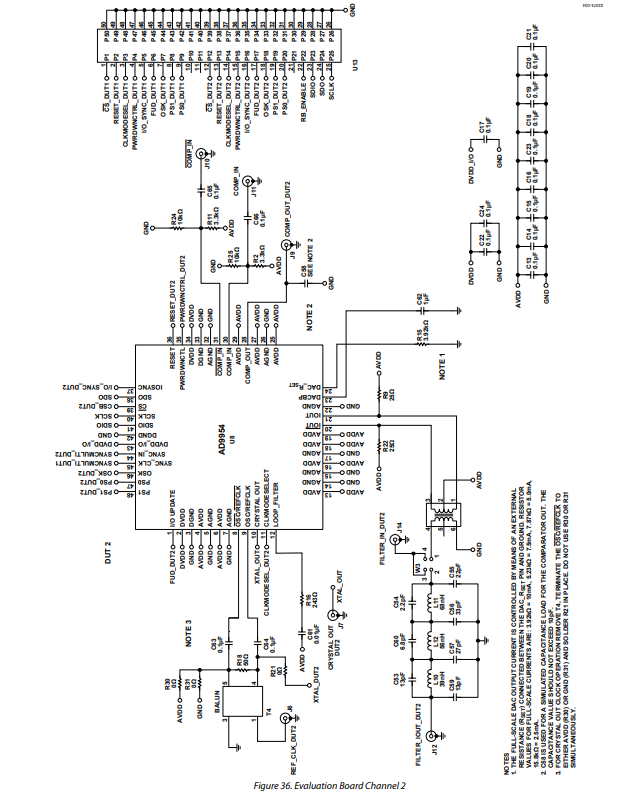

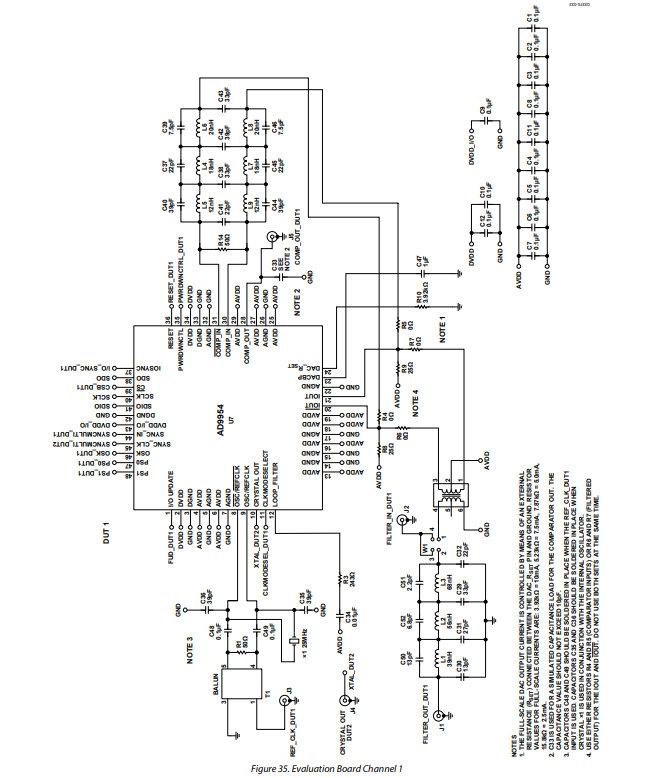

評估板原理圖
