概述
AD9913是一款完整的直接數字頻率合成器(DDS)，專為滿足便攜式、手持式和電池供電設備嚴格的功耗限制而設計。該器件內置一個10位數模轉換器(DAC)，最高采樣速率為250 MSPS。它采用先進的DDS技術，連同高速、高性能DAC，構成完整的數字可編程高頻合成器，能夠產生最高100 MHz.的頻率捷變模擬輸出正弦波。

AD9913提供快速跳頻和精密調諧分辨率。它還具有良好的相位偏移控制分辨率?？刂谱滞ㄟ^串行或并行I/O端口載入AD9913。它還支持在用戶定義的線性掃描模式下工作，可產生頻率的高度線性掃描波形。為了支持多種產生系統時鐘的方法，AD9913不僅內置振蕩器，可以利用簡單晶體作為頻率參考，還內置高速時鐘倍頻器，可以將參考時鐘頻率轉化為整個系統時鐘速率。為了降低功耗，AD9913的許多獨立模塊可在不工作時關斷。
AD9913的工作溫度范圍為?40°C至+85°C擴展工業溫度范圍。
數據表：*附件：AD9913低功耗、250 MSPS、10位DAC、1.8V CMOS直接數字頻率合成器技術手冊.pdf

應用
? 便攜式和手持式設備
? LO捷變頻率合成
? 可編程時鐘發生器
? 雷達和掃描系統的FM線性調頻源

特性

• 功耗：50 mW（最高250 MSPS內部時鐘速度時）
• 100 MHz模擬輸出
• 集成10位DAC
• 頻率分辨率：0.058 Hz或以上
• 相位調諧分辨率：0.022°
• 頻率方程式中的模數可編程
• 相位噪聲：≤ –135 dBc/Hz（DAC輸出，1 kHz偏移時）
  • （使用片上PLL乘法器時，<115 dBc/Hz）
• 出色的動態性能

  • 80 dB SFDR（AOUT為100 MHz，±100 kHz偏移時）

• 自動線性頻率掃描能力
• 8種頻率或相位偏移形式
• 1.8 V電源
• 軟件/硬件控制的關斷功能
• 并行和串行編程選項
• 32引腳LFCSP封裝
• 可選PLL REF_CLK乘法器
• 內部振蕩器（可由單晶體驅動）
• 相位調制功能

框圖

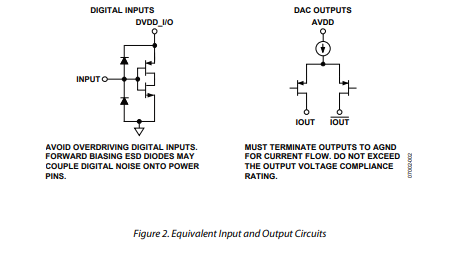

等效電路

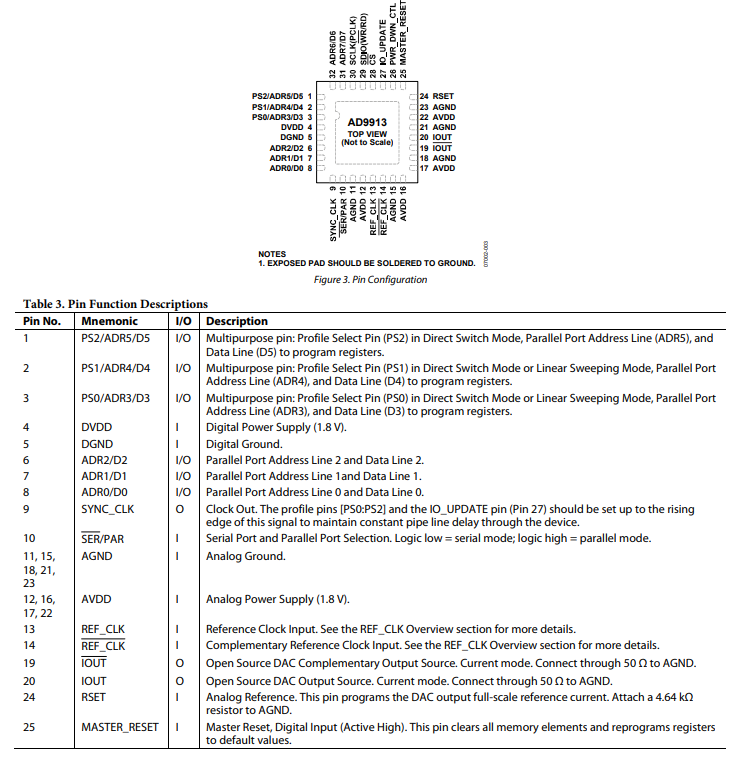

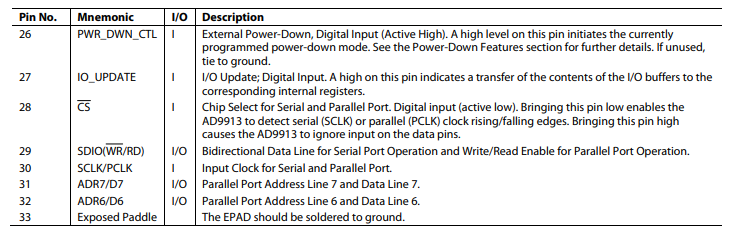

引腳配置描述

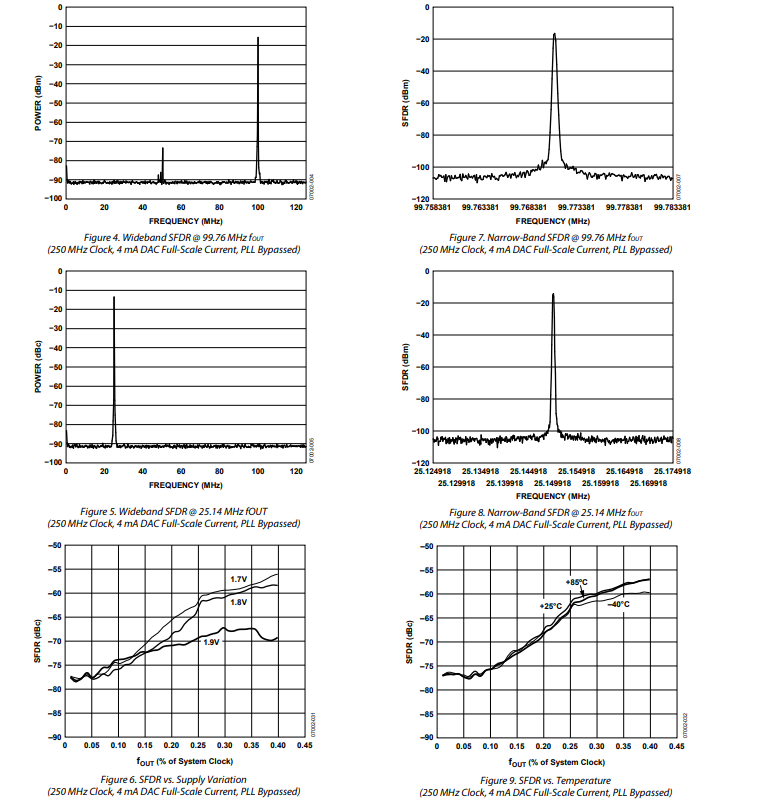

典型性能特征

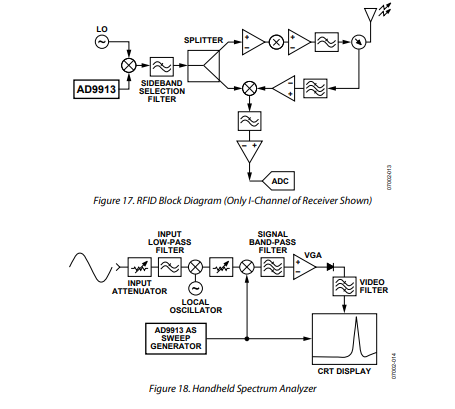

應用電路
