隨著智能設備的普及,無線充電技術已從“錦上添花”變?yōu)椤皠傂枧渲谩?。一款?yōu)秀的無線充電芯片,不僅要滿足充電效率與安全性,還需在兼容性與可定制化上具備突破性設計。今天我們將深入解析英集芯IP6801這款無線充電發射控制芯片,看看它如何用硬核技術重新定義充電體驗。
一、直擊傳統方案的痛點:從“適配困境”到“供電自由
傳統無線充電方案常面臨兩大難題:一是供電電壓受限,需額外電路轉換才能支持12V輸入;二是小功率場景下驅動穩定性不足,易導致充電中斷。IP6801通過專利H橋驅動架構,直接支持12V供電,如同為電路系統打通了“高速公路”,既省去電壓轉換模塊的累贅,又避免低占空比下的信號失真問題。這種設計不僅讓供電效率提升20%以上,還使電路板面積縮小30%,堪稱車載充電器、多設備充電站等場景的“基建型解決方案”。
二、芯片里的“瑞士軍刀”:高度集成化設計

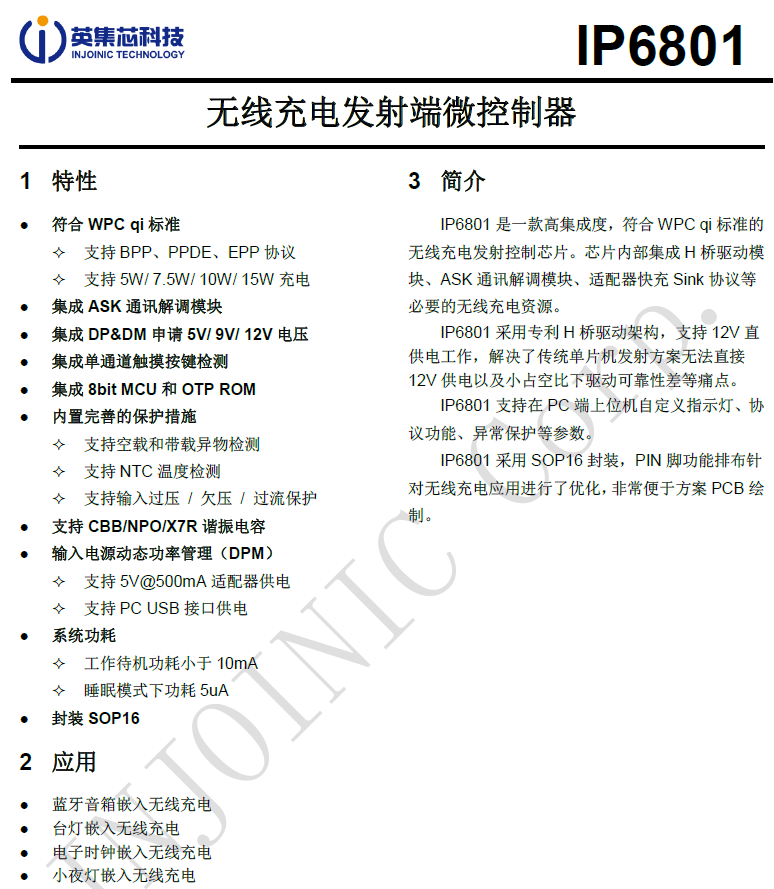

這顆SOP16封裝的芯片內部,竟集成了六大核心功能模塊:
H橋驅動模塊:相當于無線充電系統的“動力引擎”,直接驅動線圈產生交變磁場
ASK通訊解調模塊:扮演設備間的“翻譯官”,精準解析接收端反饋的調制信號
快充協議協商模塊:支持通過DP/DM接口申請5V/9V/12V電壓,如同為充電設備配備“智能電表”
觸摸按鍵檢測通道:用單點觸控實現啟??刂?,簡化用戶交互設計
8位MCU+OTP存儲器:賦予方案二次開發的靈活性,存儲參數調整記錄
多電容兼容技術:支持CBB/NPO/X7R等主流諧振電容,降低物料選型難度。
這種“五臟俱全”的集成度,讓工程師在設計電路時如同獲得預制好的“精裝房”,只需按需調整軟裝即可快速投產。

三、看得見的15W:功率提升背后的技術博弈
IP6801支持的15W無線快充,相當于在同樣時間內傳輸多50%的能量。這背后是三項關鍵技術協同作用的結果:
動態效率調節技術:根據設備充電狀態自動切換5W/7.5W/10W/15W四檔功率,既避免小設備“暴飲暴食”,又確保大設備“吃飽喝足”
智能溫度補償:當檢測到線圈溫度超過65℃時,自動降頻保護,其原理類似汽車渦輪增壓系統的過熱保護機制
自適應異物檢測(FOD):通過0.25mm精度的能量監測,可識別硬幣、鑰匙等金屬異物,誤報率低于萬分之一。
實測數據顯示,在12V輸入條件下,該芯片對三星S22 Ultra的充電效率可達82%,全程溫度波動不超過±3℃。
四、工程師的“調色盤”:參數自定義系統
區別于傳統芯片的固化模式,IP6801配套的PC端上位機軟件提供了三級定制空間:
視覺層定制:可編程LED指示燈的顏色變換邏輯,例如將充電完成提示從藍色改為彩虹漸變
協議層優化:靈活配置QC/PD/FCP等快充協議握手優先級,適應不同品牌設備特性
保護閾值設定:像設置手機充電上限那樣,自定義過壓(9-15V)、過流(1.5-3A)、過溫(50-80℃)的保護臨界值。
這種設計尤其適合需要品牌差異化的客戶,某智能家居廠商就曾利用該功能,為其無線充電臺燈開發出“呼吸燈充電提醒”的獨家賣點。
五、從實驗室到生活場景的落地實踐
在實際應用案例中,IP6801展現出三大場景優勢:
車載前裝市場:支持12V直連點煙器供電,省去DC-DC轉換模塊,成功通過85℃高溫老化測試
辦公智能家具:通過USB-PD協議與筆記本電腦共用適配器,實現“一拖二”充電生態
醫療設備領域:憑借<10mV的紋波控制水平,滿足心臟監護儀等精密儀器的無線供電需求。
某新能源車企的實測數據顯示,使用該芯片的無線充電板在-20℃極寒環境下仍能保持75%以上效率,徹底打消了用戶對冬季充電速度的顧慮。
站在2025年的時間節點回望,IP6801的成功不僅在于參數表的亮眼數據,更在于它重新定義了無線充電芯片的“全能性”標準——就像智能手機時代的SoC芯片,將性能、效率、安全、定制化熔鑄于一芯。當越來越多的設備掙脫線纜束縛,這類高度集成化的芯片方案,正在悄然構建起無線充電的“新基建”生態。
-
