LMV61x 器件是單路、雙路和四路低電壓、低功耗運算放大器。此器件專為低電壓、通用 應用而設計的集成柵極驅動器其他重要的產品特性包括軌至軌輸入/輸出、1.8V 的低電源電壓以及寬溫度范圍。LMV61x 輸入共模在電源基礎上向外擴展了
200mV，無負載時提供軌至軌輸出擺幅，而在由 1.8V 電源供電且負載為 2k? 時提供 30mV 以內的輸出電壓。當消耗的靜態電流為 100μA（典型值）時，LMV61x 可實現 1.4MHz 的增益帶寬積。

數據手冊：*附件：LMV611 單路、5.5V、1.5MHz、RRIO運算放大器技術手冊.pdf

?40°C 至 125°C 的工業增強型溫度范圍使得 LMV61x 能夠適應各種擴展環境 設計的集成柵極驅動器

LMV611 采用微型 5 引腳 SC70 封裝，LMV612 采用節省空間的 8 引腳 VSSOP 和 SOIC 封裝，而 LMV614 采用 14 引腳 TSSOP 和 SOIC 封裝。對于需要最小 PCB 尺寸的 應用來說， 這些小型封裝放大器是理想的解決方案。在 PCB 要求方面需要受到空間限制的應用 包括便攜式和電池供電類電子產品。

特性

• 電源電壓值：1.8V（典型值）
• 得到保證的 1.8V、2.7V 和 5V 規格
• 輸出擺幅：
  • 600? 負載時，電源軌擺幅 80mV
  • 2k? 負載時，電源軌擺幅 30mV
• VCM = 超過電源軌 200mV
• 100μA 電源電流（每個通道）
• 1.4MHz 增益帶寬積
• 最大 VOS = 4mV
• 溫度范圍：?40°C 至 +125°C

引腳功能和配置

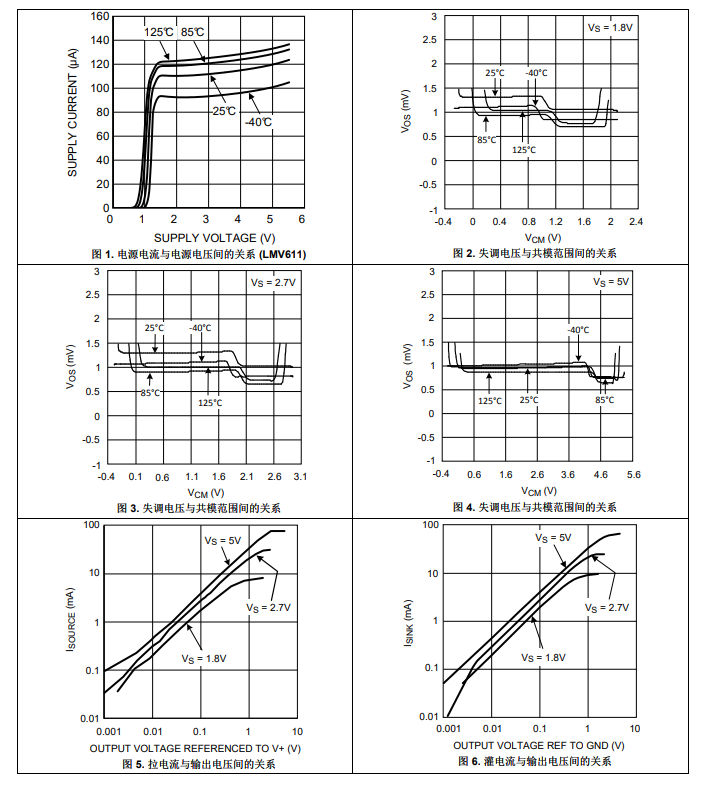

典型特性

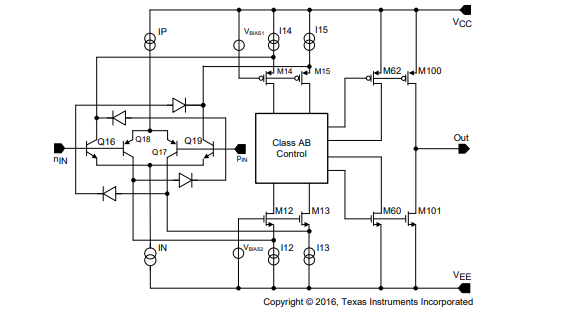

功能方框圖

應用
? 消費類通信產品
? 消費類計算產品
? 掌上電腦 (PDA)
? 前置音頻放大器
? 便攜式或電池供電類電子設備
? 電源電流監控
? 電池監控
