LMC6042-MIL 軍用級、雙路、15.5V、100kHz運算放大器技術手冊
超低功耗和低輸入漏電流是 LMC6041、LMC6042 和 LMC6044 (LMC604x) 的標志。LMC604x 僅提供 2fA（典型值）的輸入電流，可使用單電源供電，其輸出擺幅可擴展到每個電源軌，其輸入電壓范圍包括接地。
數據手冊：*附件：LMC6042-MIL 軍用級、雙路、15.5V、100kHz運算放大器技術手冊.pdf
LMC604x 專用于需要超低功耗的系統。此外，這些運算放大器不易發生閂鎖效應，具有高輸出驅動以及到接地的輸出擺幅，不需要外部下拉電阻器，因此非常適合單電源電池供電系統。
LMC604x 的其他應用包括條碼讀取器放大器、磁場和電場檢測器以及便攜式電表。
該器件采用 TI 先進的雙聚酯硅柵 CMOS 處理方面的專業技術制造。
特性
? 典型值（除非另有說明）
? 低電源電流：10μA/放大器
? 電源電壓范圍：4.5V 至 15V 單電源
? 超低輸入電流：2fA
? 軌到軌輸出擺幅
? 輸入共模，包括接地
引腳功能和配置

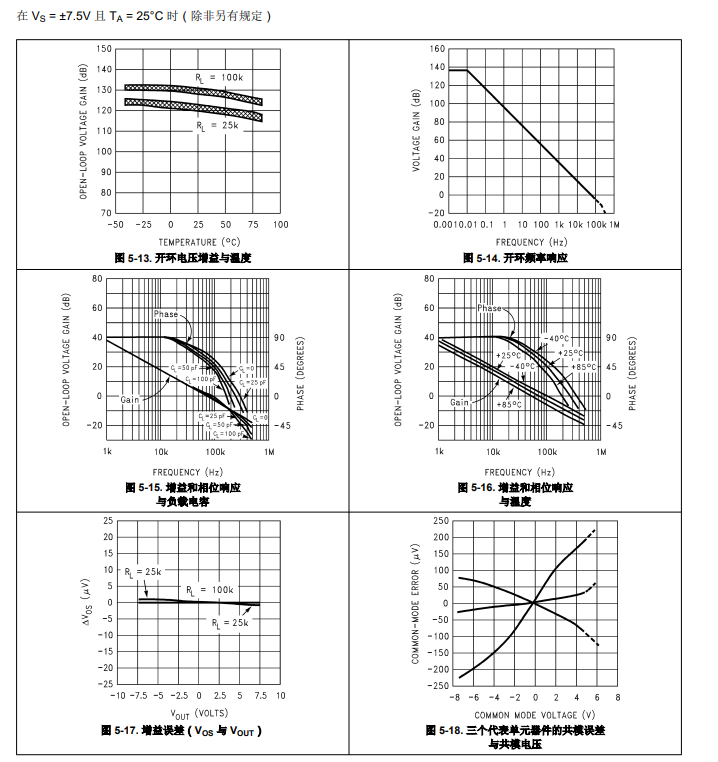

典型特性
應用
? 電池監測與功率調節
? 光電二極管和紅外檢測器前置放大器
? 硅基傳感器系統
? 便攜式分析儀器
? pH 探針緩沖放大器
? 火災與煙霧探測檢測系統
? 用于壓電式傳感器的電荷放大器
