樂器的聲音依賴于物理和數學，例如當吉他弦的物理屬性改變時，弦的粗細、張力或長度都會改變樂器的聲音。薩克斯管或任何管樂器的音符，會根據空氣振動通過的樂器的路徑長度而變化。任何物理樂器都需要具有一些物理屬性，演奏者必須與之交互才能演奏音樂，這自然限制了誰能演奏，以及能演奏什么。

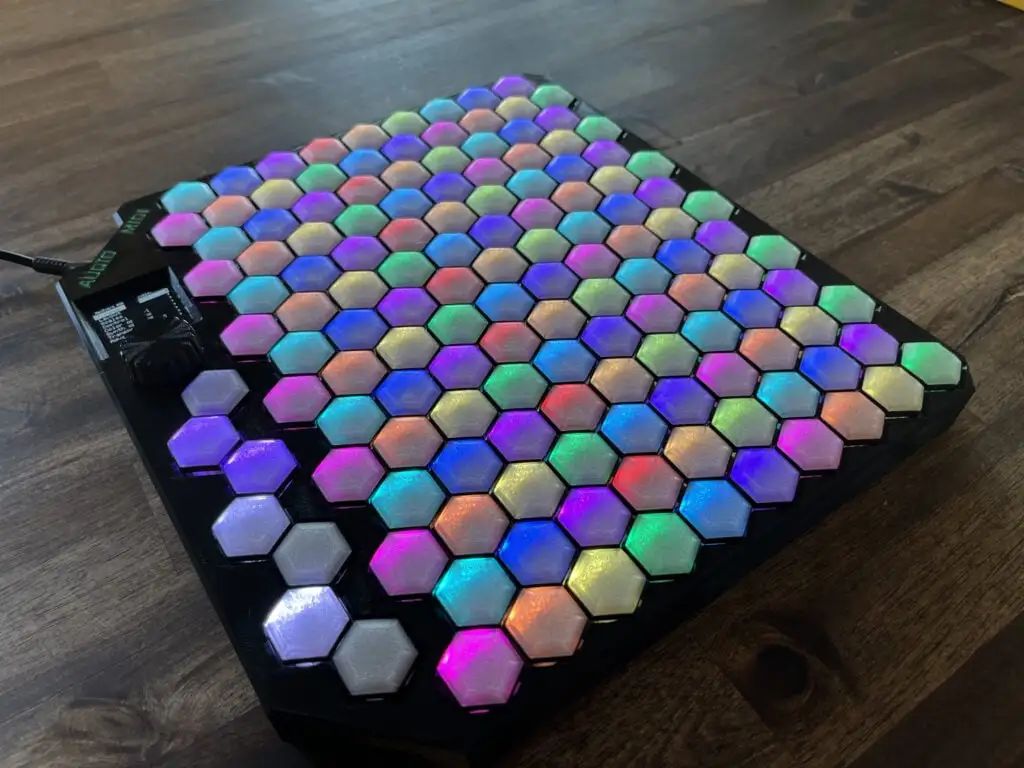

HexBoard有140個獨立的機械開關，每個開關都有一個3D打印的鍵帽，由可尋址的RGB LED點亮；不尋常的鍵盤產生了獨特的和弦形狀和旋律理念

至少，一直都是這樣。有了MIDI和計算機，這不再是真的了。你演奏的樂器只不過是一個輸入設備，就像鍵盤和鼠標一樣，因此，它可以是制造者想要的任何形狀或大小。在這種情況下，制造商Jared DeCook選擇制作一個由六角按鍵和RGB LEDs組成的網格，所有這些都由Raspberry Pi RP2040芯片控制。

定制控制器

“HexBoard主要是一種MIDI樂器，這意味著它將音符信息發送到軟件或硬件聲音發生器，后者根據您彈奏的音符播放聲音，”Jared告訴我們?！八幸粋€(gè)USB-C連接器，用于連接電腦上的MIDI軟件，還有一個TRS MIDI插孔，用于連接硬件MIDI設備。它有一個非常基本的內置聲音發生器，可以通過耳機或內置揚聲器播放，這非常適合你想要的快速簡單的設置。RP2040中所有未使用的引腳都以接頭的形式暴露在電路板上，以便有興趣進一步開發硬件的人能夠輕松破解。”

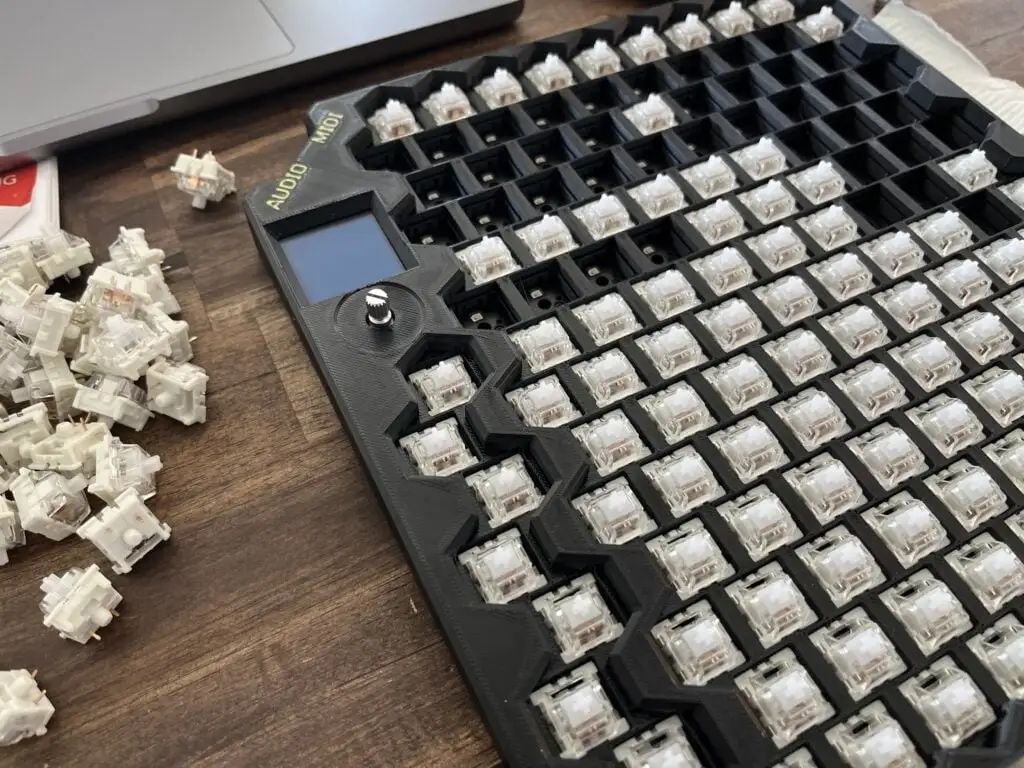

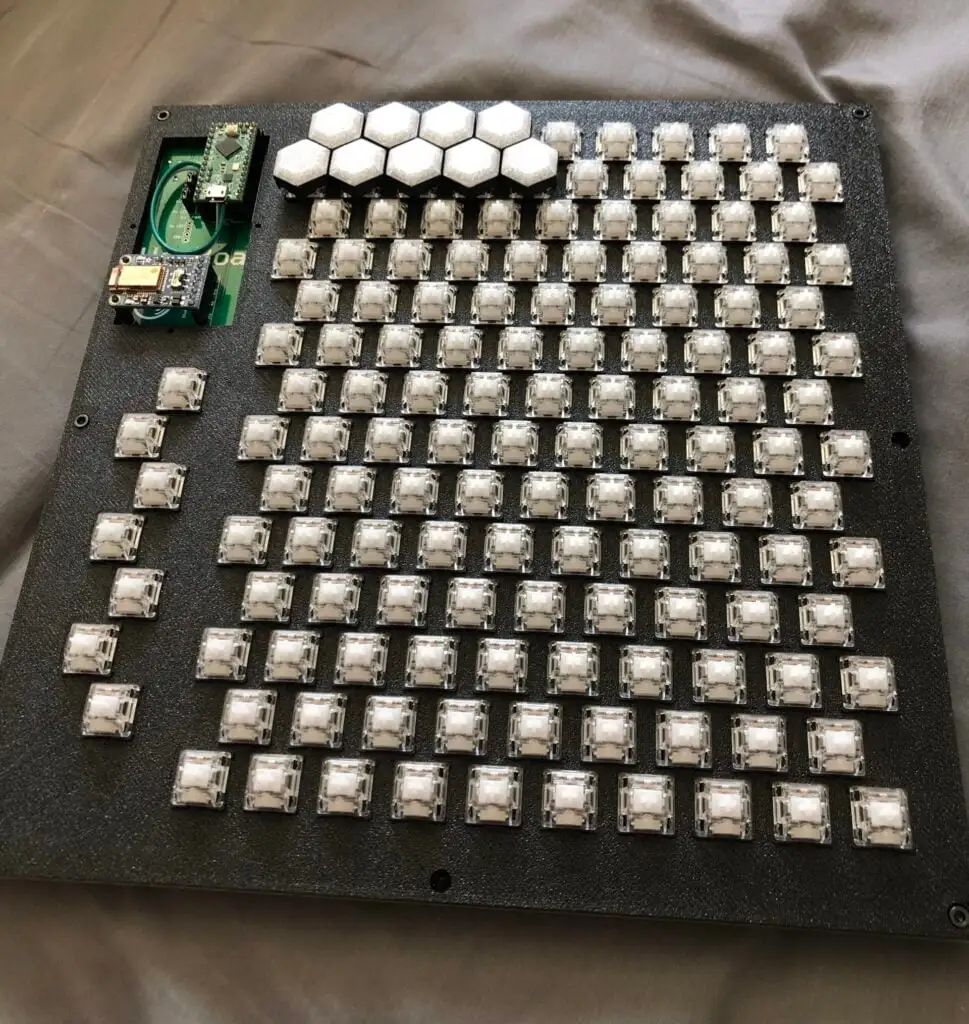

Jared于2023年5月推出了HexBoard，此后對設計進行了徹底改革，使其更容易組裝和維修，并增加了新功能

在鋼琴上，每個鍵的兩邊都有兩個音符；在HexBoard上，每個鍵都接觸另外六個鍵，所以你可以用一只手接觸更多的音符——如果你沒有像弗朗茨·李斯特或吉米·亨德里克斯那樣的大手套，這很有用。

“點亮的六邊形按鍵允許許多不同的音符布局，同時使用顏色指示哪個音符是哪個音符，”Jared說。“不同的布局使得使用簡單的手指形狀彈奏和弦變得很容易，這些手指形狀不會因按鍵而改變，這與鋼琴等樂器不同。我在TinkerCAD設計鍵帽，在Blender設計邊框。我在Bambu Lab P1S上打印所有內容，這只是勉強將框架放入構建區域?！?/span>

為什么要用RP2040？

“RP2040芯片是整個項目的大腦，”他補充道。“它讀取按鈕，設置燈光，更新屏幕，發送MIDI數據，并生成簡單的聲波。不需要專有軟件來運行它，因?yàn)樗坑蒖P2040處理。

“我很欣賞如何使用PIO在不阻塞CPU的情況下處理led更新。我為這個項目選擇了這個芯片，因?yàn)樗鼡碛形业捻?xiàng)目所需的所有I/O，并為未來的開發預留了大量的空間。此外，在這個項目早期階段出現芯片嚴重短缺的情況下，它非?？捎?。”

雖然大公司可能會堅持不懈地專注于群體產品，以確保他們找到受眾，但Jared最初為一小部分受眾制作了HexBoard:他自己。我們認為這可能使他能夠?qū)Ｗ⒂谥谱髁钊司次返腍exBoard。

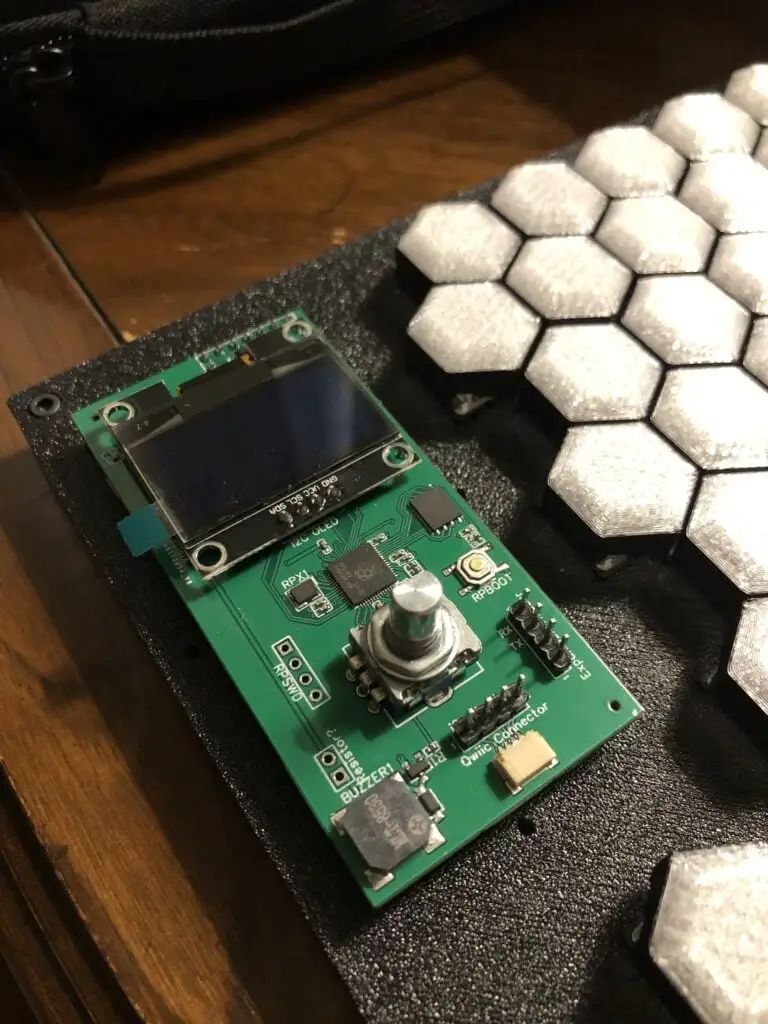

Jared創建了自己定制的基于RP2040的電路板，并將其添加到PCB中，以處理所有輸入、輸出和編程

“最初，我是為我和我哥哥做的，”他回憶道?！拔蚁胍粋€(gè)有趣的、可破解的工具，看起來很酷，而且相對容易學習。我對自己在這方面的地位很滿意，所以我會說制造商/黑客/音樂家是我的主要目標?！?/span>

“隨著項目的推進，它變得對各種各樣的人都有用。初學者可以用它來開始學習基本的和弦和旋律。任何給定的旋律或和弦都具有相同的形狀/運動，無論你在什么調上，因此在許多方面它都有一個更簡單的學習曲線?！?/span>

“音樂制作人可以使用各種布局來激發靈感，因?yàn)槊糠N不同的布局都提供了一種獨特的方式來考慮音符之間的關系。我知道對我來說，我在HexBoard上產生的想法與在標準音樂鍵盤上產生的想法不同?！?/span>

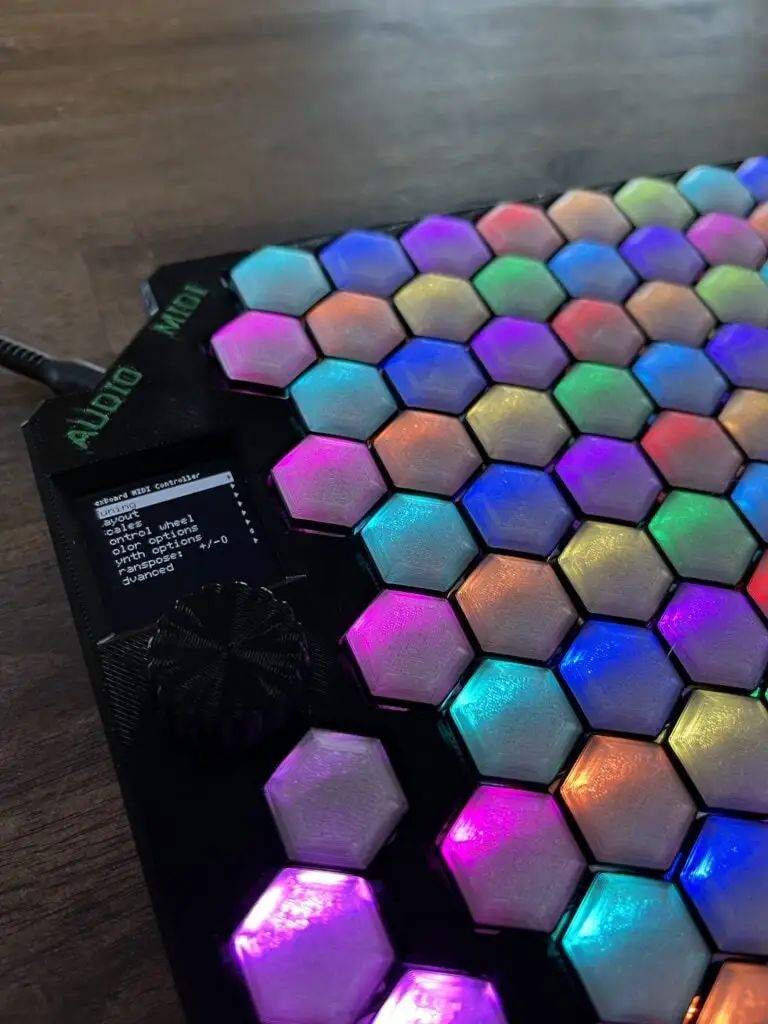

該屏幕使用戶能夠?yàn)g覽HexBoard提供的許多布局選項

“隨著最新的更新，它現在是那些嘗試微型音樂的人的有用工具。緊湊的尺寸和寬廣的音域使它非常適用于那些想要使用大量琴鍵，同時又能在背包中方便攜帶的音樂家。除此之外，五彩繽紛的燈光和動畫讓任何人都可以盡情玩耍?！?/span>
