INA230 是一款具有 I2C 接口（特有 16 個可編程地址）的雙向電流和功率監視器 。INA230 監視分路電壓壓降和總線電源電壓?？删幊绦?zhǔn)值、轉換時間、和均值計算，與一個內部乘法器相組合，實現電流值（安培）和功率值（瓦）的直接讀取。

數據手冊:*附件：INA230 具有警報功能的 36V、16 位、I2C 輸出電流、電壓和功率監測器技術手冊.pdf

INA230 檢測總線（電壓介于 0V 至 36V）上的電流，該器件由單個 2.7V 至 5.5V 電源供電，消耗 330μA（典型值）電源電流。INA230 額定運行溫度范圍為–40°C 至 +125°C。

特性
? 總線電壓檢測范圍為 0V 至 36V
? 高側或低側檢測
? 電流、電壓和功率報告
? 高精度：
– 0.3% 增益誤差（最大值）
– 25μV 偏移（最大值）
? 可配置均值計算選項
? 可編程警報閾值
? 電源運行電壓：2.7V 至 5.5V
? 封裝：
– 16 引腳 RGT (VQFN)
– 10 引腳 DGS (VSSOP)

引腳功能和配置

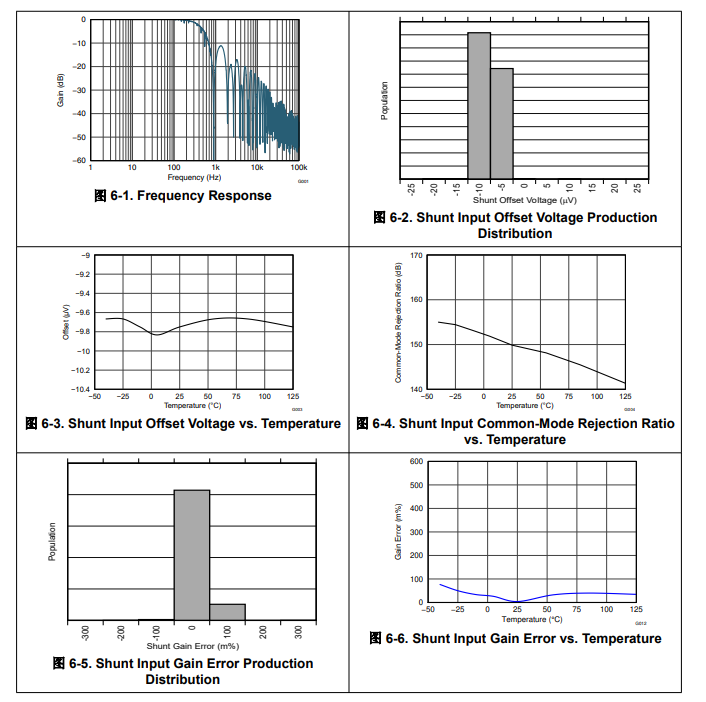

典型特性

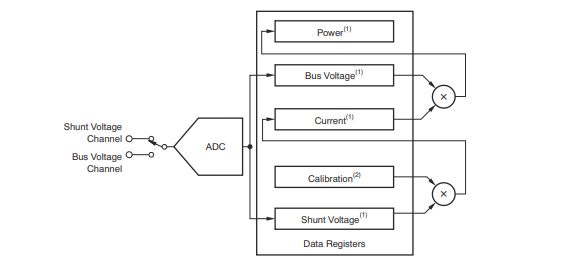

功能方框圖

應用
? 機架式服務器
? 無線基礎設施
? 高性能計算
? 電源管理
? 電池監控器和平衡器
? 電源
? 測試設備
