INA233 器件是一款電流、電壓和功率監控器，具有兼容 I2C、SMBus 和 PMBus 的接口，并可與 1.8V 至 5.0V 的數字總線電壓兼容。該器件可監測電流、電壓和功率并報告相應的值。集成式蓄能器可用于能耗計算或平均功率計算。可編程校準值、轉換時間、和均值計算（與一個內部乘法器結合使用時），可實現電流值（安培）和功率值（瓦）的直接讀取。

數據手冊：*附件：INA233 具有警報功能的、36V、16位、超精密I2C和PMBus輸出電流 電壓 功率 能量監控器技術手冊.pdf

INA233 可在獨立于電源電壓的 0V 至 36V 共?？偩€電壓范圍內檢測電流。該器件由一個 2.7V 至 5.5V 的單電源供電，在正常運行條件下消耗 310μA 的電源電流（典型值）?？梢詫⒃撈骷糜诘凸拇龣C(jī)模式，該模式下的典型工作電流僅為 2μA。該器件的額定工作溫度范圍為 –40°C 至 +125°C，并具有多達 16 個可編程地址。

特性
? 感測的總線電壓范圍：0V 至 36V
? 高側或低側感測
? 報告電流、電壓和功率
? 用于能耗和平均功率監控的集成蓄能器
? 高精度：
– 0.1% 增益誤差（最大值）
– 10μV 偏移（最大值）
? 可配置均值計算選項
? 電流、總線電壓和功率的獨立警報限值
? 兼容 1.8V 電壓的 I2C、SMBus、PMBus 接口
? 16 個可編程地址
? 由 2.7V 至 5.5V 電源供電
? 10 引腳、DGS (VSSOP) 封裝

引腳功能和配置

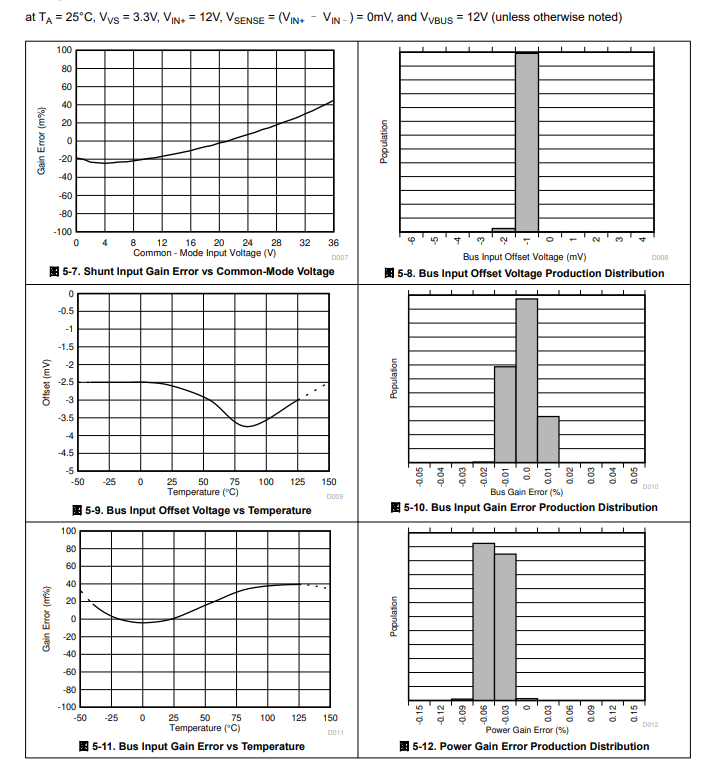

典型特性

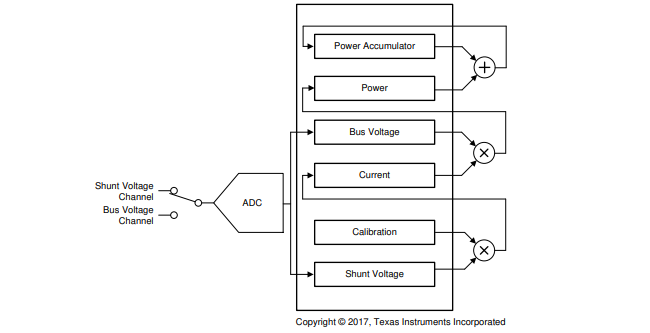

功能方框圖

應用
? 服務器
? 電信基礎設施
? 高性能計算
? 電能計量
? 電池充電器
? 電源
? 測試設備
