LM25056將高性能模擬和數字技術與符合PMBus標準的SMBus/I2C接口相結合，可準確測量電氣系統的運行狀況，包括連接到背板電源總線的計算和存儲刀片。LM25056通過SMBus接口持續向系統管理主機提供實時電源、電壓、電流和溫度數據。

數據手冊：*附件：LM25056 3至17V、12 位PMBus輸出電流 電壓 功率 溫度監控器技術手冊.pdf

LM25056監控塊捕獲子系統運行參數（VIN、IIN、PIN、VAUX）的實時值和平均值以及峰值功率。通過測量通過分流電阻器的輸入電壓和電流的乘積來實現精確的功率測量。LM25056電流測量在-40°C至+85°C的溫度范圍內具有±1.5%的精度，工作溫度為-40°C到+125°C。黑匣子（遙測/故障快照）功能在發生警告或故障時捕獲并存儲遙測數據和設備狀態。

特性
輸入電壓范圍：3V至17V
具有PMBus兼容命令結構的I2C/SMBus接口
具有可編程報警和停機閾值的遙感溫度
以12位分辨率和1kHz采樣率實時監測VIN、IIN、PIN、VAUX
使用VIN和IIN同時采樣精確平均動態功率讀數的真實輸入功率測量
在0.001至4秒的可編程間隔內對VIN、IIN、PIN和VAUX進行平均
帶有SMBA通知的用戶可編程警告和故障閾值
由警告和故障條件觸發的遙測測量和設備狀態的黑匣子捕獲
全功能應用程序開發軟件
WQFN-24封裝

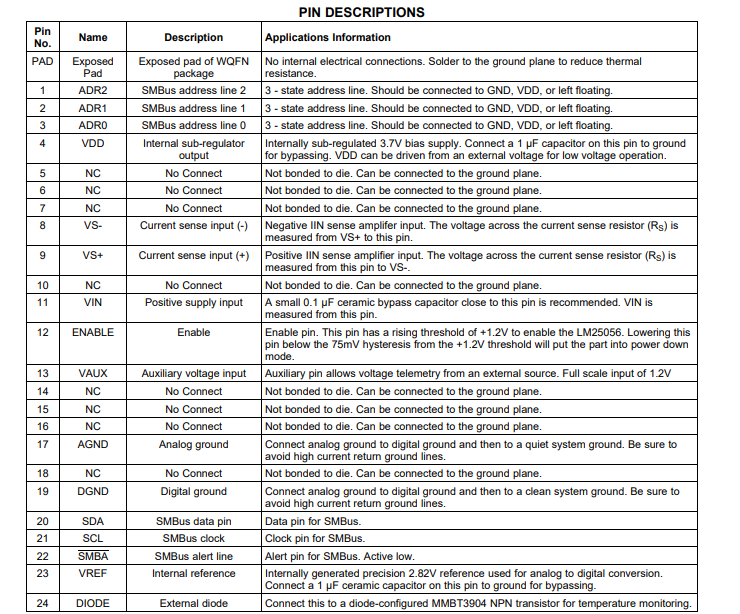

引腳功能和配置

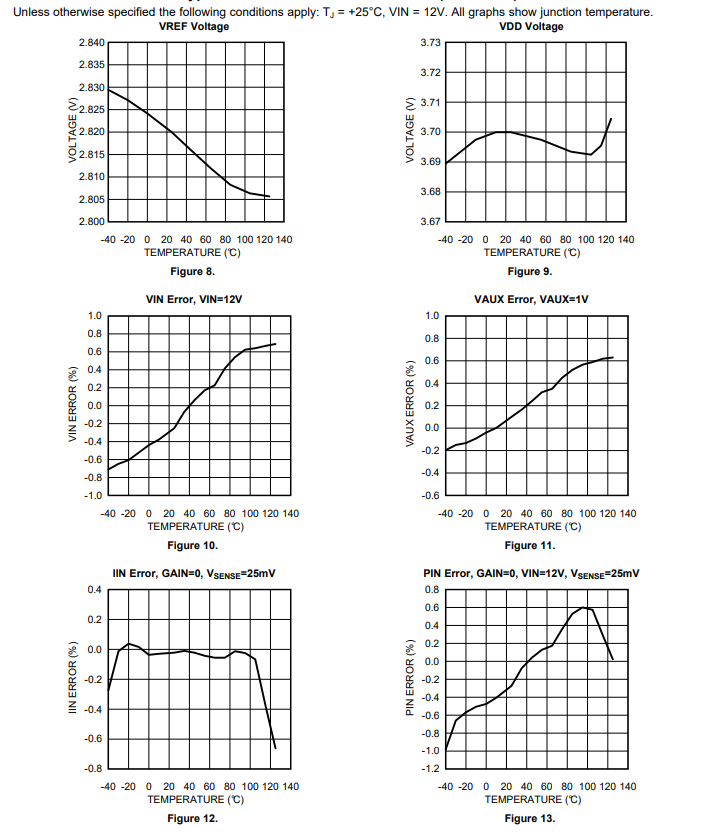

典型特性

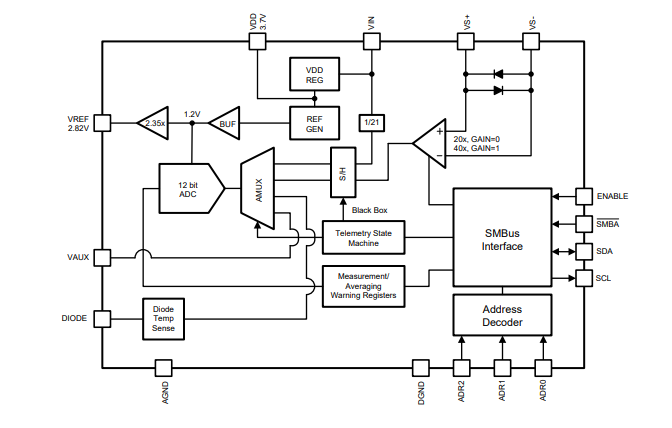

功能方框圖

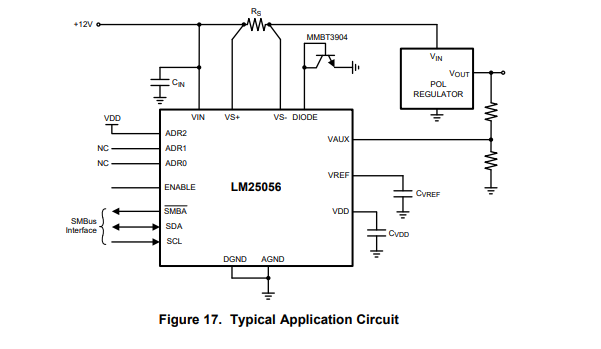

典型應用

應用
服務器背板系統
基站配電系統
子系統功率測量
