概述
ADXRS620是一款功能完備、成本低廉的角速率傳感器（陀螺儀），采用ADI公司的表面微加工工藝制造，單芯片上集成了全部必需的電子器件。該器件制造技術與高可靠性汽車安全氣囊加速度計所用的大規模BiMOS工藝相同。

輸出信號RATEOUT (1B, 2A)是電壓值，與圍繞封裝上表面垂直軸轉動的角速率成比例。輸出為所提供基準電源的比率。可以使用一個外部電阻來降低比例因子。一個外部電容用于設置帶寬，其它外部電容用于操作。

該器件提供溫度輸出，供補償技術使用。兩路數字自測輸入通過機電方式激勵傳感器，以測試傳感器和信號調理電路是否正常工作。ADXRS620提供7 mm × 7 mm × 3 mm BGA陶瓷封裝。
數據表：*附件：ADXRS620角速度陀螺儀技術手冊.pdf

應用

• 車輛底盤翻轉檢測
• 慣性測量單元
• 平臺穩定

特性

• 在單芯片上實現完整的角速度陀螺儀
• Z軸（偏航角速度）響應
• 可在寬頻率范圍內提供高振動抑制特性
• 抗沖擊能力：2000 g
• 輸出為基準電源的比率
• 5 V 單電源供電
• 工作溫度達105°C
• 根據數字命令執行自測
• 超小尺寸、重量輕（< 0.15 cc、< 0.5 克）
• 溫度傳感器輸出
• 符合RoHS標準

框圖

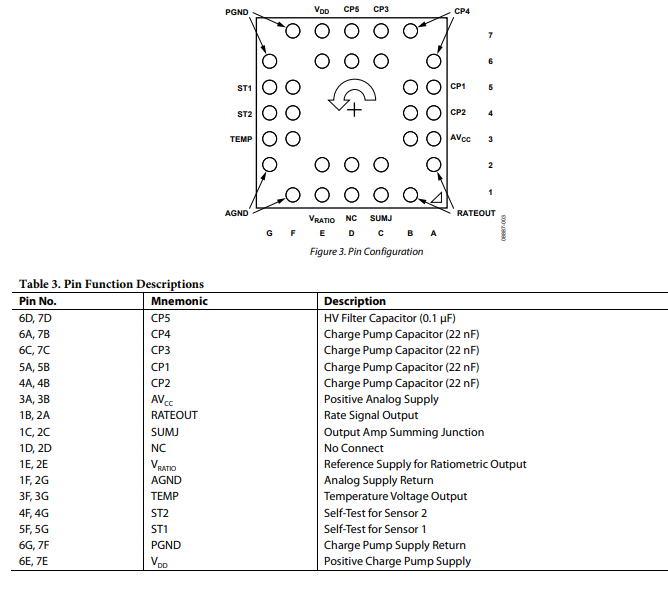

引腳配置描述

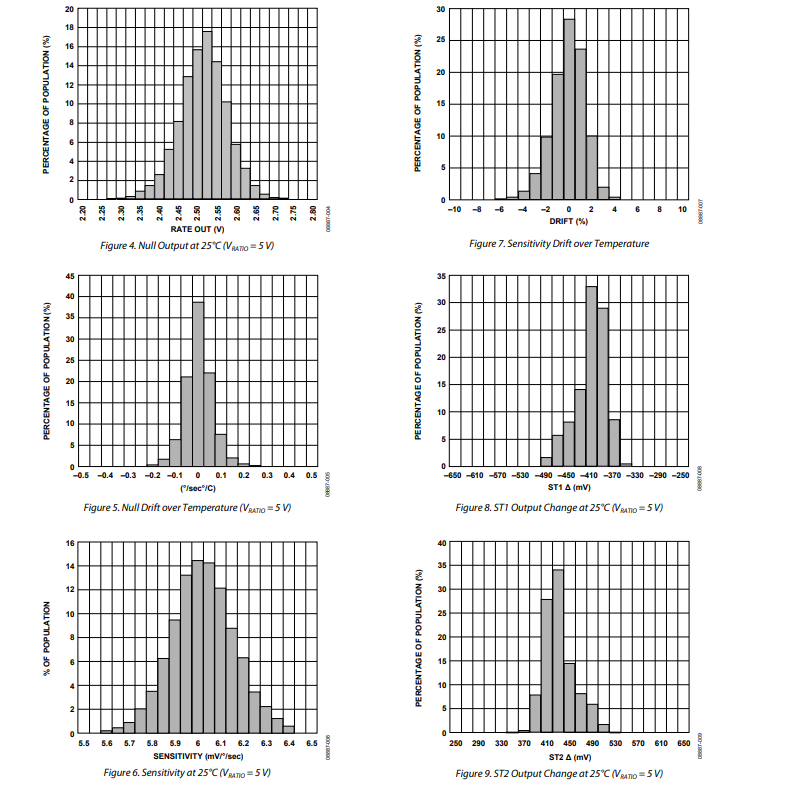

典型性能特征

工作原理

ADXRS620基于諧振陀螺儀原理工作。兩個多晶硅傳感結構中，每個都包含一個抖動框架，該框架通過靜電驅動至諧振狀態，產生必要的速度分量，以便在受到角速率作用時生成科里奧利力。在每個框架的兩個正交端，有可移動指狀結構置于固定拾取指狀結構之間，形成一個電容式拾取結構，用于感測科里奧利運動。產生的信號會傳輸至一系列增益和解調級，以產生電角速率輸出。雙傳感器設計可抑制外部重力加速度和振動。帶有信號調理電路的封裝能在噪聲環境中保持信號完整性。

靜電諧振器工作需要18V至20V電壓。由于大多數應用通常僅提供5V電壓，所以內置了一個電荷泵。如果有外部18V至20V電源可用，CP1至CP4上的兩個電容可被省略，并且該電源可以連接到CP5引腳（6D、7D）。在ADXRS620通電時，請勿將CP5接地。在某些情況下，電荷泵可能無法啟動，但在不斷開ADXRS620電源的情況下移除接地后，它可能會啟動。

設置帶寬

外部電容C_{OUT} 與片上電阻R_{OUT} 配合使用，構成一個低通濾波器，用于限制ADXRS620速率響應的帶寬。由R_{OUT} 和C_{OUT} 設置的 - 3dB頻率為：

該頻率可精確控制，因?yàn)?strong>R_{OUT} 在制造過程中已被修整為180 kΩ ± 1% 。在RATEOUT引腳（1B、2A）和SUMJ引腳（1C、2C）之間應用的任何外部電阻R_{EXT} 會導致：

通常，除了低通濾波器之外，還會添加一個額外的（硬件或軟件）濾波器，以衰減來自陀螺儀14kHz諧振頻率解調尖峰的高頻噪聲。噪聲頻譜曲線如圖21所示，典型情況下，該頻率右側的噪聲密度會更高。因此，應選擇比所需帶寬更高的頻率，以保持良好的相位響應。
