OPA564-Q1 是一款低成本、高電流運算放大器，非常適合用于將高達 1.5A 電流驅動至無功負載。高壓擺率可提供 1.3MHz 的全功率帶寬和出色的線性度。這些單片集成電路可以在要求嚴格的電力線通信和電機控制應用中提供高可靠性。

數據手冊：*附件：OPA564-Q1 汽車類 1.5A、24V、17MHz功率運算放大器技術手冊.pdf

OPA564-Q1 可由 7V 至 24V 的單電源或者 ±3.5V 至 ±12V 的雙電源供電。在單電源操作中，輸入共模范圍可擴展至負電源。在最大輸出電流下，寬輸出擺幅能夠以標稱 24V 的電源電壓提供 20VPP (IOUT = 1.5A) 性能。

OPA564-Q1 在過熱條件下以及電流過載時會受到內部保護。該器件可提供準確的用戶自選的電流限制。提供的兩個標志輸出：一個表示電流限制，另一個顯示過熱情況。該器件還具有使能和關斷 (E/S) 引腳，該引腳可強制為低電平以關閉輸出，從而有效地?cái)嚅_負載。

OPA564-Q1 采用熱增強型、表面貼裝 PowerPAD 集成電路封裝 (HSOIC-20)。

特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? 高輸出電流：1.5A
? 寬電源電壓范圍：
– 單電源：7V 至 24V
– 雙電源：±3.5V 至 ±12V
? 大輸出擺幅：20VPP（1.5A 時）
? 全面保護：
– 熱關斷
– 可調電流限制
? 診斷標志：
– 過流
– 熱關斷
? 輸出使能和關斷 (E/S) 控制
? 高速：
– 增益帶寬積：17MHz
– 全功率帶寬（10VPP 時）：1.3MHz
– 壓擺率：40V/μs
? 用于結溫監控的二極管
? HSOIC-20 PowerPAD? 集成電路封裝

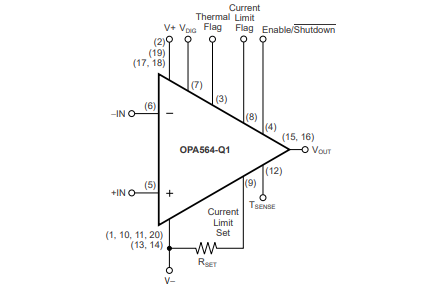

引腳功能和配置

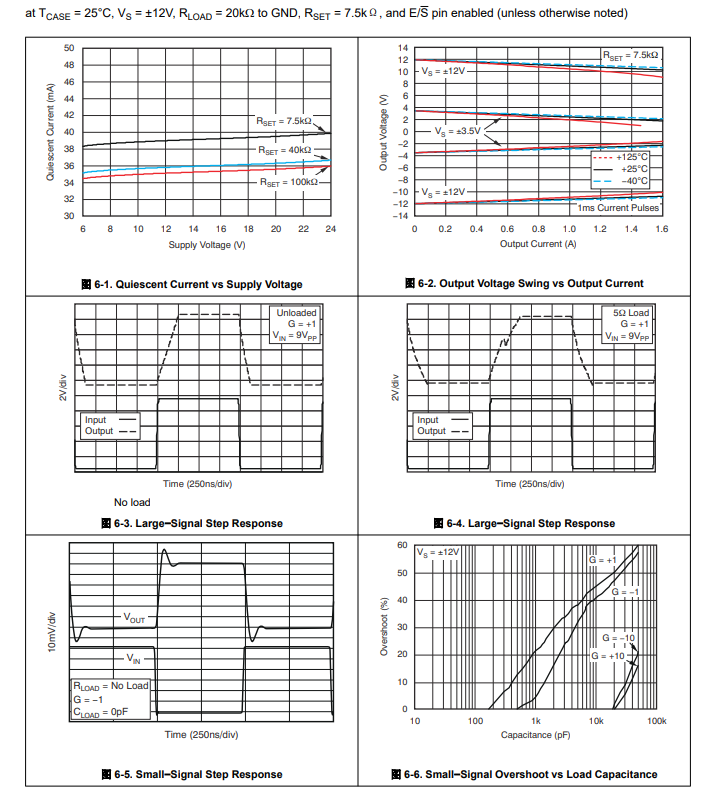

典型特性

功能方框圖

應用
? 電力線通信
? 旋轉變壓器驅動器
? 閥和致動器驅動器
? VCOM 驅動器
? 電機驅動器
? 音頻功率放大器
? 電源輸出放大器
? 測試設備放大器
? 傳感器激勵
? 激光二極管驅動器
? 通用線性電源升壓器
