一、核心安裝位置

?中性點連接?

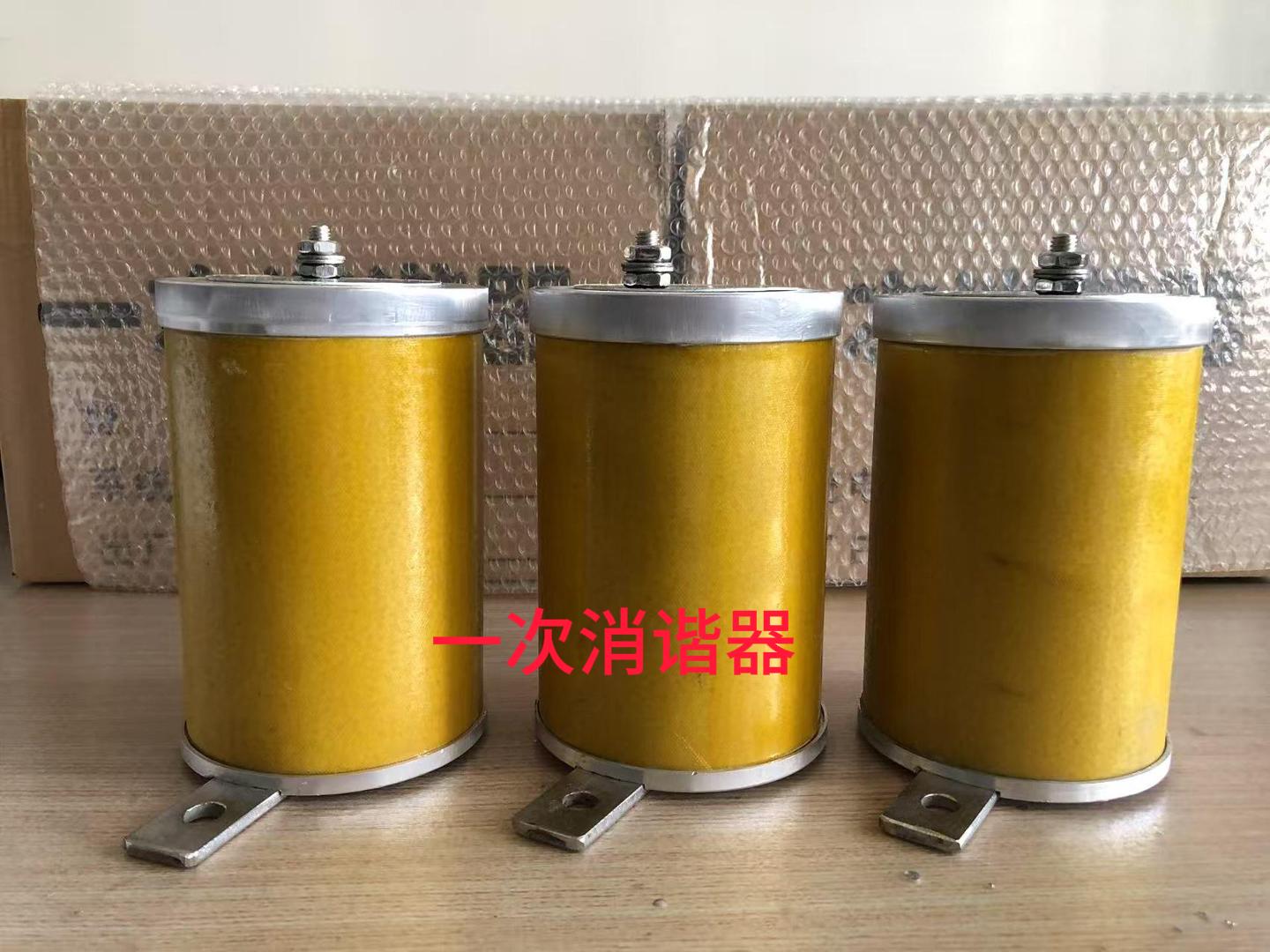

一次消諧器須串聯在電壓互感器（PT）一次繞組中性點與接地網之間，適用于6-35kV中性點不接地系統。安裝時應確保消諧器與PT的物理距離合理，便于維護且避免電磁干擾。

二、具體連接方式

?全絕緣PT安裝?

PT的N端通過導線直接連接一次消諧器上端，一次消諧器下端通過手車接地系統可靠接地。

接地線截面積需≥4mm2，確保低阻抗連接。

?半絕緣PT安裝?

PT的N端位于二次接線盒內，需從接線盒引出專用接地線至消諧器上端，消諧器下端再接入獨立接地極。

接地線全程需采用屏蔽電纜，屏蔽層兩端可靠接地以消除干擾。

?安裝方向與環境?：一次消諧器需要水平放置，但嚴禁倒置；對地安全距離按低壓設備標準設計，推薦≥20mm。

?一次消諧裝置系統兼容性驗證?，如果同時安裝二次消諧裝置（微機消諧），需確認兩者動作邏輯無沖突，避免重復阻尼導致PT異常。

一次消諧裝置作為被動消諧器件，其安裝質量直接影響鐵磁諧振抑制效果。需結合PT類型和系統接地方式選擇適配方案，并通過規范施工保障電網穩定性。
