鈣鈦礦太陽能電池（PSCs）雖已實現(xiàn)26.1%的小面積效率，但其向大組件的轉(zhuǎn)化中仍面臨>6%的效率損失。這種"電池-組件"(CTM)效率鴻溝成為產(chǎn)業(yè)化的核心障礙。研究發(fā)現(xiàn)，傳統(tǒng)組件制備中的激光劃刻工藝（尤其是P3頂電極隔離步驟）會引發(fā)鈣鈦礦材料熱降解，但機制不明。本文通過調(diào)控激光脈沖重疊度，結(jié)合美能鈣鈦礦在線PL測試機評估激光刻劃過程引起的材料缺陷和界面狀態(tài)。首次揭示了低激光暴露策略提升開路電壓VOC和穩(wěn)定性的物理根源，成功開發(fā)出效率20.24%的微型組件，為產(chǎn)業(yè)化突破提供關(guān)鍵技術(shù)支撐。

激光劃刻工藝

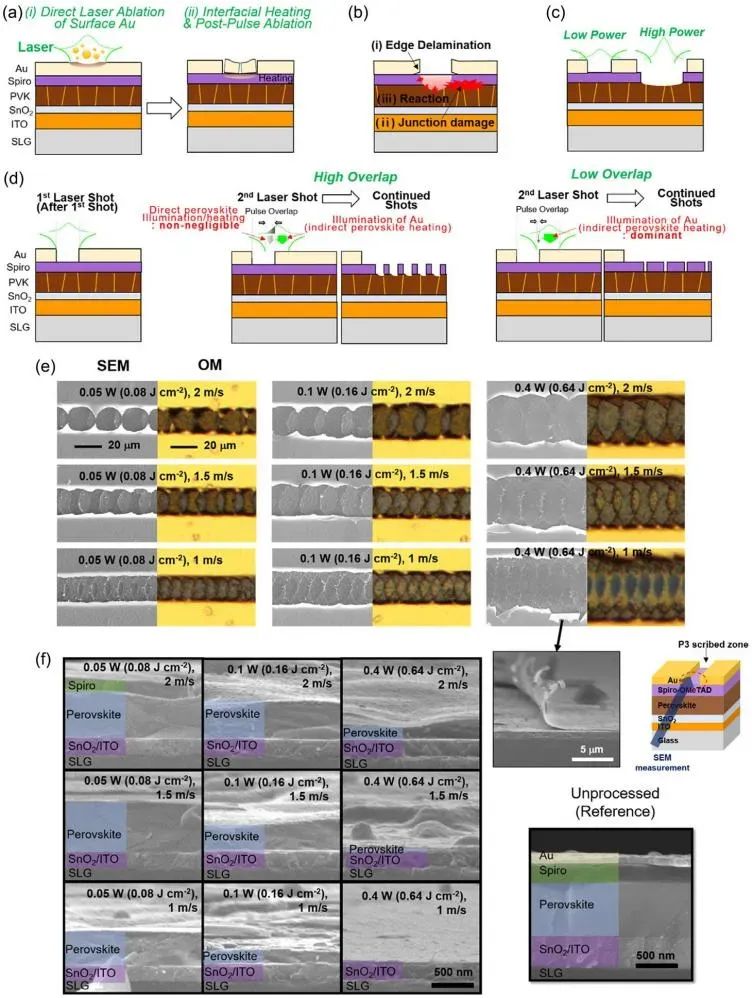

(a)兩步 P3 激光劃刻過程示意圖(b)P3 激光劃刻引起的損傷機制(c)P3 激光劃刻對激光功率的依賴性(d)基于脈沖重疊的實際線劃刻機制的示意性解釋(e)通過改變激光功率和掃描速度獲得的 P3 劃刻特征的 OM（反射模式）和 SEM 圖像(f)(e)中情況的 P3 激光劃刻中心區(qū)域的橫截面 SEM 圖像

激光劃刻通過P1（底電極隔離）-P2（層間導(dǎo)通）-P3（頂電極隔離）三步實現(xiàn)組件單片互連。其中，P3步驟需移除金（Au）頂電極以隔離相鄰子電池，卻面臨雙重矛盾：材料損傷困境：皮秒（ps）激光熱擴散會誘導(dǎo)鈣鈦礦分解；死區(qū)最小化需求：傳統(tǒng)高重疊激光（脈沖突覆>44%）導(dǎo)致Au脫落，使死區(qū)擴大75%。關(guān)鍵發(fā)現(xiàn)：通過532 nm ps激光的脈沖重疊度（由掃描速度調(diào)控）可精確控制熱影響區(qū)：> 高重疊（掃描速度≤1 m/s）：激光直接照射鈣鈦礦，引發(fā)不可逆降解> 低重疊（≥2 m/s）：激光僅移除Au層，鈣鈦礦受熱擴散影響微弱

低重疊策略提升電學(xué)性能

Millennial Solar

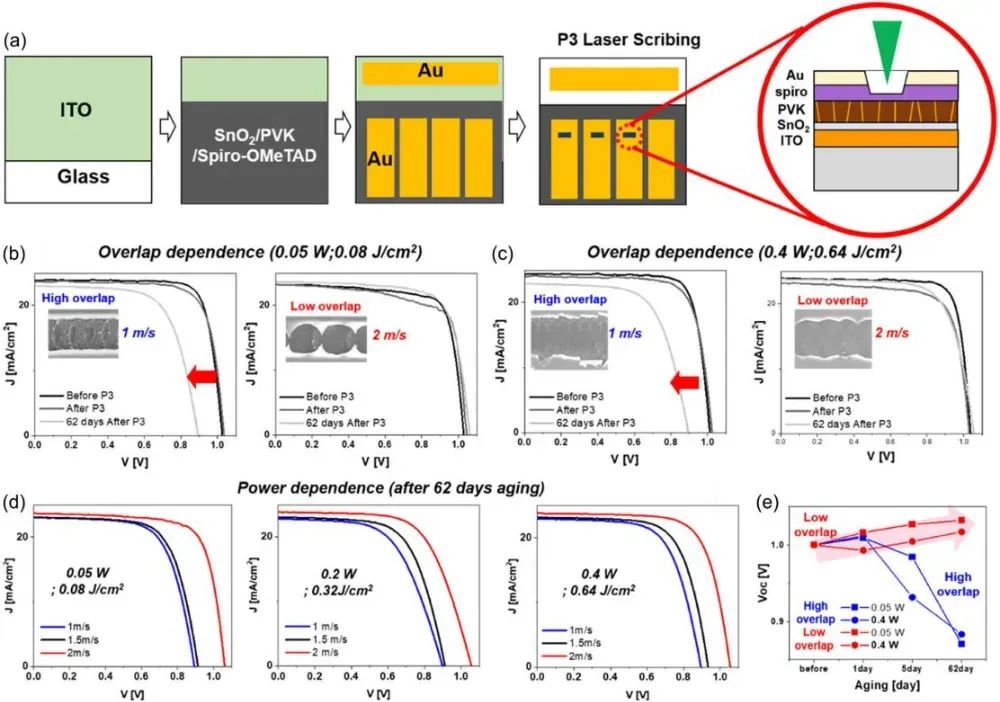

(a)P3刻劃測試示意圖：采用不同激光功率的J-V曲線對比：(b) 0.05 W (0.08 J·cm?2) 在1 m·s?1和2 m·s?1掃描速度下的刻劃前后曲線；(c) 0.4 W (0.64 J·cm?2) 在相同掃描速度下的刻劃前后曲線；(d) 經(jīng)62天暗態(tài)空氣環(huán)境老化后，不同激光參數(shù)組的J-V曲線；(e) 不同激光功率與脈沖重疊度條件下VOC隨老化時間的變化

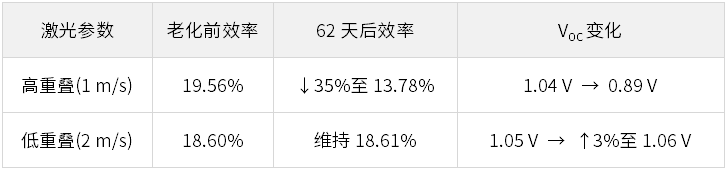

通過對比0.05–0.6 W激光功率與1–2 m/s掃描速度的組合，結(jié)果發(fā)現(xiàn)：

該現(xiàn)象打破傳統(tǒng)認知——低功率（0.05 W）聯(lián)合低重疊（速度2 m/s） 可推動老化后VOC不降反升。這種“反?，F(xiàn)象”的物理根源成為后續(xù)研究焦點。

PbI?鈍化效應(yīng)與穩(wěn)定性關(guān)聯(lián)

Millennial Solar

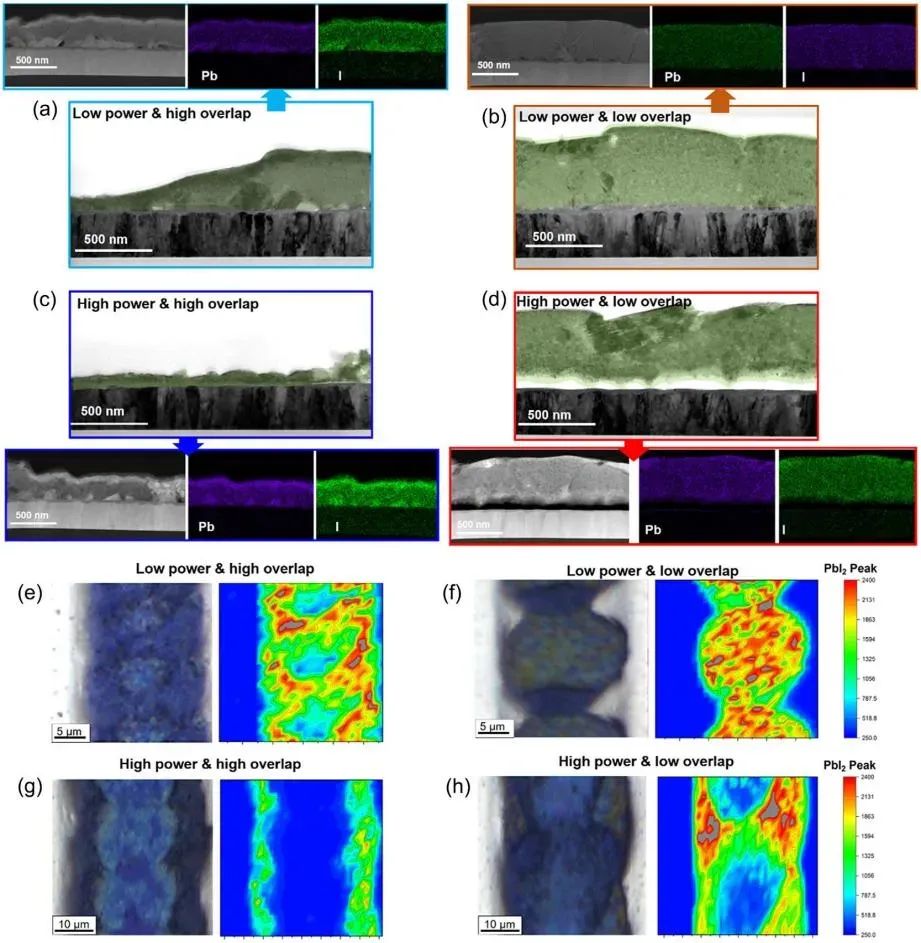

(a–d) 不同激光參數(shù)下P3刻劃后（老化樣本）鈣鈦礦組件的截面透射電子顯微鏡及元素分布圖(e–h) 不同激光參數(shù)刻劃區(qū)域的光學(xué)顯微鏡與光致發(fā)光分布PL 圖

通過光致發(fā)光圖譜（PL）和透射電鏡-能譜（TEM-EDX）表征，揭示關(guān)鍵機制：> 高重疊區(qū)域：鈣鈦礦大面積暴露于激光，直接熱降解導(dǎo)致PbI?缺失；> 低重疊區(qū)域：金電極選擇性移除后，殘留鈣鈦礦在環(huán)境作用下原位生成PbI?鈍化層。鈍化效應(yīng)驗證：> PL圖譜顯示低重疊區(qū)PbI?特征峰（475 nm）強度提升3倍；> EDX證實PbI?富集于P3邊界，填補晶界缺陷；> 添加PbI?的對照組電池效率提升0.8%，佐證鈍化效果。該過程本質(zhì)是激光規(guī)避策略觸發(fā)自鈍化反應(yīng)：PbI?作為鈍化層抑制載流子復(fù)合，同時阻隔氧氣/水分子侵蝕。

20.24%效率鈣鈦礦組件

Millennial Solar

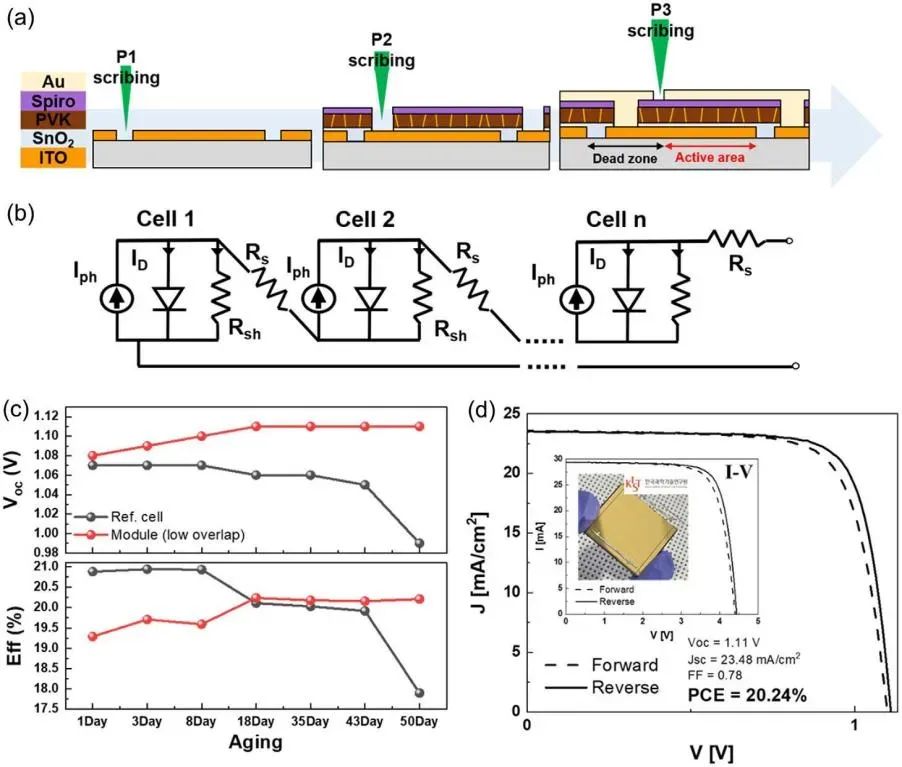

(a) 全激光刻劃鈣鈦礦太陽能組件制備流程（刻劃步驟：P1–P2–P3序貫加工）(b) 單片互聯(lián)組件等效電路模型：(c) 參比電池與組件性能對比（低功率+低激光重疊度條件下的效率η與開路電壓VOC隨時間變化）(d) 最優(yōu)P3刻劃參數(shù)下的最佳組件J-V曲線：

基于上述發(fā)現(xiàn)，團隊開發(fā)全激光劃刻組件：> P1/P2步驟：532 nm納秒激光（ITO隔離）與皮秒激光（層間導(dǎo)通）協(xié)同；> P3步驟：嚴控0.05 W功率+2 m/s掃描速度（脈沖突覆<1%）。所得5 cm2微型組件實現(xiàn)：>初始效率19.29%（反向掃描） →老化18天后躍升至20.24%；> 開路電壓VOC達4.45 V（子電池均壓1.11 V）；> 50天內(nèi)效率持續(xù)增長，證明鈍化反應(yīng)持續(xù)增益。至此，鈣鈦礦組件首次實現(xiàn)效率提升與長期穩(wěn)定的雙重突破。本工作通過創(chuàng)新性關(guān)聯(lián)激光脈沖重疊度-鈣鈦礦熱損傷-PbI?鈍化效應(yīng)和光致發(fā)光PL數(shù)據(jù)幫助驗證激光刻劃參數(shù)的優(yōu)化，確立了低重疊P3刻劃提升鈣鈦礦組件穩(wěn)定性的物理機制，并為20%+高效組件奠定工藝基礎(chǔ)。未來需深入量化PbI?的退化機制，并攻克規(guī)?；圃熘械慕缑婀こ屉y題。

美能鈣鈦礦在線PL測試機

Millennial Solar

在線PL缺陷檢測通過非接觸、高精度、實時反饋等特性，系統(tǒng)性解決了太陽能電池生產(chǎn)中的速度、良率、成本、工藝優(yōu)化與穩(wěn)定性等核心痛點，并且結(jié)合AI深度學(xué)習(xí)，實現(xiàn)全自動缺陷識別與工藝反饋。

• PL高精度成像：采用線掃激光，成像精度＜50um/pix，（成像精度可定制）
• 高速在線PL檢測缺陷：檢測速度≤ 2s，漏檢率< 0.1%；誤判率< 0.3%
• AI缺陷識別分類訓(xùn)練：實現(xiàn)全自動缺陷識別與工藝反饋

美能鈣鈦礦在線PL測試機在此實驗中的核心作用是定量評估激光刻劃的質(zhì)量，并通過缺陷識別指導(dǎo)工藝改進，提升鈣鈦礦太陽能組件的效率和可靠性。

原文參考：Laser Scribing for Perovskite Solar Modules of Long-TermStability

*特別聲明：「美能光伏」公眾號所發(fā)布的原創(chuàng)及轉(zhuǎn)載文章，僅用于學(xué)術(shù)分享和傳遞光伏行業(yè)相關(guān)信息。未經(jīng)授權(quán)，不得抄襲、篡改、引用、轉(zhuǎn)載等侵犯本公眾號相關(guān)權(quán)益的行為。內(nèi)容僅供參考，若有侵權(quán)，請及時聯(lián)系我司進行刪除。
