芯片燒錄領域的領導者昂科技術宣布其燒錄軟件迎來重大版本升級。在此次新版本發布的同時，公司同步公布新增多款兼容芯片型號，其中中穎電子的8位微控制器SH79F6481P赫然在列。目前，該芯片已順利完成與昂科旗艦產品AP8000專業芯片燒錄設備的技術適配工作，這一成果大幅提升了AP8000系列設備的芯片兼容能力。
SH79F6481P是一種高速高效率8051可兼容單片機。在同樣振蕩頻率下，較之傳統的8051芯片它有著運行更快速的優越特性。
SH79F6481P保留了標準8051芯片的大部分特性。這些特性包括內置256字節RAM，3路UART和外置中斷INT0，INT1，INT2，INT3和INT4。此外，SH79F6481P還集成了外部1280字節RAM。該單片機還包括適合于程序存儲的64K字節Flash塊。
SH79F6481P不僅集成了如EUART/TWI/SPI等標準通訊模塊，此外還集成了可調光LED、LCD驅動器，12bit ADC，PWM定時器等模塊。
此外，SH79F6481P還內建了24路觸摸按鍵(Touchkey)模塊、CRC模塊，數字邏輯可配置(LCM)模塊。
為了達到高可靠性和低功耗，SH79F6481P內建看門狗定時器，低電壓復位功能及系統時鐘監控功能。此外SH79F6481還提供了2種低功耗省電模式。

SH79F6481P

特性
? 基于8051指令流水線結構的8位單片機
? Flash ROM：64K字節
? RAM：內部256字節，外部1280字節，LCD RAM28字節touchkey RAM 48字節
? 類EEPROM：最大4096字節(代碼選項可選)
? 工作電壓
– fOSC=32.768kHz-24MHz，VDD=2.0V-5.5V
? 振蕩器(代碼選項)
– 晶體諧振器：32.768kHz
– 晶體諧振器：2MHz-16MHz
– 陶瓷諧振器：2MHz-16MHz
– 內部RC振蕩器：24MHz(±2%)/128K(±10%)
? 42/46個CMOS雙向I/O管腳(44腳/48腳)
? I/O內建上拉電阻(30kΩ)
? 8個大電流驅動I/O口
? 24路觸摸按鍵輸入
? 3個16位定時器/計數器T3和T4，T5
? 1個16位PCA0，含2個比較/捕捉單元
? 2路12位PWM定時器
? SPI接口
? TWI接口
? 中斷源
– Timer3，4，5，PCA0
– 外部中斷0 - 3
– 外部中斷4：8輸入
– ADC，EUART，SPI，觸摸按鍵
– PWM，SCM，CRC，TWI，LPD，LED
? 內建數字邏輯可配置模塊(LCM)
? 3路增強型UART
? 9通道12位模數轉換器(ADC)
? LED驅動器
– 8 COM/16 SEG帶調光LED驅動
? LCD驅動器
– 8x24段(1/8占空比，1/4偏置)
– 6x26段(1/6占空比，1/4或1/3偏置)
– 5x27段(1/5占空比，1/3偏置)
– 4x28段(1/4占空比，1/3偏置)
? 內建的低電壓復位功能(代碼選項)
– LVR電壓1：4.1V
– LVR電壓2：3.7V
– LVR電壓3：2.8V
– LVR電壓4：2.1V
? 內建CRC校驗模塊，校驗空間大小可選
? 16檔電平可選的低電壓檢測模塊(LPD)
? 支持單線仿真和燒寫
? CPU機器周期
– 1個振蕩周期
? 看門狗定時器(WDT)
? 預熱計數器
? 低功耗工作模式
– 空閑模式
– 掉電模式
? Flash型
? 封裝
– TQFP48
– LQFP44

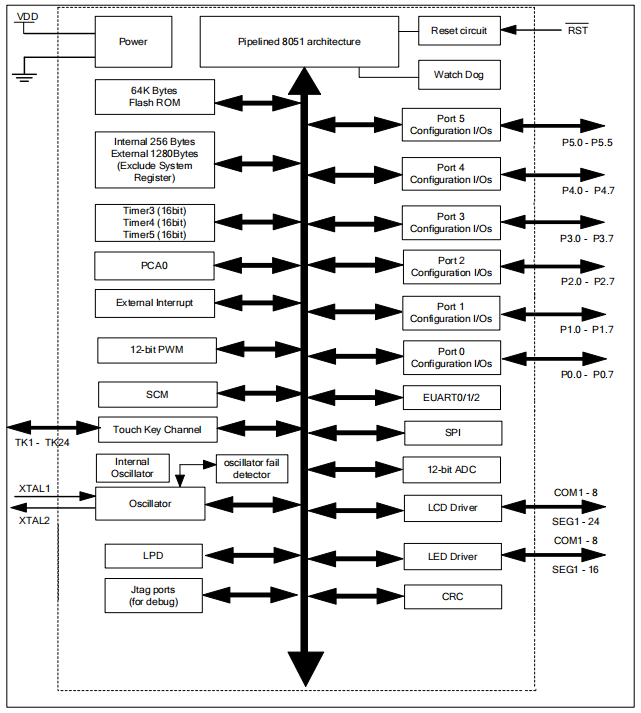

結構框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋中穎電子全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化安全燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足工業級量產需求。

AP8000_通用燒錄器_昂科燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋longsys, SOUTHCHIP, AUTOCHIPS, energic, XMC等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
