TPS6282x 是一款通用且易于使用的同步降壓直流/直流轉換器，具有僅 4μA 的極低靜態電流。它可從 2.4V 至 5.5V 的輸入電壓提供高達 3A 的輸出電流 （TPS62823）。它基于 DCS-Control? 拓撲結構，可提供快速瞬態響應。

內部基準允許在 -40°C 至 125°C 的結溫范圍內將輸出電壓調節至 0.6 V，具有 1% 的高反饋電壓精度。 1A、2A、3A 可擴展引腳對引腳和 BOM 對 BOM 兼容器件系列可與小型 470nH 電感器一起使用。
*附件：tps62821.pdf

TPS6282x 包括自動進入的省電模式，可在極低負載下保持高效率。

該器件具有 Power Good 信號和內部軟啟動電路。它能夠在 100% 模式下運行。對于故障保護，它集成了 HICCUP 電流限制和熱關斷功能。

TPS6282x 采用 2mm x 1.5mm QFN-8 封裝。

特性

• DCS-Control? 拓撲
• 26mΩ/25mΩ 內部電源開關 （TPS62823）
• 高達 3A 的輸出電流 （TPS62823）
• 4 μA 的極低靜態電流
• 開關頻率通常為 2.2 MHz
• 1% 反饋電壓精度（全溫度范圍）
• 啟用 （EN） 和電源正常 （PG）
• 0.6 V 至 4 V 的可調輸出電壓
• 100% 占空比模式
• 內部軟啟動電路
• 無縫省電模式轉換
• 欠壓鎖定
• 有源輸出放電
• 逐周期電流限制
• 打嗝短路保護
• 過溫保護

參數

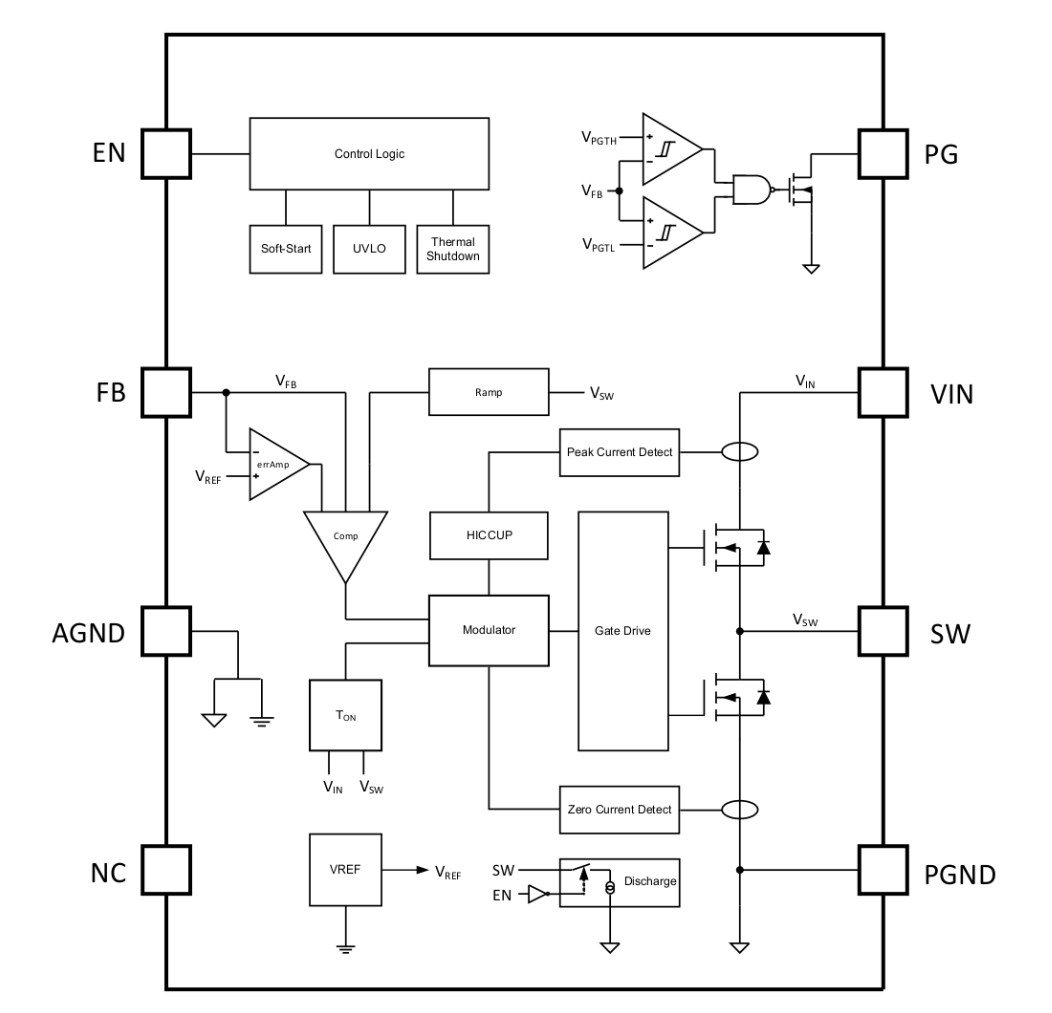

方框圖

1. 產品概述

TPS62821是一款高效能的同步降壓DC-DC轉換器，屬于TPS6282x系列，提供1A的輸出電流能力。該轉換器采用DCS-Control?拓撲結構，能夠在2.4V至5.5V的寬輸入電壓范圍內工作，并輸出0.6V至4V的可調電壓。TPS62821以其低靜態電流（僅4μA）、高效率和緊湊的封裝尺寸（2mm x 1.5mm QFN-8）為特點，非常適合便攜式設備和電池供電應用。

2. 主要特性

• ?寬輸入電壓范圍?：2.4V至5.5V。
• ?低靜態電流?：僅4μA，有助于延長電池壽命。
• ?高效率?：基于DCS-Control?拓撲，提供快速瞬態響應和高效率。
• ?可調輸出電壓?：0.6V至4V，通過外部電阻分壓器設置。
• ?100%占空比模式?：支持低輸入電壓與輸出電壓接近的應用場景。
• ?軟啟動功能?：避免啟動時的過沖電流和電壓。
• ?多種保護功能?：包括欠壓鎖定（UVLO）、過溫保護、短路保護和HICCUP電流限制。
• ?小封裝尺寸?：2mm x 1.5mm QFN-8封裝，節省PCB空間。

3. 應用領域

• POL供電在便攜式/電池供電設備中。
• 工廠和建筑自動化。
• 移動計算、網絡卡。
• 固態硬盤（SSD）。
• 數據終端、銷售點（POS）系統。
• 服務器、投影儀、打印機等。

4. 功能描述

• ?DCS-Control?拓撲?：提供穩定的開關頻率和快速的瞬態響應。
• ?內部功率開關?：具有低導通電阻（26mΩ/25mΩ，TPS62823），減少功耗。
• ?使能（EN）和電源良好（PG）引腳?：EN引腳用于控制轉換器的開啟和關閉，PG引腳用于指示輸出電壓是否達到穩定狀態。
• ?無縫電源保存模式轉換?：在輕載條件下自動進入電源保存模式，提高效率。
• ?內部軟啟動電路?：控制啟動時的輸出電壓上升速率，避免過沖。
• ?多種保護功能?確保轉換器在異常條件下的安全運行。

5. 典型應用電路

文檔提供了TPS6282x系列的典型應用電路圖，包括輸入電容、輸出電容、電感和反饋電阻的選擇指南。此外，還討論了如何通過調整外部電阻來設置所需的輸出電壓，并提供了詳細的布局指南，以確保最佳性能和電磁兼容性（EMC）。

6. 設計工具與資源

• ?WEBENCH? Power Designer?：支持使用TPS62822進行定制設計，提供電氣和熱仿真功能，以及CAD格式的輸出。
• ?設計指南?：包含詳細的設計步驟、組件選擇和布局建議。
• ?社區資源?：TI E2E?支持論壇提供快速的設計幫助和驗證答案。

7. 封裝與訂購信息

TPS62821采用QFN-8封裝，提供不同的卷帶和卷軸選項，以滿足自動化組裝的需求。文檔還提供了詳細的封裝尺寸、引腳配置和訂購代碼信息。

TPS62821以其高效能、低靜態電流和緊湊的封裝尺寸，成為便攜式設備和電池供電應用中的理想電源管理解決方案。
