TPS546C23器件是符合 PMBus 1.3 標準的非隔離式直流/直流轉換器，具有集成 FET，能夠從 7mm × 5mm 封裝實現高頻作和 35A 電流輸出。兩個 TPS546C23 器件可以并聯在一起，以提供高達 70A 的負載。電流感應是通過對一小部分功率級電流進行采樣來實現的，并且與器件溫度無關。由集成的 NexFET 功率級和優化驅動器提供的高頻、低損耗開關可實現非常高密度的電源解決方案。PMBus 接口通過VOUT_COMMAND、靈活的轉換器配置以及關鍵參數監控（包括輸出電壓、電流和內部芯片溫度）來實現 AVS 功能。
*附件：tps546c23.pdf

特性

• 符合 PMBus? 1.3 標準的轉換器：35 A
• 2 個器件可堆疊，電流共享高達 70 A
• 輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.35 V 至 5.5 V
• 集成 3.2mΩ 和 1.4mΩ 堆疊式 NexFET? 功率級
• 350mV 至 1650mV 基準，用于自適應電壓調節 （AVS） 功能，并通過 PMBus 進行裕量調節
• 600 mV 及以上時的 0.5% 基準精度
• 無損低側 MOSFET 電流感應
• 具有輸入前饋的電壓模式控制
• 差分遙感
• 單調啟動至預偏置輸出
• 輸出電壓和輸出電流報告
• 內部芯片溫度監控
• 64 個可編程 PMBus 地址，通過 ADDR0 和 ADDR1 引腳
• 可通過 PMBus 接口編程：
  • OCP、UVLO、軟啟動、PG、OV、UV、OT 電平、故障響應
  • Turnon 和 Turnoff 延遲
• 熱關斷
• 開關頻率的引腳搭接：200 kHz 至 1 MHz
• 頻率同步到外部時鐘或輸出時鐘以同步輸出

參數

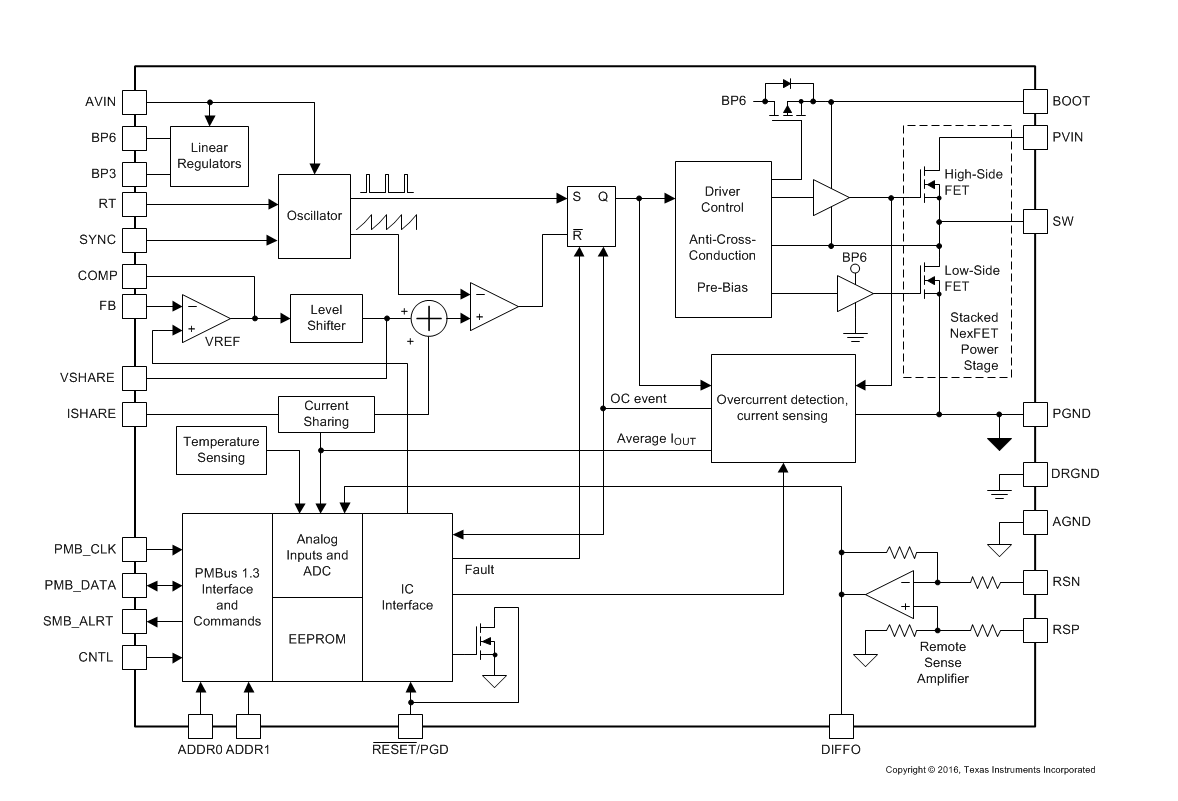

方框圖

1. 產品概述

TPS546C23是一款高集成度的同步降壓DC/DC轉換器，支持PMBus 1.3協議，具有高效率、高密度電源解決方案的特點。該器件適用于測試儀器、以太網交換機、路由器、基站、服務器及企業存儲SSD等多種應用。

2. 關鍵特性

• ?PMBus 1.3兼容?：支持靈活的轉換器配置和關鍵參數監控。
• ?高電流輸出?：單器件最大輸出電流35A，兩器件并聯可達70A。
• ?寬輸入輸出電壓范圍?：輸入電壓4.5V至18V，輸出電壓0.35V至5.5V。
• ?高效率?：采用集成NexFET功率級和低損耗開關技術。
• ?高精度參考電壓?：0.5%參考電壓精度（600mV及以上）。
• ?豐富的保護功能?：包括過流保護（OCP）、欠壓鎖定（UVLO）、軟啟動、過壓保護（OV）、欠壓保護（UV）、過溫保護（OT）等。

3. 應用領域

• ?測試與儀器儀表?
• ?以太網交換機、光交換機、路由器、基站?
• ?服務器?
• ?企業存儲SSD?

4. 功能描述

• ?電壓模式控制?：結合輸入前饋，實現快速穩定的控制。
• ?差分遠程感測?：提高負載調節精度。
• ?單調啟動?：支持預偏置輸出啟動。
• ?輸出電壓和電流報告?：通過PMBus接口實時監控。
• ?內部溫度監控?：支持過溫保護和警告功能。
• ?可編程PMBus地址?：通過ADDR0和ADDR1引腳設置。

5. 電氣特性

• ?最大輸出電流?：35A（單器件）
• ?輸入電壓范圍?：4.5V至18V
• ?輸出電壓范圍?：0.35V至5.5V
• ?參考電壓范圍?：350mV至1650mV
• ?開關頻率?：200kHz至1MHz（可調）
• ?效率?：高達95%（典型值）

6. 封裝和尺寸

• ?封裝類型?：LQFN-40（帶裸露熱焊盤）
• ?封裝尺寸?：7mm×5mm

7. 典型應用電路

• 提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感及補償網絡的選擇指南。
• 支持兩器件并聯以實現更高電流輸出。

8. 布局和熱設計指南

• ?布局指南?：建議將關鍵元件（如輸入輸出電容、電感）靠近IC放置，以減小寄生參數。
• ?熱設計?：通過優化PCB布局、增加銅厚、使用熱過孔等方法提高熱性能。

9. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記、參考設計等，提供詳細的產品信息和應用指導。
• ?設計工具?：支持使用TI的WEBENCH?電源設計師進行電路設計和優化。
• ?社區資源?：提供TI E2E在線社區支持，方便工程師交流和獲取幫助。
