5G與AI技術井噴式發展，設備算力需求激增，傳統石墨烯、VC（Vapor Chamber）等被動散熱已難敵高功耗發熱。液冷散熱驅動憑借主動溫控強勢崛起，通過冷卻液循環帶走熱量，散熱效率較被動方案提升3倍以上，能精準應對芯片核心區域散熱痛點，正成為高端電子設備散熱方案升級的主流選擇。

近日艾為電子推出的全新的國產液冷驅動AW86320壓電驅動器【新品發布】“靜界·冰核”—— 艾為重磅推出壓電微泵液冷散熱驅動方案可以提供超過180Vpp的驅動電壓，為控制液冷散熱提供充足動力。值得一提的是,AW86320采用全新的升降壓轉換電路，極大地簡化了外圍電路，且功耗與海外Top1友商相當，為小型化電子設備量產應用帶來極大便利。

液冷散熱優勢

高效散熱，精準溫控

微泵主動驅動冷卻液（如水或特殊導熱液）在管路中循環，散熱面積由點及面，覆蓋整個設備后蓋。相比被動散熱（如石墨烯、散熱片），散熱效率提升300%，可快速帶走CPU、電池等核心部件的熱量，高負載場景下溫度可降低10-15℃，避免設備因過熱降頻。

動態調節能力強：AW86320結合溫控自適應算法控制泵速，通過實時調節散熱強度，兼顧能效與溫控需求。

輕薄集成，耐彎折，適配性高

微型泵體體積?。ㄍǔH幾立方厘米），管路設計可貼合手機、平板等設備的曲面或折疊結構，厚度增加僅0.8-1.5mm，不影響設備便攜性，尤其適合對機身厚度敏感的超薄機型或折疊屏設備。

低噪節能，長效穩定

微泵運行噪音低于25分貝（接近圖書館安靜環境的噪音水平），即使高負載下也不會產生明顯噪音，優于傳統風扇散熱方案。整體功耗在100mW以下，有效平衡了散熱與功耗。

物理外掛，手機散熱后殼

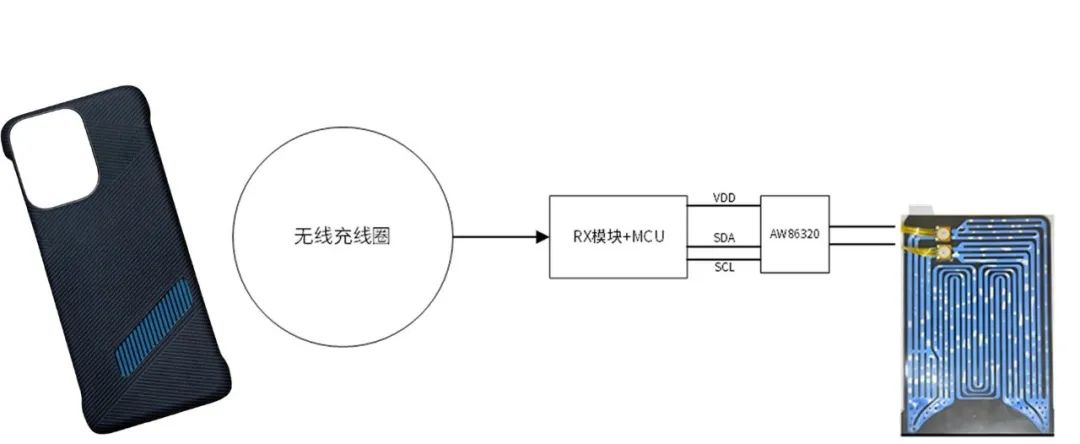

手機布板尺寸寸土寸金，并非所有手機都有空間將液冷驅動系統集成到機身內部。為將散熱性能做到極致，液冷散熱手機殼應勢而生。該手機后殼的散熱系統包括無線反充線圈+RX IC(供電)+ AW86320（驅動IC)+液冷散熱組件。

圖2手機后蓋液冷散熱系統

折疊機應用

折疊機因折疊結構致機身緊湊，散熱空間壓縮、屏幕、鉸鏈與主板等多層堆疊易熱堆積。高負載時熱源集中、散熱路徑長，傳統方案效率低，折疊屏功耗高致熱量難導出，常局部過熱、降頻卡頓。液冷散熱方案可迅速將局部熱源通過冷卻液流動快速循環到整個手機后蓋，使其熱量快速下降。并且其可彎曲特性完美解決剛性VC在彎曲時會斷裂的特點。

AW86320解決方案優勢

極致外圍電路，超小布板空間

AW86320采用WLCSP封裝，尺寸2.2mmx1.8mm-20B，并且Awinic采用獨特的升壓架構，相比友商方案減少了輸入電流采樣電阻及部分電容的使用，從而極大地減少了布板面積。

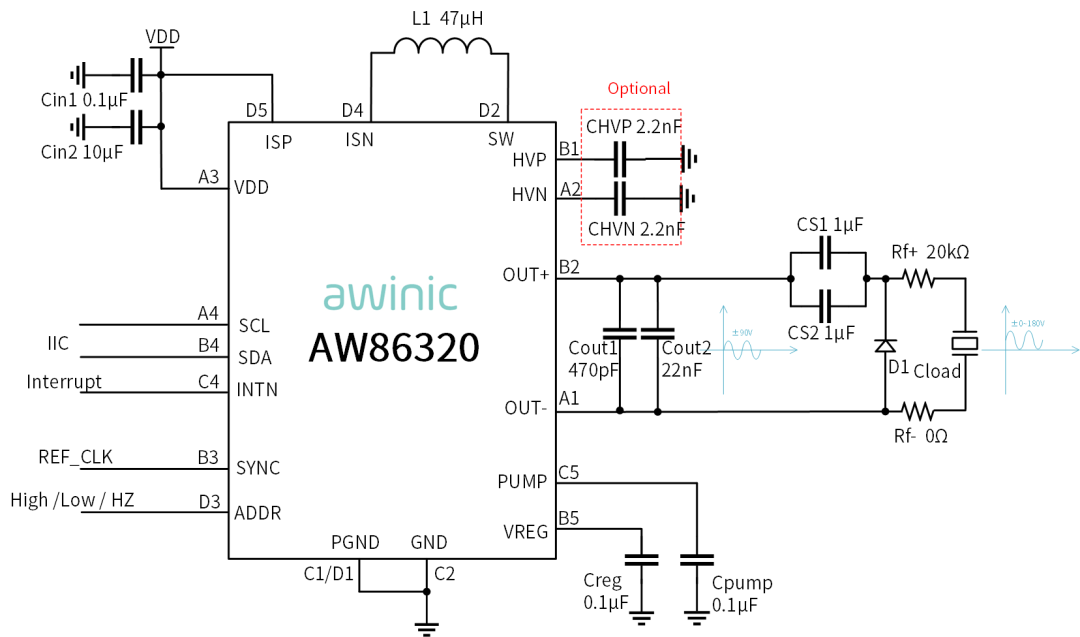

圖4AW86320典型應用圖For 液冷

寬電壓輸入，高電壓輸出

AW86320采用2.5 ~ 5.5V的低壓供電，因此能夠適應多種常見的電源環境，同時，可輸出高達180Vpk-pk的高壓正弦波，強大的輸出能力足以驅動各類高壓液冷泵，滿足不同液冷散熱系統的需求。

簡單易上手的控制操作

AW86320CSR在數字邏輯設計時充分考慮了操作的便捷性，其控制操作簡單直觀，無需復雜的編程或調試經驗。例如，僅需輸入所需正弦波的幅值、頻率等幾項基本參數，即可啟動芯片輸出所需波形。新手用戶也能輕松實現對液冷泵的控制，從而大大降低了使用門檻。

低噪音

Vout=200Hz, 180Vpk-pk,THD+N<<1%?@Vbat=3.6V?for 40nF load?

芯片輸出的正弦波總諧波失真遠小于1%，確保了液冷泵運行的平穩性，有效降低了運行過程中產生的噪音。無論是在安靜的辦公環境還是靜謐的夜間使用電子數碼產品，都不會受到液冷泵噪音的干擾，為用戶提供安靜舒適的使用體驗。

低功耗

待機電流僅為6μA@Vbat=3.6V，極大地降低了設備在待機狀態下的能耗，延長了電池續航時間。而在工作狀態中，10nf負載下功耗也遠在百mW以下。

拓展應用

AW86320不僅可用于液冷散熱驅動，并可在某些壓電式觸覺反饋，壓力感應，容式發光組件等應用發揮其優越性能。具體應用可聯系A(chǔ)winic官方客服。
