每次PCB設計最讓你頭疼的是什么？是密密麻麻的走線？還是讓人抓狂的EMI問題？問題的根源可能藏在你看不見的地方——PCB疊層結構。

當你的設計從實驗室小批量轉到批量生產時，是否遇到過信號完整性突然惡化？當產品工作溫度升高時，PCB是否出現意外故障？這些痛點很可能源自不合理的疊層設計。

當我們面對越來越高速的電路設計，合理的疊層結構已成為項目成敗的關鍵因素之一。

為什么PCB疊層設計如此關鍵？

選擇疊層結構時，需要平衡產品復雜度、信號速率、EMC要求和成本預算四個關鍵因素。以下是它直接影響的三大核心性能。

1、信號完整性

高速信號層需要夾在電源或地平面之間，形成帶狀線結構。例如第3層作為高速信號層時，上下需設置地平面。

2、電磁兼容性（EMC）

合理的疊層結構能減少60%以上的串擾。多個地平面層能有效減小PCB板阻抗，降低共模EMI。

3、機械穩定性

疊層必須保持對稱，否則熱脹冷縮差異會讓板子變成“曲面屏”，焊接良率直線下降。

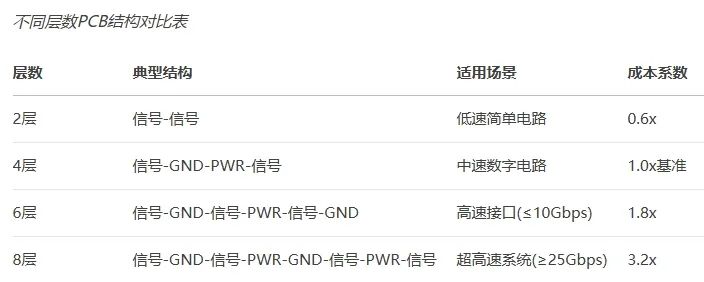

不同應用場景的PCB疊層方案選擇

1、雙層板：低成本方案的代價

適用于結構簡單、信號速率低的應用，如家電控制器、LED驅動板。成本優勢明顯，但EMC性能差，信號易受干擾，不適合復雜布線。

設計提示：在空間允許的情況下，盡量增加地線面積，形成局域參考平面。

2、四層板：性價比之選

對于常見的MCU開發板、工業控制板等中等復雜度應用，四層板是最佳選擇。經典結構：TOP（信號）-GND-PWR-BOTTOM（信號）。

優勢在于信號層靠近參考地層，能有效控制阻抗，減少信號回流路徑長度。適合帶差分信號或較高頻率的數字電路設計。

進階技巧：電源層與地層相鄰時，控制層間介質厚度在0.1-0.2mm，可降低電源平面阻抗。

3、六層板：高速信號的避風港

當遇到高速信號較多（如DDR4、PCIe），或板子體積小、布線密度高時，六層板是更優選擇。

推薦結構：TOP-GND-Signal1-PWR-GND-Signal2-BOTTOM。這種架構將高速信號層（Signal1）夾在雙層地平面間，EMI抑制效果最佳。

成本警示：每多一層，成本可能上漲50%，但EMI風險可降低30%。

4、八層及以上：高密度設計的終極方案

適用于高復雜度BGA封裝或超高速系統。典型方案：TOP-GND-Signal1-PWR-GND-Signal2-PWR-BOTTOM，四層信號與四層參考平面。

PCB疊層設計五大黃金法則

1、信號與電源完整性優先

高速信號層：優先布設于內層帶狀線，距參考平面≤4mil

參考平面原則：避免信號跨越平面分割區，否則導致回流路徑斷裂

差分對處理：必須同層布線，長度偏差≤5mil，避免縱向?qū)掃?a href="http://www.www27dydycom.cn/tags/耦合/" target="_blank">耦合

2、對稱設計消除應力

銅厚鏡像對稱：如L2/L3層均使用1oz銅箔

介質對稱分布：上下半?yún)^(qū)介質厚度一致

特殊處理：厚銅層（≥2oz）相鄰層需補償設計——每增加1oz銅厚，兩側各加1張PP

3、材料選型決定性能上限

對于汽車電子等嚴苛環境，選擇Tg≥180℃材料，使PCB在-40℃~150℃溫度循環下的可靠性提升30%+

4、阻抗控制是高速設計的命脈

精度控制：采用UV激光直接成像（LDI）技術，線寬公差±0.2mil

制造補償：1oz銅厚實際按1.2mil計入模型

特殊板材：Rogers與FR4混壓時，對稱位置使用相同熱膨脹系數材料

5、可制造性設計避免翻車

PP片選擇：每層介質不超過3張PP疊層

厚度控制：兩層間PP介質厚度≤21mil（過厚導致加工困難）

銅箔選型：外層優選0.5oz銅箔，內層1oz；電源層按電流需求選擇（2-3oz）

制造工藝中的實戰技巧

1、Foil vs Core疊法

Foil法（外層壓銅箔）：成本低，但阻抗控制難（表層流膠問題）

Core法（外層用芯板）：成本高20%，但阻抗精度高

2、混合材料壓合

Rogers與FR4混壓時，需采用階梯式壓合工藝，防止層間滑移

3、厚銅板制造

3oz以上銅層采用差分蝕刻工藝——先蝕刻至2oz，二次圖形化至目標厚度

設計完成關鍵步驟：用工具驗證疊層

疊層設計完成后，如何驗證？傳統方法依賴工程師經驗，現在華秋DFM軟件提供了一站式解決方案。

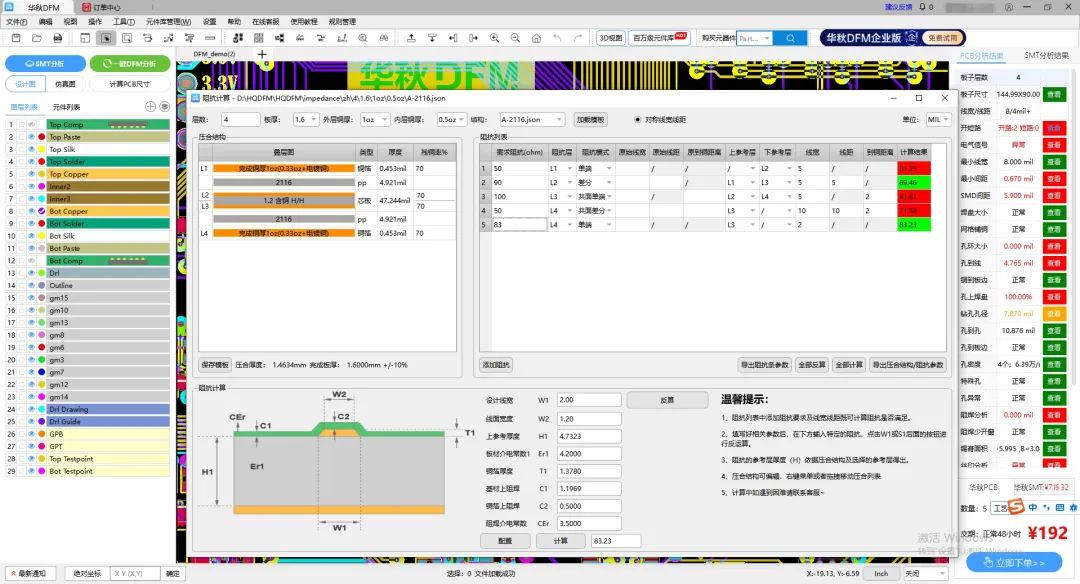

1、阻抗神器

結合各種生產因素，自動計算或反算阻抗，確保阻抗公差控制在±10%。

2、一鍵分析

自動檢測設計隱患，排除生產難點和設計缺陷，警示影響價格因素。

3、疊層驗證

軟件能自動匹配符合生產的疊層結構，確保多層PCB板品質可靠。

4、文件對比

輕松比較前后版本疊層差異，避免人為疏忽。

5、設計提示

提前仿真，能發現80%的信號完整性問題。結合華秋DFM的制造分析，可在生產前解決隱患。

打開華秋DFM軟件，上傳設計文件的那一刻，就像給你的PCB疊層做了一次“全身掃描”。相關制造分析的指標在屏幕上跳動，每一項都關系著最終產品的成敗。

軟件不僅告訴你哪里有問題，更給出優化方向——是調整線寬線距，還是修改疊層結構，甚至是更換更經濟的板材。

疊層設計沒有標準答案，但有了專業工具的輔助，新一代硬件工程師們不再需要經歷“打樣-失敗-再打樣”的痛苦循環。

設計完成后，不妨用華秋DFM做一次全面檢查，精準定位隱患位置，獲取合理的優化建議。
