電機驅動芯片是包含了速度控制、力矩控制、位置控制及過載保護等功能的集成電路，可以根據輸入信號，按照內置的算法控制電機繞組電路流動方向，從而控制電動機的啟停與轉動方向。它集成了邏輯運算電路與功率驅動電路，利用它可以與主處理器、電機和增量型編碼器構成一個完整的運動控制系統，可以用來驅動直流電機、步進電機、及繼電器等感性負載。

電機驅動芯片是集成有CMOS控制電路和DMO 功率器件的芯片，利用它可以與主處理器、電機和增量型編碼器構成一個完整的運動控制系統；可以用來驅動直流電機、步進電機和繼電器等感性負載。

電機驅動芯片 - SS6208

工采網代理的國產電機驅動芯片 - SS6208，該電機驅動芯片是集成了一個單相MOSFET驅動器，高側MOSFET和低側MOSFET到一個3mm*3mm8引腳DFN包。與離散組件解決方案相比，SS6208集成解決方案大大減少了封裝寄生效應和板空間。

驅動程序和mosfet已經為半橋應用進行了優化。通過一個較寬的工作電壓范圍，可以優化高側或低側MOSFET柵極的驅動器電壓，以達到較佳的效率。內部自適應非重疊電路通過防止兩個mosfet的同時傳導，進一步減少了開關損耗。

當VCC低于規定的閾值電壓時，UVLO電路可以防止發生故障。為待機模式設計的PIN EN可使芯片進入低靜止電流狀態，電池壽命長。

SS6208是一款專為半橋應用設計的集成驅動器和MOSFET模塊。僅需單個PWM輸入信號即可正確驅動高端和低端MOSFET。

低邊驅動器集成用于驅動接地參考的低導通電阻N溝道MOSFET。該低邊驅動器的電壓軌內部連接至VCC和PGND。

高端驅動器采用集成設計，用于驅動具有低導通電阻的浮地N溝道MOSFET。該高端驅動器的柵極電壓通過一個以開關節點(SW)引腳為參考的自舉電路產生。

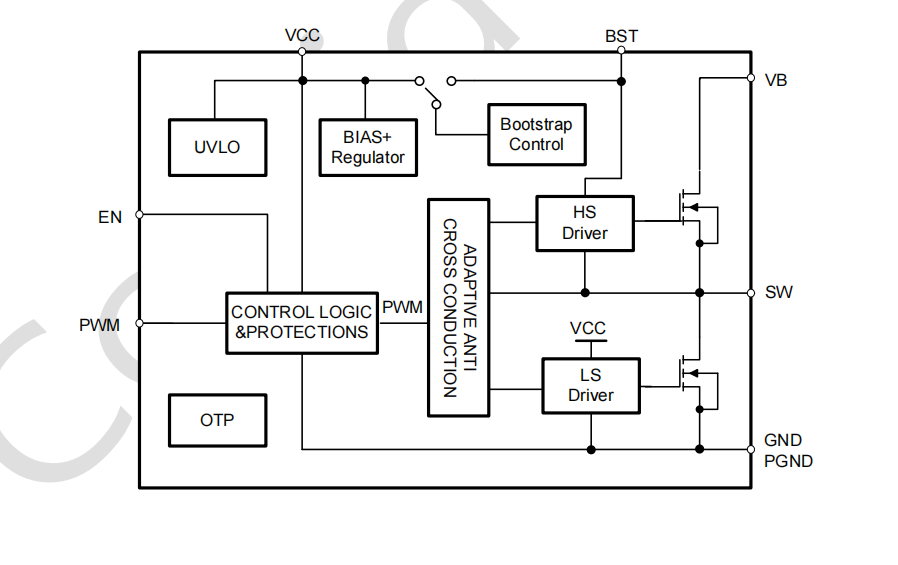

結構圖：

結構圖

馬達驅動芯片- SS6208的特性：

較大額定連續電流4A，峰值8A

引導式高側驅動器

高/低側MOSFET集成

高頻操作（高達1MHz)

PWM輸入兼容3.3V和5V

內部引導二極管

處于電壓鎖定狀態

內部熱停機

適應性保護

封裝：DFN3*3,8個引腳

無鉛設備

深圳率能半導體在電機驅動領域深耕多年，技術以及產品方面已經很完善，如果想了解更多電機驅動的技術資料，請登錄工采網官網進行咨詢。
