ADI公司的ADSP-BF516/ADSP-BF516F和ADSP-BF518/ADSP-BF518F Blackfin處理器集成了雙MAC信號處理引擎,正交RISC類微處理器指令集以及單程指令多數據(SIMD),Blackfin處理器的頻率達400MHz,具有兩個16位MAC,兩個40位ALU,4個8位視頻ALU以及40位移位寄存器,主要用在VoIP、工業控制、馬達控制、微微蜂窩、網絡音頻和測試儀表。ADSP-BF516/ADSP-BF516F和ADSP-BF518/ADSP-BF518F處理器是Blackfin?處理器系列的成員,具有Analog Devices/ Intel Micro Signal Architecture 。
Blackfin處理器具有較好的電源管理和性能。他們的設計是基于一種低功耗和低電壓的技術,并具有片上動態電源管理的特性,這使得其既可以改變工作電壓,也可以改變工作頻率,并顯著地降低整體功耗。這一功能與只改變工作頻率相比,可以使用電量大幅減少,同時可以延長便攜式設備的電池壽命。
ADSP-BF51x處理器是高度集成的,適合下一代嵌入式網絡連接應用的片上系統解決方案。通過將工業標準接口與高性能信號處理核相結合,使得其可以快速開發具有成本效益的各類應用而無需昂貴的外部元件。該系統外設包括:具有IEEE-1588支持的(ADSP-BF518/ADSP-BF518F),IEEE兼容802.3 10/100以太網MAC;一個RSI控制器;一個TWI控制器;兩個UART接口;兩個SPI端口;兩個串行端口(SPORTs);9個通用32位定時器(八個具有PWM功能);馬達控制的三相PWM;實時時鐘;一個看門狗定時器;以及一個并行外設接口(PPI)。
圖1 BF518F方框圖
圖2 BF518F Blackfin處理器核方框圖
ADSP-BF51x處理器具有豐富的外設,這些外設通過幾個高帶寬總線與內核相互連接,為系統配置提供了靈活性,并提供了較好的整體系統性能。該處理器包含了專門的網絡通信模塊和高速串行、并行接口和一個中斷控制器,可以靈活地管理從片上外設或外部來的干擾,還具有電源管理控制功能。以適應不同應用、不同的處理器系統性能和功率特性。
除了通用I/O,旋轉計數器,TWI,三相PWM,實時時鐘和定時器,其他所有的外圍設備均由一個靈活的DMA結構支持,并具有單獨的內存DMA通道,專門用于處理器的各種存儲空間數據傳輸,包括外部SDRAM和異步存儲器。多個片上總線提供了足夠的帶寬,以保證處理器內核正常運行,并保證其他的片上外圍設備的工作。

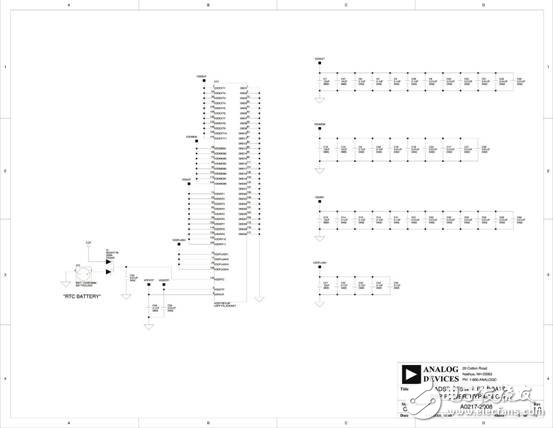

圖3 ADSP-BF518F EZ評估板電路圖(1)
BF518F主要特性
最高為400MHz的高性能Blackfin處理器;
2個16位MAC,兩個40位ALU,4個8位視頻ALU ,40位轉換器RISC式寄存器,以及指令模式,以便于編程和支持編程;
先進的調試,跟蹤和性能監視;
廣泛的工作電壓范圍;
適合汽車應用;
168球CSP_BGA或176引腳LQFP封裝,帶有裸盤。
存儲:
片上內存116k字節;
SDRAM、異步8位和16位存儲器無縫支持外部存儲控制器;
有引導選項的可選4M 位SPI閃速;
內部SPI閃存、OTP存儲器、外部SPI /并行、靈活的引導選項;
存儲器或SPI/UART主機設備;
Lockbox安全技術的代碼安全;
一次性可編程(OTP)存儲器;
存儲器管理單元提供存儲器保護。
外設:
具有IEEE 1588支持的(ADSP-BF518/ADSP-BF518F),IEEE 802.3兼容10/100以太網MAC;
并行外設接口(PPI),支持ITU-R 656視頻數據格式;
2個雙通道,全雙工同步串行端口(SPORT),支持8個立體聲I2S通道;
12個外設DMA,2個由以太網MAC控制;
2個具有外部請求線的,內存到內存DMA;
56中斷輸入的事件處理器;
2個串行外設接口(SPI);
用于MMC、SD、SDIO和CE - ATA的,可移動存儲接口(RSI)控制器;
2個UART支持IrDA;
雙線接口(TWI)控制器;
8個32位定時器/計數器,具有 PWM支持;
三相16位基于中心的PWM單元;
32位通用計數器;
實時時鐘(RTC)和看門狗定時器;
32位核定時器;
40個通用I/O端口(GPIO);
調試/ JTAG接口;
具有倍頻能力的片上PLL。
BF518F應用
VoIP
網絡電話
工業控制
電機控制
毫微微小區
網絡音頻
儀器儀表

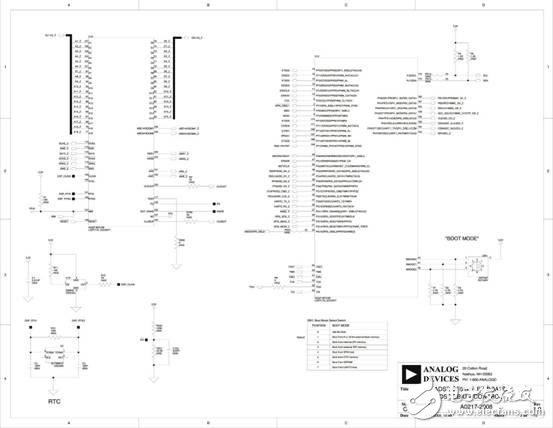

圖4 ADSP-BF518F EZ評估板電路圖(2)
ADSP-BF518F EZ評估板
該評估板用于與VisualDSP++?開發環境相結合,來測試ADSP-BF512/BF512F,ADSP-BF514/BF514F,ADSP-BF516/BF516F和ADSP-BF518/BF518F Blackfin處理器的功能。ADSP - BF518F EZ板是設計用于純實驗室環境中。該板并不適用于消費終端產品,
或者,作為消費終端產品的一部分。該板是一個開放的系統設計,不包括屏蔽外殼,因此可能會造成鄰近其他電氣設備的干擾。此板不應在接近任何醫療設備或RF設備的情況下使用。
ADSP-BF518F EZ評估板主要特性
? ADI ADSP - BF518F Blackfin處理器
核最高性能為400 MHz;
外部總線性能最高為80 MHz;
176引腳LQFP封裝;
25 MHz晶振。
?可編程VDDINT核功率;
ADI公司AD5258 TWI數字電位器
ADI公司ADP1715低壓差線性穩壓器。
?同步動態隨機存取存儲器(SDRAM)
Micron MT48LC32M16A2TG-64 MB(32M×16位)
?并行閃存
Numonyx M29W320EB-4 MB(2M×16位)
? eMMC閃存
Micron MTFC2GDKDM-2GB
? SPI閃存
Numonyx M25P16-16兆
?模擬音頻接口
ADI SSM2603低功耗音頻編解碼器
一個立體聲線路輸出插孔
一個耳機線
一個輸入MIC插孔
一個輸入立體聲線路輸入插孔
?以太網接口
美國國家半導體DP83848 PHY器件10 BaseT和100–BaseTX自動MDIX
? ADC接口
ADI AD7266 2 MSPS,12位,3 通道SAR模擬-數字轉換器
?指輪
松下EVQ- WKA001旋轉編碼器
? 通用異步接收器/發送器(UART)
ADM3202 RS-232線路驅動器/接 收器DB9母連接器
?發光二極管
五個LED:一個板復位(紅色), 三個通用(琥珀色),一個可配置以太網指示燈(琥珀色)和一個電源(綠色)
?按鈕
三個按鈕:一個復位,二個防反跳 邏輯的可編程標記旗
?擴展接口II
下一代擴展接口設計,為大多數的ADSP-BF518F處理器信號提供了通道
?土地柵陣列
輕松地實現了對所有端口引腳,和大多數EBIU信號的探測
?其他特性
JTAG ICE14針接頭Blackfin功率測量跳線
-
