在現代電力電子應用中，IGBT（絕緣柵雙極型晶體管）作為核心功率開關器件，其性能直接影響整個系統的效率和可靠性。揚杰科技推出的DGW40N120CTLQ IGBT模塊憑借其優異的電氣特性和堅固的設計，成為工業逆變器、伺服驅動和不間斷電源等應用的理想選擇。本文將為您詳細介紹這款產品的關鍵特性和應用優勢。

產品概述

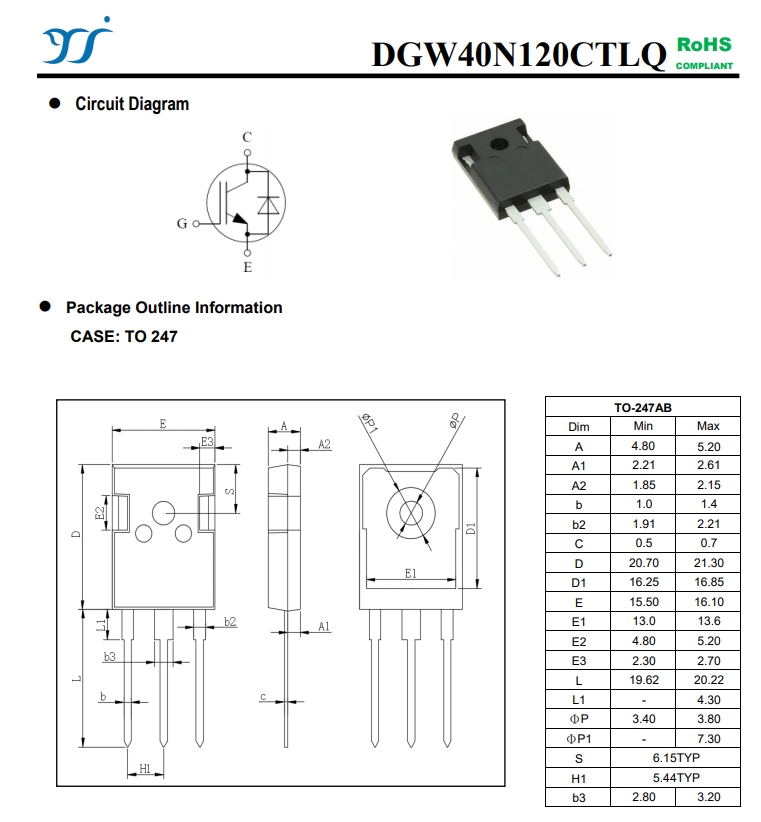

DGW40N120CTLQ是一款1200V/40A的IGBT分立器件，采用標準的TO-247封裝。該產品不僅集成了IGBT芯片，還內置了快速軟恢復反并聯二極管（FWD），為設計工程師提供了完整的功率開關解決方案。其最大結溫高達175℃，并通過了AEC-Q101汽車級認證，展現出卓越的環境適應性和可靠性。

核心性能參數

電壓與電流能力：該器件具有1200V的集電極-發射極擊穿電壓（VCE），在25℃環境下可承載80A的直流集電極電流（IC），即使在100℃高溫下仍能保持40A的連續工作能力。其短路耐受時間達到10μs，為系統提供了寶貴的安全裕度。

低導通損耗：在40A工作電流下，集電極-發射極飽和電壓（VCE(sat)）典型值僅為1.85V（25℃時），即使在150℃高溫下也僅升至2.40V。這種低導通特性顯著降低了功率損耗，提升了系統效率。

開關特性：在600V/40A的典型工作條件下，開關損耗表現出色。25℃時，開通能量（Eon）為3.8mJ，關斷能量（Eoff）為1.7mJ。內置二極管的反向恢復特性同樣優異，25℃時反向恢復時間僅為439ns，反向恢復電荷（Qrr）為2.55μC。

熱管理與可靠性設計

DGW40N120CTLQ采用了優化的熱設計，IGBT部分的結-殼熱阻（Rth(j-c)）低至0.35K/W，二極管部分為0.65K/W。這種高效的熱傳導能力使得器件在滿負荷工作時能有效控制溫升。配合428W（Tc=25℃時）的高功率耗散能力，確保了在嚴苛環境下的長期穩定運行。

產品符合RoHS環保標準，并通過了嚴格的可靠性測試。其工作結溫范圍寬達-40℃至+175℃，存儲溫度范圍為-55℃至+150℃，能夠適應各種惡劣環境條件。260℃的波峰焊耐溫能力（10秒）也保證了生產過程中的可靠性。

典型應用領域

憑借其高性能和可靠性，DGW40N120CTLQ特別適用于以下應用場景：

工業變頻器：用于電機驅動控制系統，提供高效的功率轉換

汽車電子：適用于電動汽車的輔助電源系統和驅動單元

伺服驅動：為AC/DC伺服系統提供精確的功率控制

不間斷電源(UPS)：確保關鍵設備的持續電力供應

工業電源：用于大功率開關電源設計

結語

揚杰科技DGW40N120CTLQ IGBT模塊通過精心設計的電氣特性和熱性能，為工程師提供了一款高效、可靠的功率開關解決方案。無論是面對工業應用的嚴苛要求，還是汽車電子的高可靠性標準，這款產品都能出色地完成任務。隨著電力電子技術向更高效率、更高功率密度方向發展，DGW40N120CTLQ無疑將成為眾多功率轉換應用的優選器件。
