ROHM推出支持負電壓和高電壓(40V/80V)的高精度電流檢測放大器

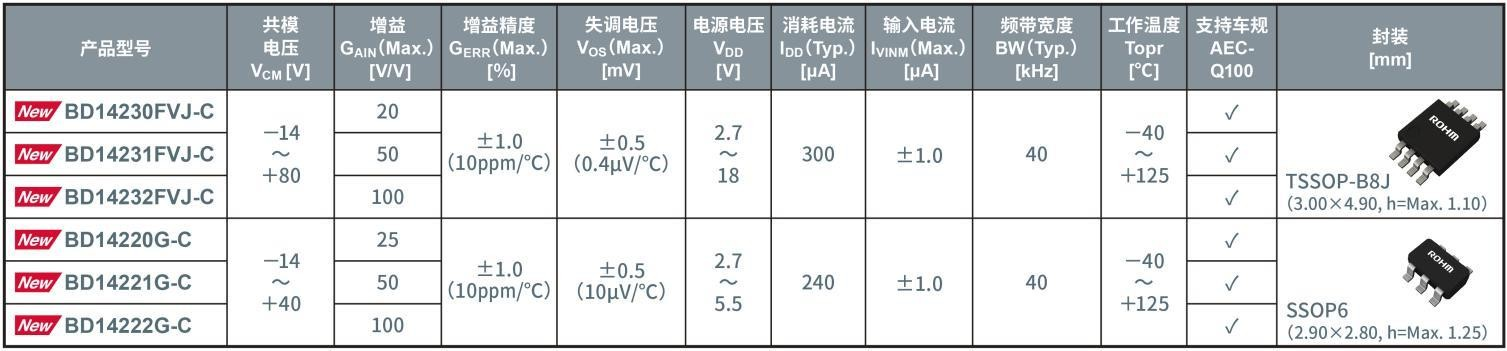

全球知名半導體制造商ROHM(總部位于日本京都市)今日宣布，最新推出符合車規標準AEC-Q100*1的高精度電流檢測放大器“BD1423xFVJ-C”和“BD1422xG-C”。采用 TSSOP-B8J封裝的“BD1423xFVJ-C”支持+80V的輸入電壓，適用于48V電源驅動的DC-DC轉換器、冗余電源、輔助電池、電動壓縮機等高電壓環境。 根據其增益設置可分為“ BD14230FVJ-C ”、 “BD14231FVJ-C”和“BD14232FVJ-C”三種型號。采用小型SSOP6封裝的“BD1422xG-C”支持+40V的輸入電壓，非常適用于車身和驅動控制單元中5V/12V驅動的電源網絡中的電流監測和保護(過電流檢測)等需要節省空間設計的車載設備。根據其增益設置，可分為“BD14220G-C”、“BD14221G-C”和 “BD14222G-C”三種型號。

電流檢測放大器是用來間接測量電路電流的放大器。其作用是放大分流電阻器*2產生的微小電壓降，并將其轉換為可測量的電壓信號，適用于系統控制和監測等應用。

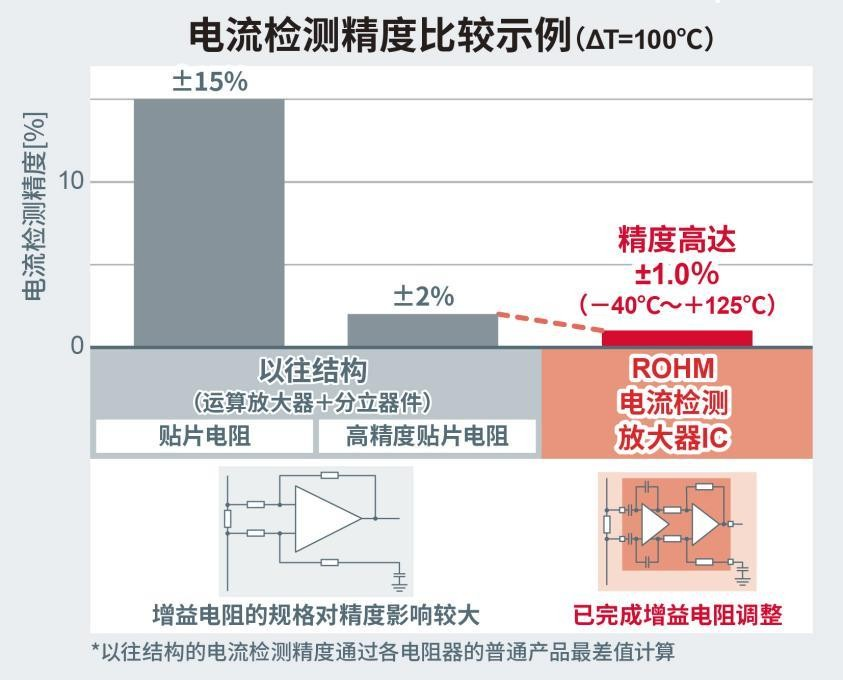

新產品將以往運放+分立器件的運放電路方式進行一體化封裝，更加節省空間，僅通過連接分流電阻器即可進行電流檢測。另外，新產品采用兩級放大器結構，輸入級采用斬波放大器*3，后級采用自穩零放大器*?，通過在IC內部匹配決定增益精度的電阻，不僅可抑制溫度變化的影響，還可實現±1%的高精度且穩定的電流檢測。

此外，即使外置抑制噪聲用的RC濾波電路，新產品也可維持電流檢測精度，有助于減少設計工時。不僅如此，還具有達-14V的負電壓耐受能力，支持反向電壓、反接和負電壓輸入。產品陣容中還新增+80V輸入電壓的產品，支持電動汽車(xEV)等應用使用的48V電源，可滿足車載應用的多樣化需求。

新產品已于2025年2月開始暫以月產10萬個的規模投入量產(樣品價格450日元/個，不含稅)。前道工序的生產基地為ROHM Hamamatsu Co., Ltd.(日本濱松市)，后道工序的生產基地為ROHM Integrated Systems (Thailand)Co., Ltd.(泰國)和ROHM Electronics Philippines, Inc.(菲律賓)。相應的產品也可自Ameya360平臺購買。另外，ROHM還提供評估板便于客戶快速評估應用產品的設計。未來，ROHM將繼續提供有助于提升車載設備精度和可靠性的出色解決方案。

<開發背景>

近年來，隨著電動汽車的普及，車載市場除了傳統的5V/12V電源外，由48V電源驅動的系統不斷增加。隨著各種車載應用的功能增加帶動監測和控制需求旺盛，使得高精度電流檢測至關重要。ROHM的車載電 流檢測放大器融入了多年來自身積累的模擬技術優勢，可滿足車載市場需求，產品不僅對負電壓和高電壓具有出色的耐受能力，還實現高精度電流檢測，有助于提升電動車輛等車載應用的安全性和可靠 性。

<產品陣容>

ROHM還提供適用于工業設備應用的電流檢測放大器“BD1421x-LA”。

<應用示例>

?48V電源系統用“BD1423xFVJ-C”：冗余電源、輔助電池、DC-DC轉換器、電動壓縮機等

?5V/12V 電源系統用“ BD1422xG-C ”：車身DCU( Domain Control Unit)、車身ECU( Electronic Control Unit)等

<電商銷售信息>

電商平臺：Ameya360，一枚起售

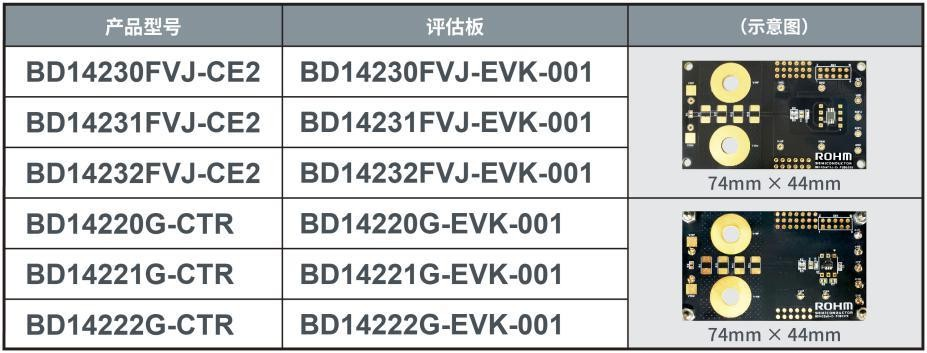

產品型號：

<術語解說>

*1) 車規標準 “AEC-Q100”

AEC是Automotive Electronics Council的縮寫，是大型汽車制造商和美國大型電子元器件制造商聯手制定的汽車電子元器件的可靠性標準。Q100是適用于集成電路(IC)的標準。

*2) 分流電阻器

串聯插入電流路徑中、通過測量兩端的電位差來檢測電路電流的電阻。

*3) 斬波放大器

用來將信號失調和噪聲抑制到最低水平的放大器電路。主要用來精確放大微弱的直流信號和低頻的微小信號。

*4) 自穩零放大器

具有用來提高信號精度的自動校正失調電壓(不必要的噪聲和誤差)功能的放大器。通過內部電路反復進行采樣和校正，即使在工作過程中也可抑制失調電壓。適用于對精度要求非常高的測量和信號處理應用。
