本部分內容適用于和芯星通 UC6580 芯片、UM620 系列、UM621 系列、UM670A、UM680A 及UM681A 模塊。具體指令的適用范圍請參見各指令描述。

接收機出廠時為默認配置。

1.2 衛星系統/衛星號/信號標識

1.2.1 衛星系統標識

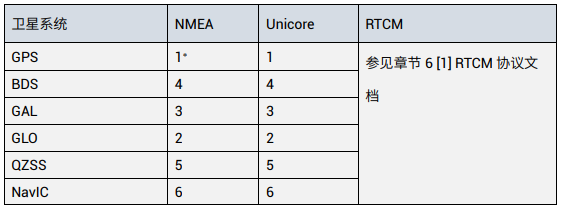

表 1-1 衛星系統標識

1.2.2 衛星號標識

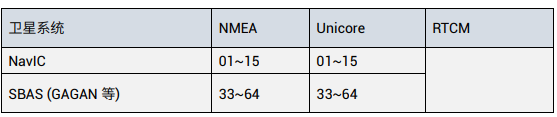

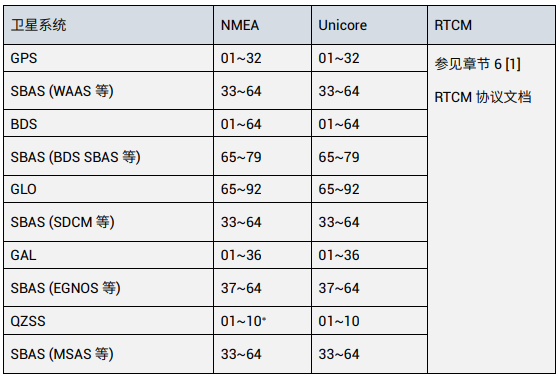

表 1-2 衛星號標識

* UM620S 模塊輸出為 1- GPS/WAAS/QZSS/MSAS 系統 ID，不支持輸出 5。

* UM620S 模塊 QZSS 衛星號為 193~202。

1.2.3 信號標識

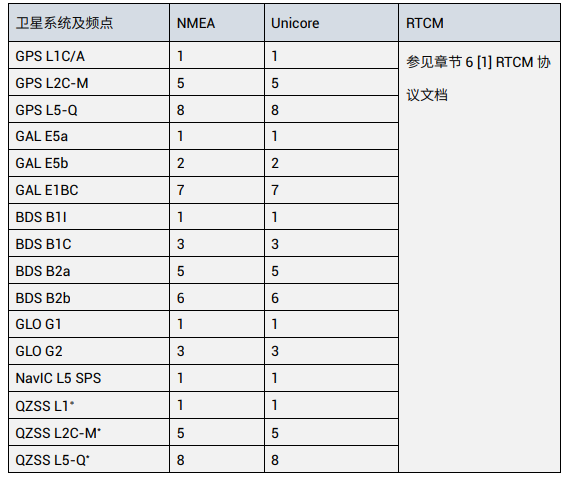

表 1-3 信號 ID

*UM620S 模塊為 GPS/QZSS 聯合輸出，信號 ID GPS/QZSS: 1= L1C/A, 5 = L2C-M, 8 = L5-Q。

1.3 數據類型

在協議中，輸入和輸出的語句被統稱為消息。每條消息均為全 ASCII 字符組成的字符串。

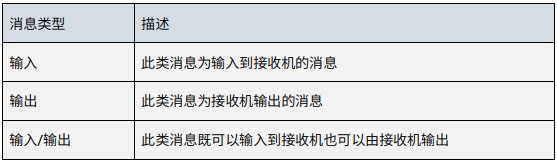

表 1-4 消息類型

該協議文檔中，消息中的數據類型包含如下：

字符串（STR）

字符串由最長 32 個除 ‘r’ 和 ‘n’ 之外的 ASCII 字符組成，如 GPSL1。

無符號整數（UINT）

無符號整數的范圍為 0 ~ 4294967295，有十進制和十六進制兩種表示方法。十進制的無符 號整數由 0 ~ 9 的 ASCII 字符組成，最長 10 個字符，如 123、4291075193。十六進制無符 號整數以字符 h 或 H 開始，后面緊跟著 0 ~ 9 與 a ~ f 或 A ~ F ASCII 字符組成的字符串， 最長 8 個字符（不含開始的 h 或 H），如 hE10、hE41BA7C0。

有符號整數（INT）

有符號整數由 0 ~ 9 和負號的 ASCII 字符組成，最長 10 個字符（不含負號），其范圍為：- 2147483648 ~ 2147483647，如 123217754、-245278。

雙精度浮點（DOUBLE）

雙精度浮點數據由 0 ~ 9 和負號、小數點的 ASCII 字符組成，最長 20 個字符，其范圍為： -2^1023 ~ 2^1023，如 3.1415926、-9024.12367225。

無符號長整數（UINT64）

若是十六進制，最長 16 個字符（不含字頭 H 或 h）。

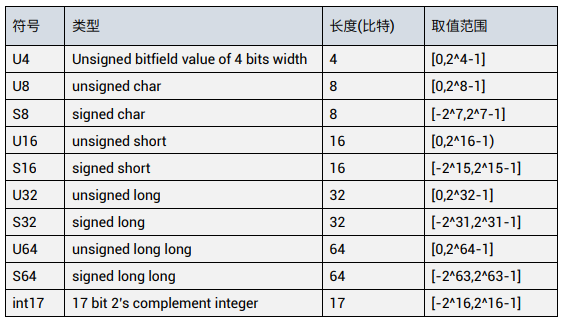

表1-5數據類型

1.4 啟動信息

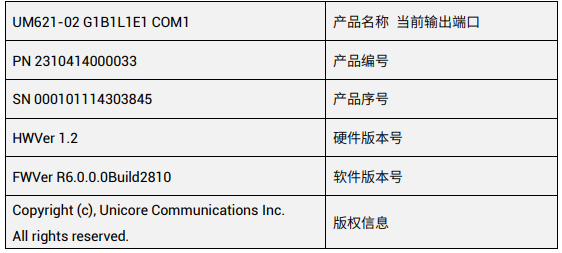

產品在每次啟動后會輸出啟動信息，包括產品名稱、當前輸出端口、產品編號、產品序號、 硬件版本、軟件版本和版權信息。以 UM621-02 產品為例：

注：如有更新，請以和芯星通官網發布最新文件為準。
