TPS54320 是一款功能齊全的 17V、3A 同步降壓轉換器，通過高效率和集成高側和低側 MOSFET 針對小型設計進行了優化。通過電流模式控制（減少元件數量）和選擇高開關頻率（減少電感器的占用空間），可以進一步節省空間。

輸出電壓?jiǎn)?dòng)斜坡由 SS/TR 引腳控制，該引腳允許作為獨立電源運行或在跟蹤情況下運行。通過正確配置 enable 和 open drain power good 引腳，也可以進行電源排序。
*附件：tps54320.pdf

高側 FET 上的逐周期電流限制可在過載情況下保護器件，并通過低側拉電流限制來防止電流失控。如果過流情況持續的時間超過預設時間，則會觸發打嗝保護。當芯片溫度超過熱關斷溫度時，熱關斷功能將禁用該器件。TPS54320 采用 14 引腳、3.5mm × 3.5mm VQFN 熱增強型封裝。

特性

• 集成 57mΩ/50mΩ MOSFET
• 分離電源軌：PVIN 上為 1.6 至 17 V
• 200kHz 至 1.2MHz 開關頻率
• 與 External Clock 同步
• 0.8V 電壓基準，精度為 ±1%
• 2μA 低關斷靜態電流
• 打嗝過流保護
• 單調啟動至預偏置輸出
• –40°C 至 150°C 工作結溫范圍
• 與 TPS54620 引腳對引腳兼容
• 可調慢速啟動 / 電源排序
• 用于欠壓和過壓監控的電源良好輸出
• 可調輸入欠壓鎖定 （UVLO）
• 由 SwitcherPro? Software Tool 提供支持

參數

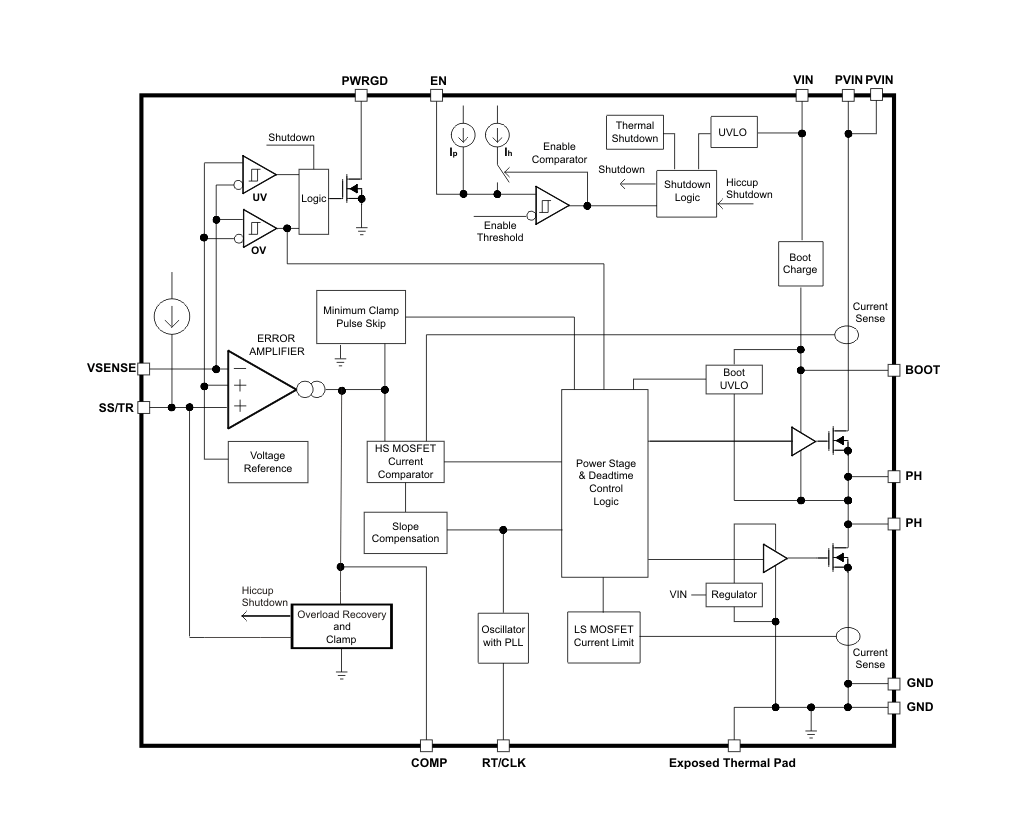

方框圖

1. 產品概述

TPS54320是一款高性能的同步降壓（Buck）DC-DC轉換器，專為17V以下、3A以下的應用設計。該轉換器集成了高側和低側MOSFET，具有高效率、小尺寸和易于使用的特點。

2. 主要特性

• ?集成MOSFET?：內置57mΩ（高側）和50mΩ（低側）的MOSFET，提高轉換效率。
• ?寬輸入電壓范圍?：支持4.5V至17V的輸入電壓，適應多種電源環境。
• ?高開關頻率?：支持200kHz至1.2MHz的開關頻率，優化電感尺寸和轉換效率。
• ?外部時鐘同步?：可以通過RT/CLK引腳與外部時鐘同步，方便多電源系統設計。
• ?多種保護功能?：包括過流保護、過壓保護、欠壓鎖定（UVLO）和熱關斷，提高系統可靠性。
• ?靈活的啟動和跟蹤?：通過SS/TR引腳實現慢啟動和電源跟蹤功能，滿足復雜電源管理需求。

3. 應用領域

• ?寬帶、網絡和通信基礎設施?
• ?自動化測試和醫療設備?
• ?DSP和FPGA的點負載應用?

4. 功能描述

• ?固定頻率PWM控制?：采用峰值電流模式控制，實現穩定的輸出電壓調節。
• ?連續電流模式操作?：在正常負載條件下以連續電流模式工作，確保輸出電壓穩定。
• ?輸入電壓引腳?：VIN和PVIN引腳可以單獨或聯合使用，以適應不同的電源配置。
• ?精確的電壓參考?：內置0.8V電壓參考，具有±1%的精度。
• ?軟啟動和跟蹤?：通過SS/TR引腳實現軟啟動和電源跟蹤，減少啟動時的浪涌電流。
• ?電源良好輸出?：PWRGD引腳用于指示輸出電壓是否在正常范圍內，方便系統監控。

5. 設計指南

• ?輸出電壓設置?：通過調整反饋分壓器的電阻值來設置所需的輸出電壓。
• ?電感選擇?：根據負載電流和期望的輸出紋波選擇合適的電感值。
• ?輸出電容選擇?：推薦使用低ESR的陶瓷電容器，以減小輸出紋波和提高穩定性。
• ?布局建議?：提供詳細的布局指南，包括關鍵元件的放置和走線建議，以優化性能。

6. 封裝與訂購信息

• ?封裝類型?：14引腳VQFN封裝，尺寸為3.5mm×3.5mm。
• ?訂購信息?：提供多種型號的TPS54320供選擇，具體訂購信息請參考數據手冊或TI官方網站。

7. 文檔與支持

• ?數據手冊?：提供詳細的技術規格、應用信息和設計指南。
• ?WEBENCH工具?：支持使用WEBENCH Power Designer進行定制設計，簡化設計流程。
• ?社區資源?：鏈接到TI的E2E?在線社區，方便工程師交流和解決問題。

8. 安全與合規

• ?絕對最大額定值?：明確列出器件在工作時應避免超過的電氣和溫度條件。
• ?環境要求?：指出存儲和操作溫度范圍，確保器件在惡劣環境下的可靠性。
