TPS54262-Q1 器件是一款具有低功耗的 60V、2A 降壓開關模式電源 模式和帶有集成 NMOS 開關 FET 的可編程電壓監控器。集成輸入 電壓線路前饋拓?fù)浣Y(jié)構改善了電壓模式降壓的線路瞬態調節 調節器。穩壓器具有逐周期電流限制。該器件還具有低功耗 在輕負載條件下運行模式，將電源電流降至 50 μA（典型值）。由 將 EN 引腳拉低，電源關斷電流降至 1 μA（典型值）。

開漏復位信號指示標稱輸出何時降至復位以下 閾值由外部電阻分壓器網絡設置。輸出電壓?jiǎn)?dòng)斜坡為 由軟啟動電容器控制。有一個內部欠壓關斷，即 當輸入電源斜坡降至 2.6 V 時激活。該器件具有短路保護功能 在過載情況下保護器件的電路，還具有熱關斷功能 保護。
*附件：tps54262-q1.pdf

特性

• 異步開關模式穩壓器
• 適用于汽車應用
• 3.6V 至 48V 工作范圍，可承受
  高達 60V 的瞬態電壓
• 2A 最大負載電流
• 50μA 典型靜態電流
• 200kHz 至 2.2MHz 開關頻率
• 0.8 V ± 1.5% 電壓基準
• 高電壓容限使能輸入
• 使能周期軟啟動
• 內部電源開關上的轉換速率控制
• 適用于輕負載條件的低功耗模式
• 用于上電復位的可編程延遲
• 誤差放大器的外部補償
• 用于快速負
  瞬變的重置功能濾波時間
• 可編程過壓、欠壓輸出
  監視器
• 熱傳感和關斷
• 開關限流保護
• FET 的短路和過流保護
• 結溫范圍：–40°C 至 150°C
• 20 引腳 HTSSOP PowerPAD? 封裝

參數

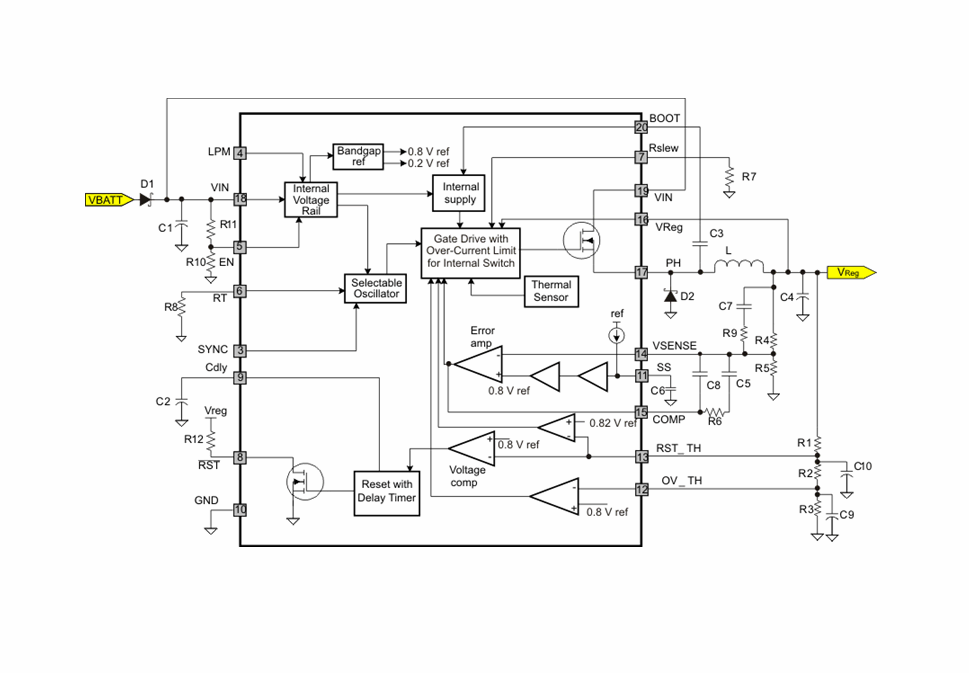

方框圖

1. 產品概述

• ?設備名稱?：TPS54262-Q1
• ?類型?：60V、2A步降（Buck）DC-DC轉換器
• ?特點?：低靜態電流、電壓監控器、適用于汽車應用

2. 主要特性

• ?輸入電壓范圍?：3.6V至48V，可承受高達60V的瞬態電壓
• ?輸出電壓?：可編程，范圍從0.9V至18V
• ?最大負載電流?：2A
• ?靜態電流?：典型值為50μA，在輕載模式下的低功率模式下可降低到50μA
• ?開關頻率?：200kHz至2.2MHz可調
• ?保護功能?：過壓保護、欠壓保護、短路保護、過流保護、熱關斷

3. 應用領域

• 汽車遠程信息處理
• eCall系統
• 汽車信息娛樂系統
• 集群系統（包括頭單元、導航、顯示）

4. 功能描述

• ?低功率模式?：在輕載條件下自動進入低功率模式，降低靜態電流
• ?軟啟動?：通過外部軟啟動電容控制輸出電壓的啟動斜率
• ?電壓監控器?：具有可編程的復位功能和延遲時間，當輸出電壓低于設定閾值時產生復位信號
• ?外部同步?：可通過SYNC引腳與外部時鐘同步
• ?熱關斷?：內置熱關斷電路，防止過熱損壞

5. 電氣特性

• 詳細列出了包括輸入電源、開關模式供電、使能（EN）引腳、復位延遲、低功率模式、軟啟動、同步、過壓監視器等關鍵電氣參數。

6. 典型應用電路

• 提供了TPS54262-Q1的典型應用電路圖，包括輸入電容、輸出電容、電感、肖特基二極管等外部組件的連接方式。

7. 設計指南

• ?組件選擇?：提供了電感、輸入電容、輸出電容、軟啟動電容、引導電容等的選擇建議。
• ?PCB布局?：強調了PCB布局中關鍵組件的布局要求，以減少EMI和噪聲干擾。
• ?功率預算和溫度估算?：提供了計算功率損耗和結溫的方法，以確保設備在允許的工作溫度范圍內運行。

8. 封裝與訂購信息

• 提供了TPS54262-Q1的封裝類型和訂購信息，包括HTSSOP（PWP）20引腳封裝、封裝尺寸、引腳配置、訂購代碼等。

9. 應用支持

• ?文檔和資源?：提供了數據手冊、應用筆記、設計工具等支持資源，幫助用戶進行電路設計和調試。
• ?社區支持?：鏈接到TI的E2E在線社區，方便用戶獲取技術支持和交流經驗。

TPS54262-Q1是一款高性能的步降DC-DC轉換器，適用于需要寬輸入電壓范圍和高效率電源管理的汽車應用。其低功率模式、軟啟動、電壓監控器等功能，使其能夠在各種工作條件下提供穩定的電源輸出。
