TPS6262x 器件系列提供高頻同步降壓直流/直流轉換器 針對電池供電的便攜式應用進行了優化。該 TPS6262x 器件支持高達 600mA 的負載電流，并允許使用低成本片式電感器和 電容器。

這些器件具有 2.3 V 至 5.5 V 的寬輸入電壓范圍，支持各種應用 由具有擴展電壓范圍的鋰離子電池供電。不同的固定電壓輸出版本 的電壓范圍為 1.2 V 至 2.3 V。
*附件：tps62620.pdf

TPS6262x 器件以 6MHz 的穩壓開關頻率運行，并進入 省電模式可在輕負載電流下運行，以在整個負載范圍內保持高效率 電流范圍。

脈沖頻率調制 （PFM） 模式通過減少 輕負載和待機運行期間的靜態電流為 31 μA（典型值）。對于噪聲敏感型 應用，該器件可以通過以下方式強制進入固定頻率脈寬調制 （PWM） 模式 將 MODE 引腳拉高。

TPS6262x 器件可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 他們是 采用 6 引腳芯片級封裝 （WCSP）。

特性

• 2.3 V 至 5.5 V 的寬輸入電壓范圍
• 6 MHz 穩壓頻率工作
• 6 MHz 工作頻率時效率為 90%
• 31 μA 靜態電流
• 同類最佳負載和線路瞬態
• ±2% 總直流電壓精度
• 自動 PFM/PWM 模式切換
• 低紋波輕負載 PFM 模式
• 內部軟啟動，120μs 啟動時間
• 集成有源斷電排序
  （僅限 TPS62624）
• 電流過載和熱關斷
  保護

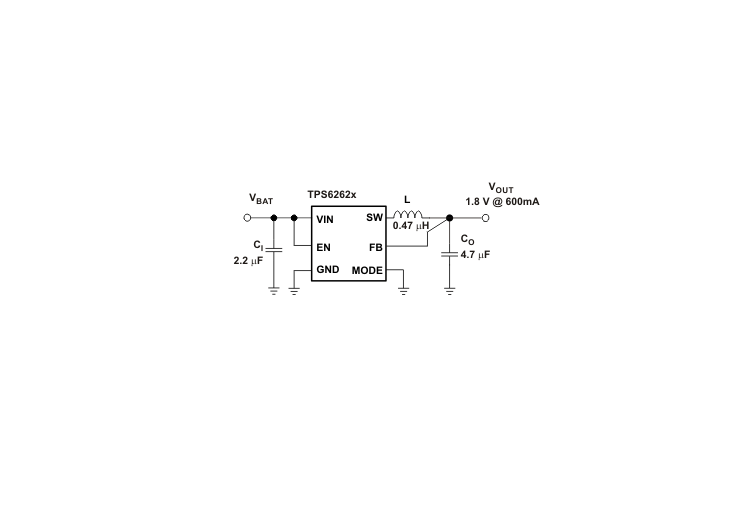

• 需要三個表面貼裝外部元件
  （1 個 MLCC 電感器、2 個陶瓷
  電容器）
• 完整的 1 mm 以下元件輪廓解決方案
• 總解決方案尺寸 < 12 mm^2^
• 采用 6 引腳 NanoFree? （WCSP）
  常規封裝和超薄封裝
  參數

  方框圖


一、產品概述

TPS62620是Texas Instruments推出的一款600mA、6MHz高效率降壓轉換器，專為電池供電的便攜式應用設計。該芯片采用芯片級封裝（WCSP），具有小尺寸、低靜態電流和自動PFM/PWM模式切換功能。

二、主要特性

• ?高效率?：在6MHz操作下效率可達90%。
• ?低靜態電流?：典型值為31μA，有助于延長電池壽命。
• ?寬輸入電壓范圍?：支持2.3V至5.5V的輸入電壓。
• ?固定輸出電壓選項?：提供多種固定輸出電壓版本，從1.2V到2.3V。
• ?自動PFM/PWM模式切換?：根據負載電流自動在PFM和PWM模式之間切換，優化效率。
• ?快速瞬態響應?：適用于對負載和線路瞬態響應要求高的應用。
• ?小尺寸封裝?：采用6引腳NanoFree?（WCSP）封裝，解決方案尺寸小于12mm2。

三、應用領域

• 移動電話
• 智能手機
• WLAN、GPS和藍牙應用
• DTV調諧器應用
• DC/DC微模塊

四、電氣特性

• ?輸入電壓范圍?：2.3V至5.5V
• ?輸出電壓范圍?：多種固定選項，如1.2V、1.5V、1.8V等
• ?最大負載電流?：600mA
• ?開關頻率?：6MHz（TPS62624為可調頻率）
• ?靜態電流?：典型值為31μA
• ?熱關斷保護?：防止芯片過熱損壞

五、功能描述

• ?自動PFM/PWM模式切換?：在輕負載時進入PFM模式以降低靜態電流，在重負載時切換回PWM模式以維持高效率。
• ?內部軟啟動?：限制啟動時的電流沖擊，保護電源和負載。
• ?短路保護?：內置P溝道MOSFET電流限制，防止短路損壞。
• ?熱關斷?：當結溫超過一定閾值時，自動關閉輸出以保護芯片。

六、封裝與尺寸

• ?封裝類型?：6引腳NanoFree?（WCSP）封裝
• ?尺寸?：1.30mm x 0.96mm（體尺寸）

七、設計指南

• ?電感選擇?：推薦電感值為0.3μH至1.3μH，具體取決于應用需求。
• ?輸出電容選擇?：推薦使用低ESR的陶瓷電容，以確保穩定性和紋波性能。
• ?布局建議?：強調輸入電容、電感和輸出電容應盡可能靠近芯片，以減小寄生電感和電阻。
