      TPS62620 采用芯片級封裝的 500mA、6MHz 同步降壓轉換器

      數據：

      描述

      TPS6262x器件系列提供針對電池供電的便攜式應用而優化的高頻同步降壓DC /DC轉換器。 TPS6262x器件專為低功耗應用而設計，可支持高達600 mA的負載電流，并允許使用低成本芯片電感和電容。

      具有2.3 V至5.5 V的寬輸入電壓范圍，這些器件支持由具有擴展電壓范圍的鋰離子電池供電的應用。不同的固定電壓輸出版本可在1.2 V至2.3 V范圍內使用。

      TPS6262x器件以6 MHz的穩定開關頻率工作，并在輕負載電流下進入省電模式，以保持高效率整個負載電流范圍。

      脈沖頻率調制（PFM）模式通過在輕負載和待機操作期間將靜態電流降至31μA（典型值）來延長電池壽命。對于噪聲敏感應用，可以通過將MODE引腳拉高來強制器件進入固定頻率脈沖寬度調制（PWM）模式。

      TPS6262x器件可在-40°C的自由空氣溫度范圍內工作到85°C。它們采用6引腳芯片級封裝（WCSP）。

      特性

      • 2.3 V至5.5 V的寬輸入電壓范圍
      • 6 MHz穩壓頻率操作
      • 6 MHz工作時效率為90％
      • 31μA靜態電流
      • 同類最佳負載和線路瞬態
      • ±2％總計直流電壓精度
      • 自動PFM /PWM模式切換
      • 低紋波輕負載PFM模式
      • 內部軟啟動，120μs啟動時間
      • 集成有源掉電排序
        （僅限TPS62624）
      • 電流過載和熱關斷
        保護
      • 三個表面貼裝外部元件
        要求（一個MLCC電感器，兩個陶瓷電容器）
      • 完整的亞1毫米組件型材解決方案
      • 總溶液尺寸＆lt; 12 mm 2
      • 采用6引腳NanoFree?（WCSP） - 常規和超薄包裝

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS62620 TPS62612 TPS62615 TPS62616 TPS62619 TPS62621 TPS62622 TPS62623 TPS62624 TPS62625
      2.3 ? ? 2.3 ? ? 2.3 ? ? 2.3 ? ? 2.3 ? ? 2.3 ? ? 2.3 ? ? 2.3 ? ? 2.3 ? ? 2.3 ? ?
      5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      1.82 ? ? 1.5 ? ? 1.2 ? ? 2.15 ? ? 1.8 ? ? 1.8 ? ? 1.5 ? ? 1.225 ? ? 1.2 ? ? 1.2 ? ?
      1.82 ? ? 1.5 ? ? 1.2 ? ? 2.15 ? ? 1.8 ? ? 1.8 ? ? 1.5 ? ? 1.225 ? ? 1.2 ? ? 1.2 ? ?
      0.6 ? ? 0.35 ? ? 0.35 ? ? 0.35 ? ? 0.35 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      5400 ? ? 5400 ? ? 5400 ? ? 5400 ? ? 5400 ? ? 5400 ? ? 5400 ? ? 5400 ? ? 5400 ? ? 5400 ? ?
      6600 ? ? 6600 ? ? 6600 ? ? 6600 ? ? 6600 ? ? 6600 ? ? 6600 ? ? 6600 ? ? 6600 ? ? 6600 ? ?
      0.031 ? ? 0.031 ? ? 0.031 ? ? 0.031 ? ? 0.031 ? ? 0.031 ? ? 0.031 ? ? 0.031 ? ? 0.031 ? ? 0.031 ? ?
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Output Discharge
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Output Discharge
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Output Discharge
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Synchronous Rectification ? ?
      Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ? Voltage Mode ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      DSBGA ? ? DSBGA ? ? DSBGA ? ? DSBGA ? ? DSBGA ? ? DSBGA ? ? DSBGA ? ? DSBGA ? ? DSBGA ? ? DSBGA ? ?

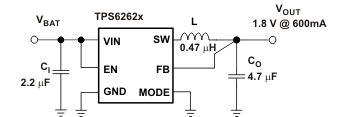

      方框圖 (1)
