工業自動化中EtherCAT轉Profinet網關的速度控制模式配置與優化

在工業自動化系統中，不同通信協議的設備互連常需借助協議轉換網關。例如將支持EtherCAT協議的匯川伺服驅動器接入西門子Profinet網絡時，需通過EtherCAT轉Profinet網關模塊（如XD-ECPNm20網關）實現數據互通。這類設備如同“協議翻譯官”，在復雜的工業場景中架起數據傳輸?shù)臉蛄骸?/p>

硬件連接與基礎配置

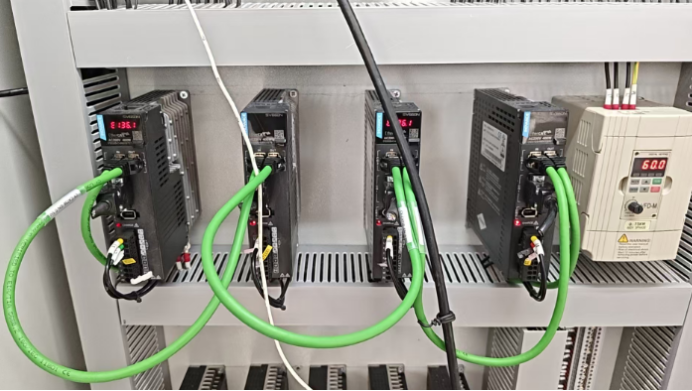

首先需確認硬件接線：將PLC的Profinet端口與網關的Profinet接口連接，再將網關的EtherCAT端口接入伺服驅動器的通信端子。

以匯川IS620N伺服為例，其支持七種伺服模式，而速度控制模式需通過報文配置實現。

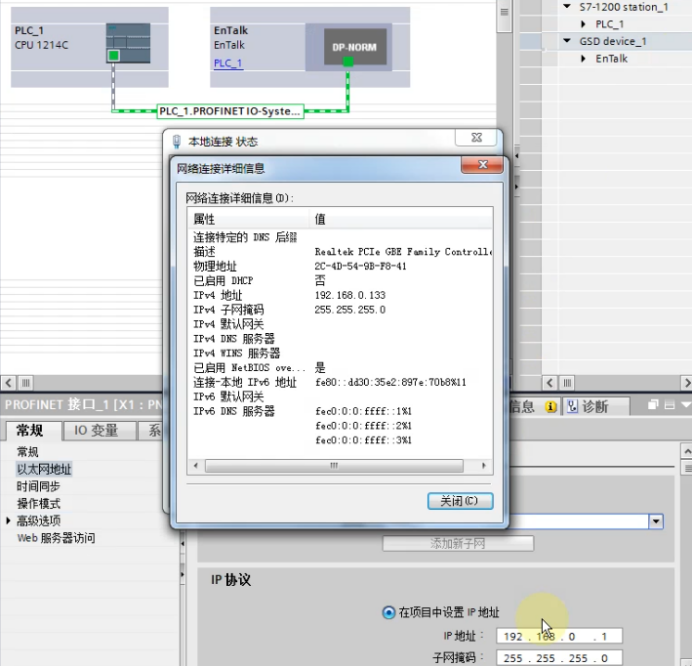

在網關配置軟件中，需設置Profinet側的網絡參數（如IP地址、設備名稱）

EtherCAT側從站設備映射表，確保數據幀的對應關系。

速度控制模式的參數化設置

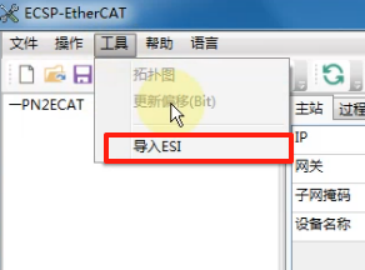

通過伺服的EDS文件導入EtherCAT轉Profinet網關設備描述

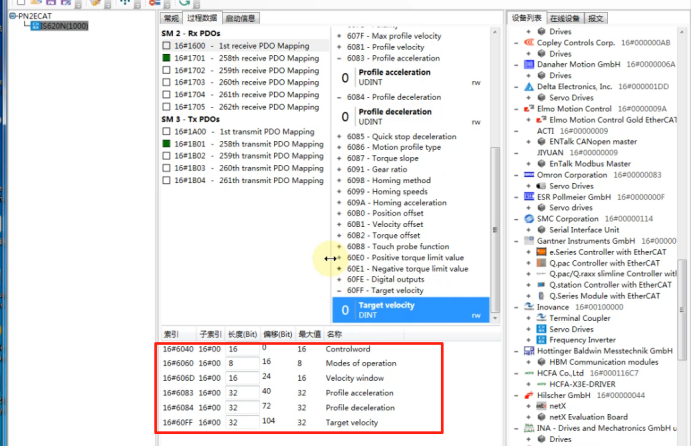

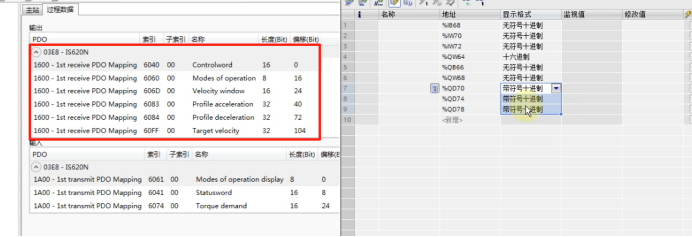

建立Profinet輸入輸出數據區與EtherCAT過程數據的映射關系。

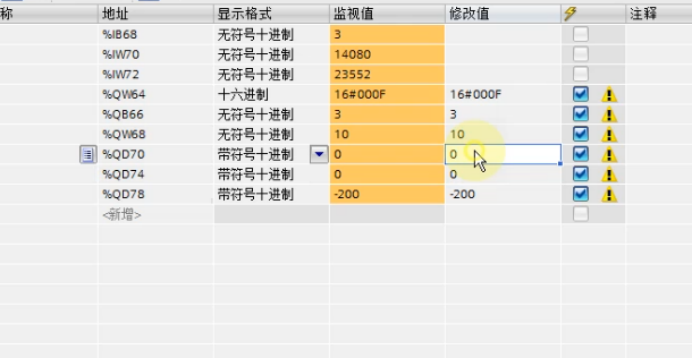

在PLC編程軟件（如博途TIA Portal）中創建速度控制功能塊，將目標速度值寫入對應的輸出地址。

通過上述步驟，設備維護人員可構建穩定可靠的EtherCAT轉Profinet混合網絡。速度控制模式的實際效果如同交響樂團的指揮棒——參數設置如同調音，硬件連接如同樂譜架設，最終在自動化設備的協奏中實現精準的速度響應。
