具身智能機器人，通常由多個子系統組成，而 MOSFET 作為關鍵的功率開關器件，在多個子系統中扮演著核心角色。下面我們來拆解一下：

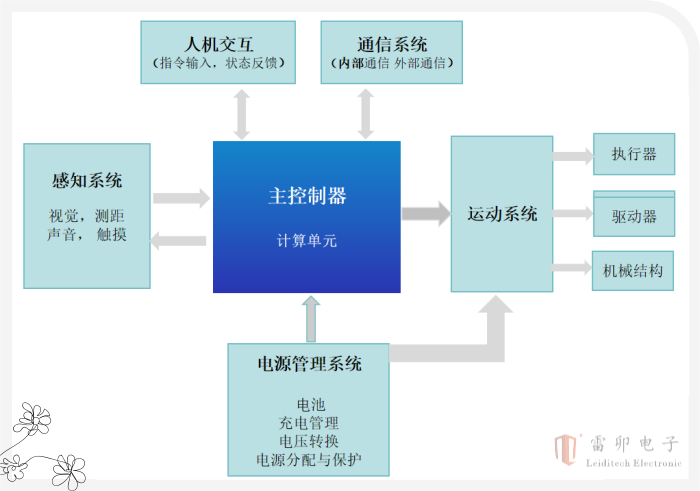

一、 具身智能機器人的主要組成部分

1、主控制器/計算單元：

機器人的“大腦”。通常是高性能處理器（如CPU、GPU、NPU）組成的計算平臺，運行操作系統、AI算法、路徑規劃、決策控制等。

2、感知系統：

機器人的“感官”。

傳感器：攝像頭（視覺）、激光雷達/超聲波雷達（測距、建圖）、IMU（慣性測量單元，姿態）、編碼器（電機位置/速度）、力/力矩傳感器、麥克風（聲音）、觸摸傳感器等。

傳感器接口與處理電路：負責采集、濾波、放大、模數轉換傳感器信號。

3、運動系統：

機器人的“肢體”。

執行器：最核心的是電機（直流有刷電機、直流無刷電機、步進電機、伺服電機）。還可能包括液壓/氣動執行器（在工業機器人或大型機器人中更常見）。

驅動器/功率放大器：將控制信號（來自主控制器）轉換成驅動執行器所需的大電流/大電壓功率信號。這是MOSFET應用最密集的地方。

機械結構：關節、連桿、齒輪箱、輪子/履帶等。

4、電源管理系統：

電池：通常是鋰離子/鋰聚合物電池組。

充電管理電路：控制電池充電過程。

電壓轉換模塊：將電池電壓轉換成系統各部分（主控、傳感器、驅動器等）所需的不同電壓等級（如12V, 5V, 3.3V, 1.8V等）。DC-DC轉換器大量使用MOSFET。

電源分配與保護：開關控制各路電源通斷，過壓/過流/欠壓保護。

5、通信系統：

內部通信總線：CAN, I2C, SPI, UART, Ethernet等，連接主控與各子系統。

外部通信：Wi-Fi,藍牙, 4G/5G,以太網等，用于與云端、其他設備或用戶交互。

人機交互：顯示屏、揚聲器、指示燈、觸摸屏、語音交互模塊等。

軟件與算法：操作系統、驅動程序、感知算法（SLAM、目標檢測識別）、導航規劃算法、運動控制算法、決策AI、應用程序等。

二、MOSFET在智能機器人中的應用及選型要點

MOSFET在智能機器人的核心作用是在各種電路中作為高效、快速、可控的電子開關或放大器，用于功率控制和轉換。

1、電機驅動（運動系統-驅動器）

（1）MOSFET應用

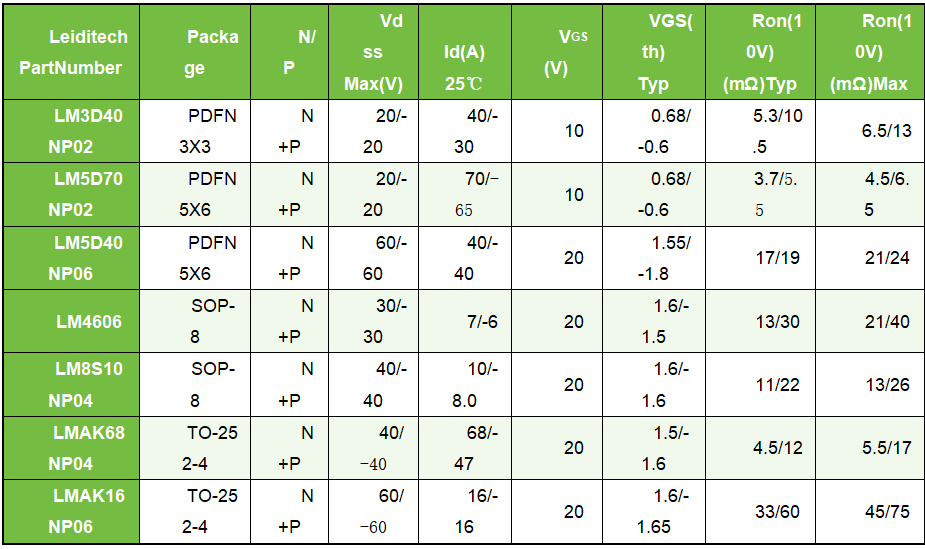

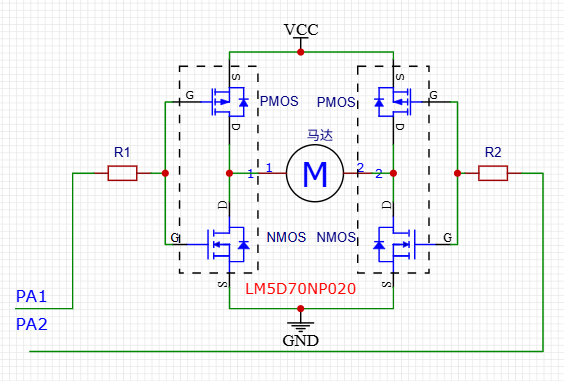

H橋驅動電路(有刷直流電機）：由4個MOSFET組成全橋或半橋電路，或者用上海雷卯兩顆合封（N+P）MOSFET精確控制MOSFET的開通和關斷，可以控制電機的方向、速度（通過PWM脈寬調制）和啟停。開關損耗和導通損耗是關鍵。N+P合封MOSM,驅動簡單，電路尺寸更小。下圖為合封。

三相逆變器(無刷直流電機/永磁同步電機)：由6個MOSFET（每相上橋臂和下橋臂各一個）組成三相全橋逆變電路，或三顆合封MOSFET，通過精確控制MOSFET的開關時序（通常采用空間矢量脈寬調制SVPWM），產生旋轉磁場驅動電機。要求開關頻率高、開關速度快、損耗低。

（2）常用MOSFET類型：

功率MOSFET： 這是最主要的應用。根據電機功率（電壓、電流）選擇合適規格的N溝道增強型MOSFET。

低導通電阻MOSFET：至關重要！導通電阻直接決定導通損耗和發熱。常用Trench MOSFET或Super Junction MOSFET技術實現低Rds(on)。

快速開關MOSFET：高開關頻率可提高控制精度和效率，降低電機噪聲（人耳可聞噪聲）。需要低柵極電荷和米勒電容。

集成模塊：為簡化設計、提高功率密度和可靠性，常使用將MOSFET、柵極驅動、保護電路集成在一起的IPM或PIM。

（3）選型關鍵參數：

額定電壓、額定電流、導通電阻、柵極電荷、開關速度、熱阻、封裝。

上海雷卯有多種型號MOSFET適合用于智能機器人電機驅動。

2、電源管理系統

（1）MOSFET在電源管理系統應用

同步整流：DC-DC轉換器(降壓/升壓/升降壓)

電池保護板：MOSFET串聯在電池組充放電回路中，作為開關。當檢測到過充、過放、過流或短路時，關斷MOSFET以切斷回路，保護電池安全。要求導通電阻極低（減小壓降損耗）、開關速度適中、可靠性極高。

負載開關：控制子系統電源的通斷（如關閉未使用的傳感器模塊以省電）。MOSFET作為受控開關串聯在電源路徑上。要求導通電阻低、關斷漏電流小。

（2）電源管理常用MOSFET類型

功率MOSFET：用于DC-DC主開關和同步整流開關。同樣追求低Rds(on)和高開關速度。

低導通電阻MOSFET：在同步整流和負載開關中至關重要。

專用電池保護MOSFET：通常為N溝道，具有極低的導通電阻和適合保護板應用的封裝。

小信號MOSFET：可能用于控制邏輯或輔助電源開關。

（3）選型關鍵參數

額定電壓、額定電流、導通電阻、柵極電荷、開關速度（對于開關管）、體二極管特性（對于同步整流）、關斷漏電流（對于負載開關）。

3、傳感器接口與執行器控制

（1）作用

高功率傳感器/執行器驅動：某些特殊傳感器（如大功率激光發射管）或執行器（如電磁閥、大功率LED燈）可能需要MOSFET作為開關來控制其供電。

脈沖信號放大：在驅動某些需要較大電流脈沖的傳感器（如超聲波發射器）時，可能用到MOSFET進行功率放大。

（2）常用MOSFET類型：

中小功率MOSFET：通常對開關速度要求不如電機驅動那么高，更關注導通電阻和成本。

邏輯電平MOSFET：方便由微控制器GPIO直接驅動。比如說2N2007。

（3）選型關鍵參數：

額定電壓、額定電流、導通電阻、柵極閾值電壓。

綜上所述: MOSFET在智能機器人中的核心戰場是電機驅動和電源管理（特別是DC-DC轉換器中的同步整流）。上海雷卯有多種型號參數適合智能機器人應用，如有需求請聯系上海雷卯團隊。
