【摘要前言】
在之前的4月，2025慕尼黑上海電子展在上海新國際博覽中心順利開啟，Samtec虎家團隊在現場帶來Demo總動員和技術分享盛宴。Electronica上海展快報 | Samtec Demo總動員！
本次演示，來自于展會現場的第四個Demo，呈現了多個Samtec連接器產品運行在56G速率的優秀性能表現。

【演示細節】
這是一款先進的原型機，融合了Samtec的高性能互連產品與Credo的前沿芯片技術，所有展示的互連產品和芯片均已實現商用。Credo提供了56G芯片Bald Eagle，生成數百個PRBS-31通道，且全部都運行在56G速率。所以全部帶寬輸出高達5.8T/s。

運行過程中，所有的細節數據都是由演示中的Chassis實時產生并捕捉到。

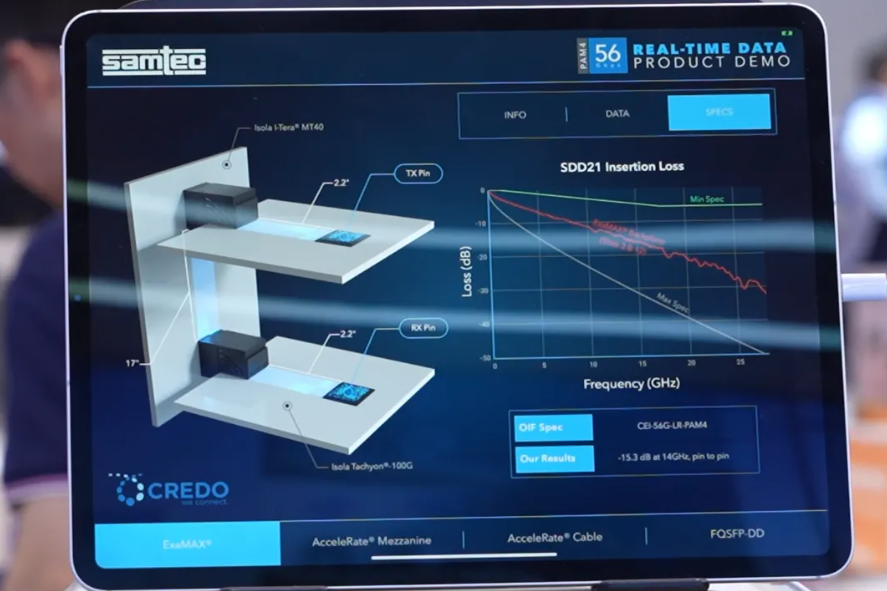

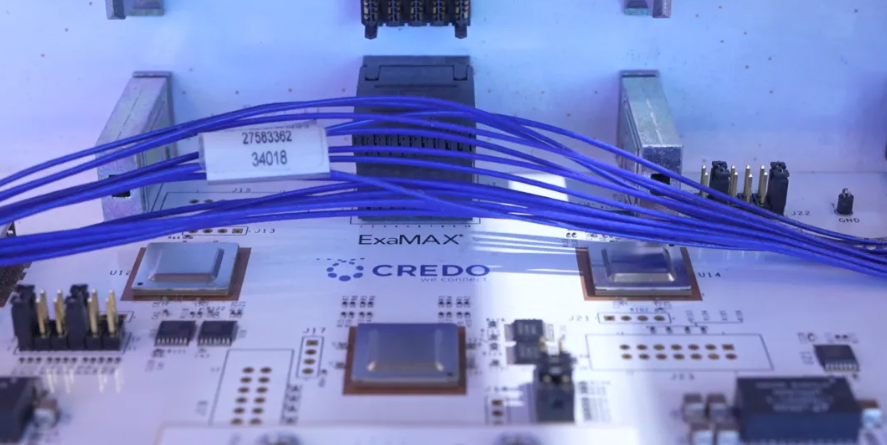

一張帶有Credo Bald Eagle芯片的子卡插入到由SamtecExaMAX?連接器連接的背板上，發送40個通道的數據到下一層的子卡上。如果拿這個比較OIF的spec，可以看到我們擁有17英寸的背板以及幾個英寸的子卡trace長度。

性能曲線顯示可以得到很大的margin。誤碼率能做到e-11至e-12，并呈現非常漂亮的眼圖。

這是一個非常好的系統設計。

如果我們繼續觀察Demo中的SamtecAcceleRate? Mezzanine連接器，也可以看到非常夸張的性能曲線，眼圖都是大開，高度也很良好。在16個通道中，4個通道的pre-FEC誤碼率為零，完全是零誤碼。
在Credo Chassis基礎上，我們又為這套系統添加了一個嚴苛震動環境。

【嚴苛環境模擬】

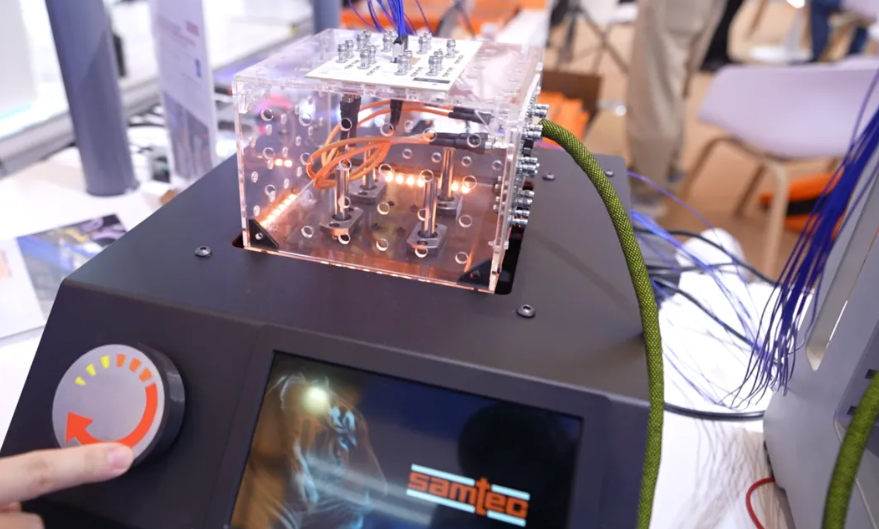

本次演示套件中，還加入了Samtec特別設計制作的shaking box(震動模擬箱)，將AcceleRate?Cable延長總共3米長連接到其中，并在持續三天的展會里不斷震動，同時我們還添置了一個旋鈕，將震動頻率交由觀眾們?nèi)タ刂疲燥@示AcceleRate?Cable在實際應用中面對嚴苛震動環境的穩定性。

繼續看AcceleRate?Twinax cable的量測結果，仍然是pre-FEC零誤碼。如果我們拿這個結果去比較spec，可以看到這16個通道的結果，56G速率經過3米長的傳輸都非常好，完美的零誤碼。

整體演示的結果非常優秀。
