LM22675 開關穩壓器提供實現 高效的高壓降壓 （Buck） 穩壓器，使用最少的外部元件。這很簡單 使用穩壓器包含一個 42 V N 溝道 MOSFET 開關，能夠提供高達 1 A 的負載 當前。出色的線路和負載調節以及高效率 （> 90%）。 電壓模式控制提供較短的最小導通時間，允許 input 和 輸出電壓。內部環路補償意味著用戶無需承擔 計算環路補償分量。固定 5 V 輸出和可調輸出電壓 選項可用。500 kHz 的開關頻率允許使用小型外部元件和 良好的瞬態響應。精密使能輸入可簡化穩壓器控制和 系統電源排序。在關斷模式下，穩壓器僅消耗 25 μA（典型值）。內置軟啟動 （500 μs，典型值）可節省外部元件。LM22675 還具有內置的熱關斷功能，并且 電流限制以防止意外過載。
*附件：lm22675-q1.pdf

該 LM22675 是德州儀器 （TI） SIMPLE SWITCHER 系列的成員。SIMPLE SWITCHER 概念提供了 易于使用的完整設計，使用最少數量的外部元件和 TI WEBENCH 設計 工具。TI 的 WEBENCH< 工具包括外部元件計算、電氣等功能 仿真、熱仿真和 Build-It 板，便于設計導入。

特性

• 寬輸入電壓范圍：4.5 V 至 42 V
• 內部補償電壓模式控制
• 與低 ESR 陶瓷電容器配合使用時保持穩定
• 200 mΩ N 溝道 MOSFET
• 輸出電壓選項：
  -ADJ（輸出低至 1.285 V）
  -5.0（輸出固定為 5 V）
• ±1.5% 反饋基準準確度
• 開關頻率為 500 kHz
• –40°C 至 125°C 工作結
  溫范圍
• 精確使能引腳
• 集成自套二極管
• 集成軟啟動
• 完全支持 WEBENCH^?^
• 降壓和反相降壓-升壓應用
• LM22675Q 是一款符合 AEC-Q100 1 級標準的汽車級產品
  （–40°C 至 +125°C
  工作結溫）
• SO PowerPAD-8 （裸露焊盤） 封裝

參數

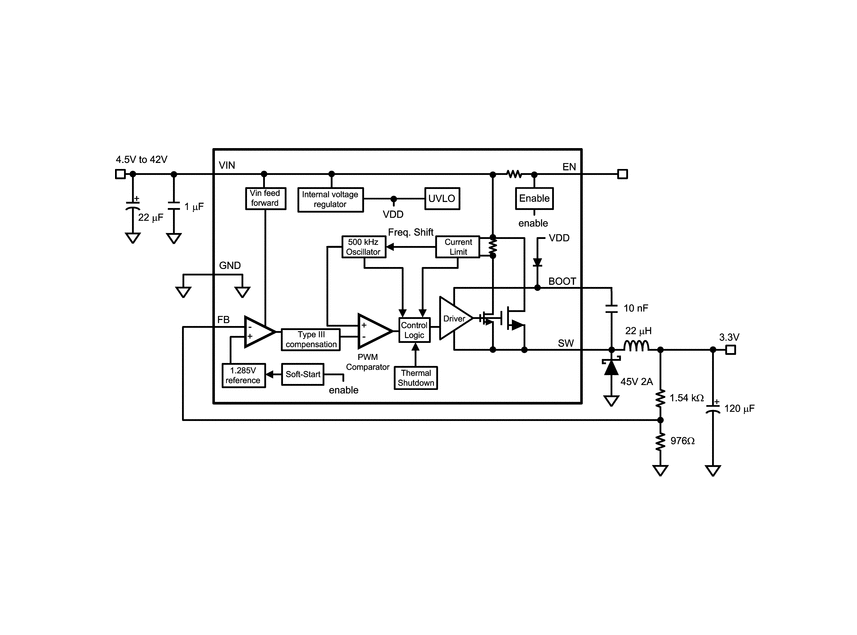

方框圖

1. 產品概述

• ?產品名稱?：LM22675-Q1
• ?類型?：42V, 1A降壓電壓調節器（汽車級）
• ?特點?：
  • 寬輸入電壓范圍：4.5V至42V
  • 內部補償電壓模式控制
  • 可調輸出電壓選項（低至1.285V）或固定5V輸出
  • 高效率（>90%）
  • ±1.5%反饋參考精度
  • 500kHz開關頻率
  • -40°C至125°C工作結溫
  • 集成啟動二極管和軟啟動功能
  • AEC-Q100 Grade 1認證，適用于汽車應用

2. 主要特性

• ?高穩定性?：與低ESR陶瓷電容兼容
• ?內部補償?：簡化外部元件選擇和設計
• ?精密使能引腳?：支持多電源排序
• ?集成啟動二極管?：減少外部元件數量
• ?熱保護和電流限制?：防止過載和過熱損壞
• ?小型封裝?：SO PowerPAD（8引腳HSOP）

3. 電氣特性

• ?輸入電壓范圍?：4.5V至42V
• ?輸出電壓范圍?：可調至1.285V或固定5V
• ?開關頻率?：500kHz
• ?靜態電流?：典型值為6μA（FB=5V）
• ?電流限制?：1.2A至1.8A（取決于VIN和TJ）
• ?熱關斷閾值?：約150°C

4. 功能描述

• ? 精密使能和欠壓鎖定（UVLO） ?：通過EN引腳控制，UVLO防止在低輸入電壓下啟動
• ?軟啟動?：內置軟啟動功能，降低啟動時的應力
• ?內部補償?：優化瞬態響應，無需外部補償元件
• ?熱保護和電流限制?：在過載和過熱情況下自動關閉，保護電路

5. 應用領域

• 汽車電子系統
• 工業控制
• 電信和數據通信系統
• 嵌入式系統
• 標準24V、12V和5V電源轉換

6. 封裝與尺寸

• ?HSOP封裝?：8引腳，4.89mm x 3.90mm

7. 典型應用電路

• 提供了可調輸出和固定輸出的典型應用電路圖
• 強調了關鍵元件（如電感、輸出電容、輸入電容、啟動電容）的選擇和設計考慮

8. 布局指南

• 提供了PCB布局建議，以最小化開關噪聲和電磁干擾（EMI）
• 強調了關鍵信號路徑（如輸入電容、電感、輸出電容）的布局和接地策略

9. 設計與支持

• 提供了詳細的應用信息和設計指南
• 支持TI的WEBENCH?設計工具，簡化設計過程
• 提供了相關文檔、工具和社區資源的鏈接
