一、政策背景

為應對數據中心高能耗挑戰，中國近年密集出臺了多項機房能耗改造政策，圍繞能效提升、綠電消納、運營優化和激勵引導四大維度。

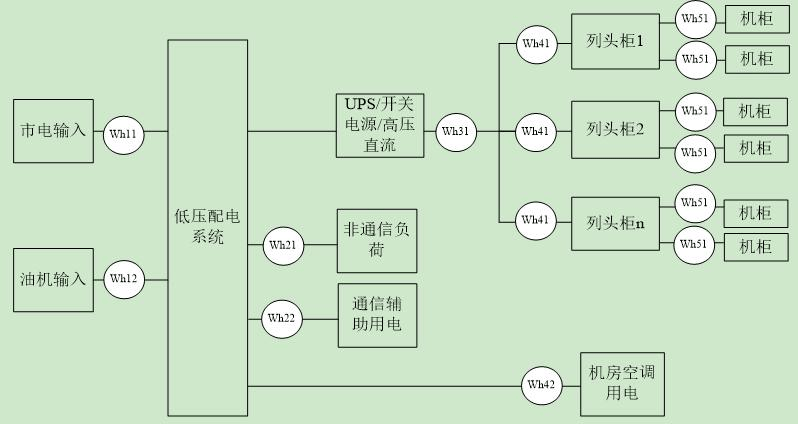

二、能耗監測點位示意圖及能耗監測分級

1、yi級計量點位（Wh11-Wh12）：配置在市電電源（高壓進線柜或所有變壓器低壓進線柜）和油機電源進線端，用以計量市電和油機總輸入電量。

2、二級計量點位（Wh21-Wh22）：配置在低壓配電系統非通信負荷、通信輔助負荷輸出開關，用以計量非生產用電量和輔助設備用電量。

3、三級計量點位（Wh31）：配置在開關電源、UPS等設備輸出側，用以計量總通信負荷用電量。

4、四級計量點位（Wh41-Wh42）：配置在機房各列頭柜和各空調配電箱的輸入端，用以計量機房?jī)?nèi)通信設備用電量和空調用電量。

5、五級計量點位（Wh51-Wh52）：配置在列頭柜輸出分路，用以計量各設備柜的用電量。

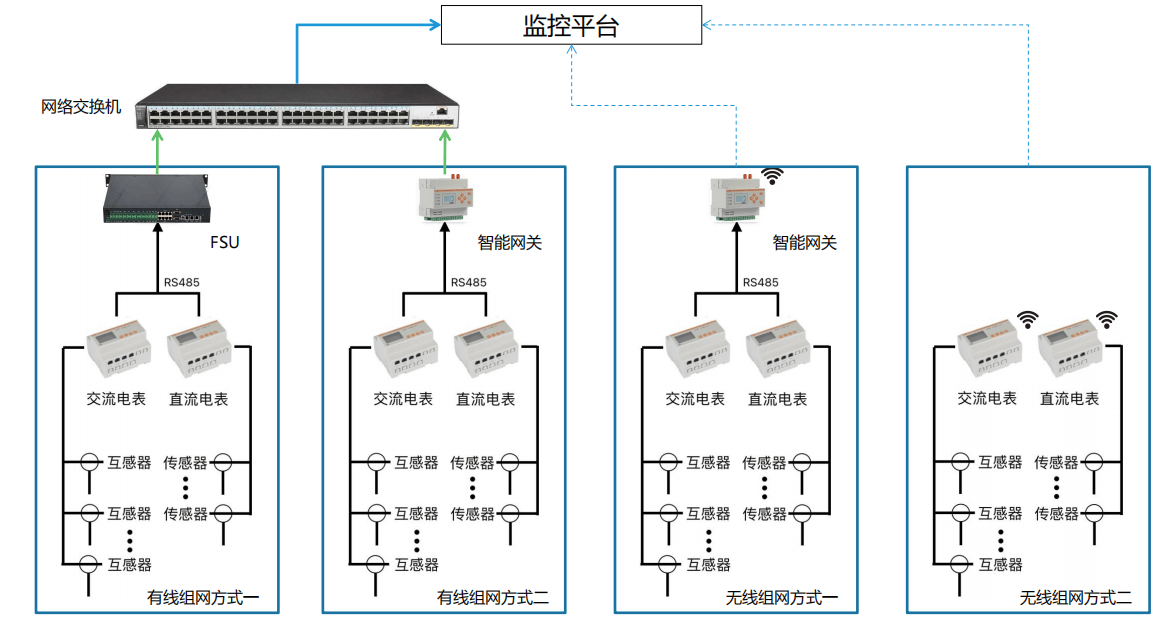

三、能耗監測組網系統圖

四、硬件選擇

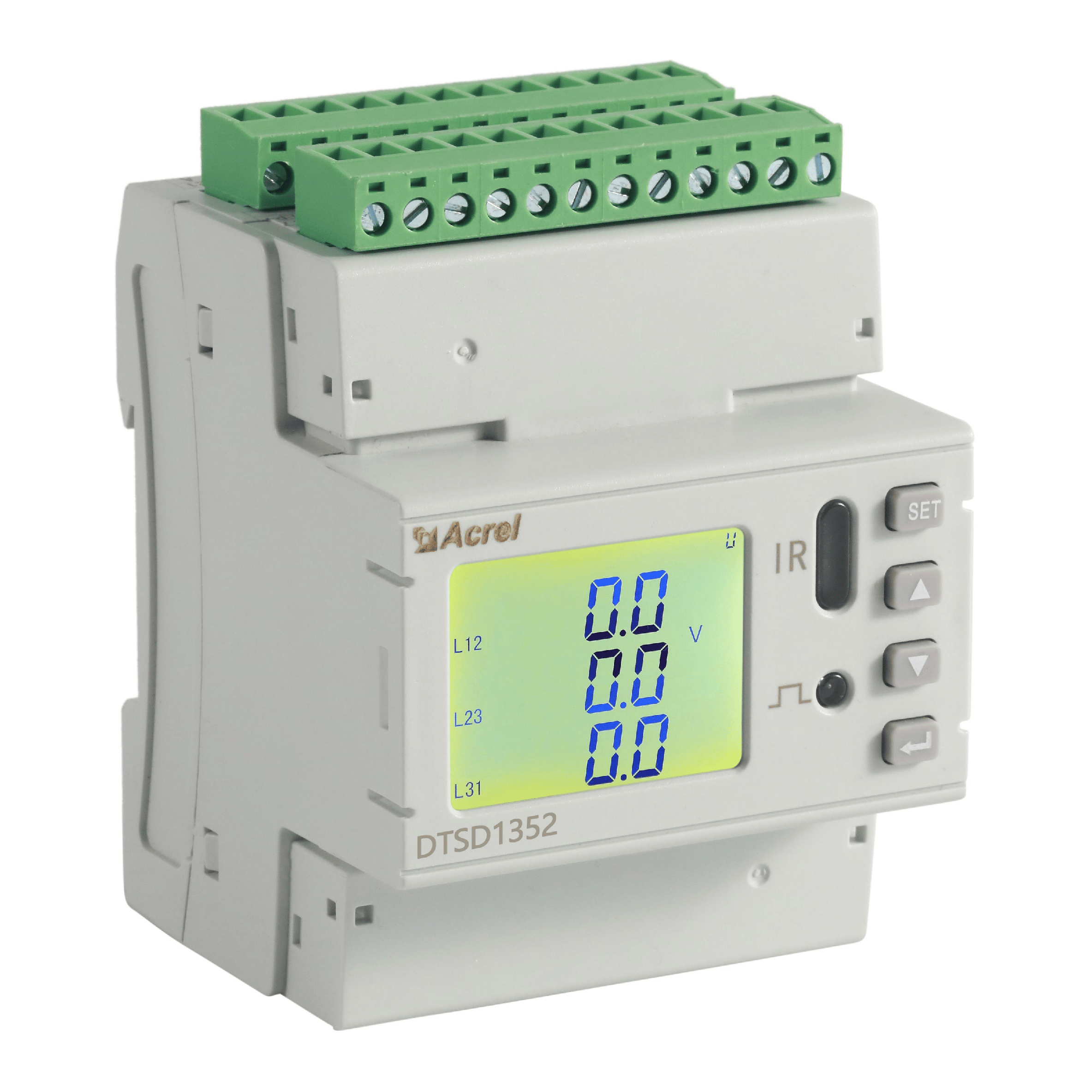

1、DTSD1352-4S

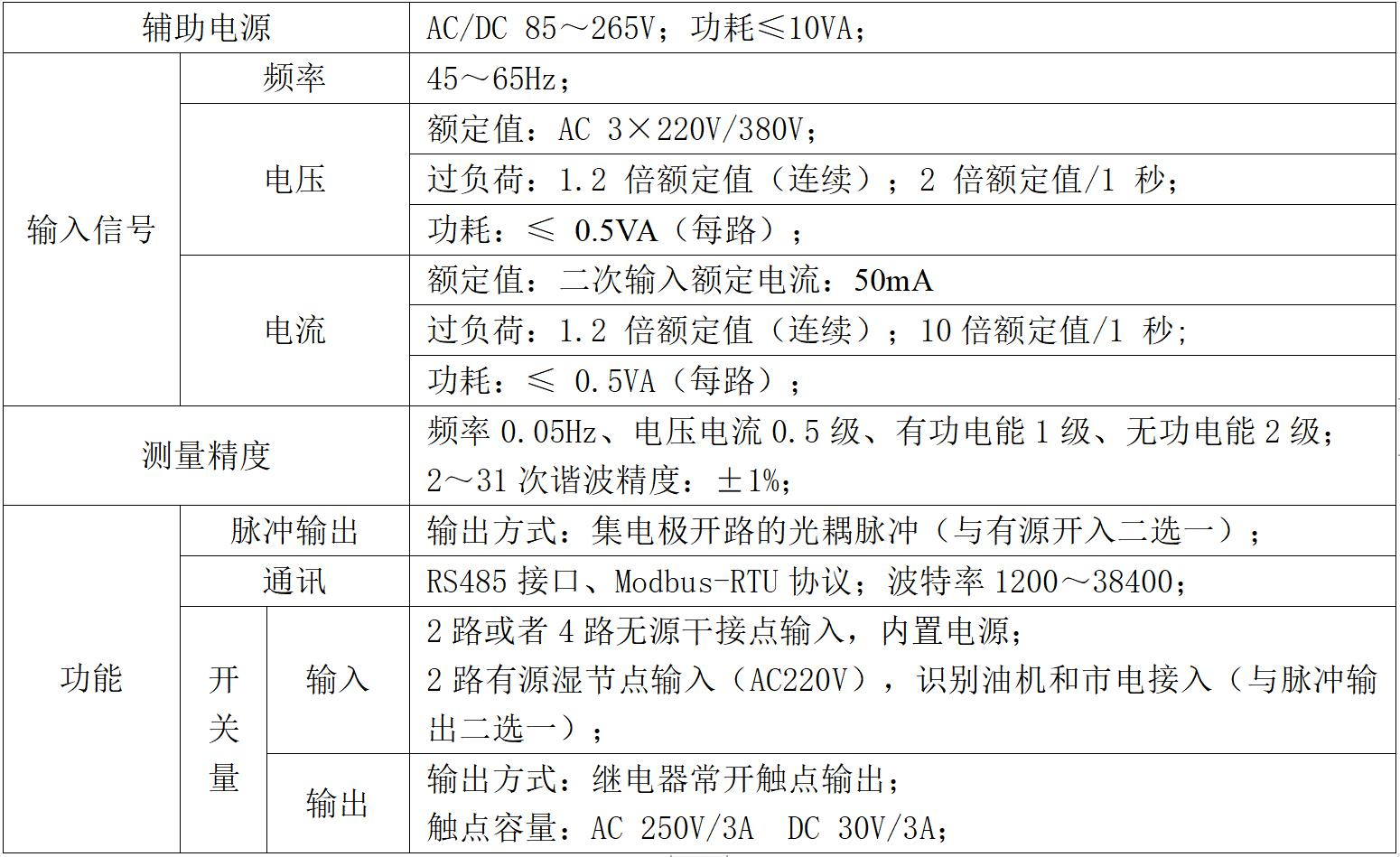

DTSD1352 - 4S系列導軌式多回路電力儀表主要用于多個回路的全電參量測量，可同時接入 4 個三相回路或者 12 個單相回路的電流輸入?？蓽y(cè)量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。

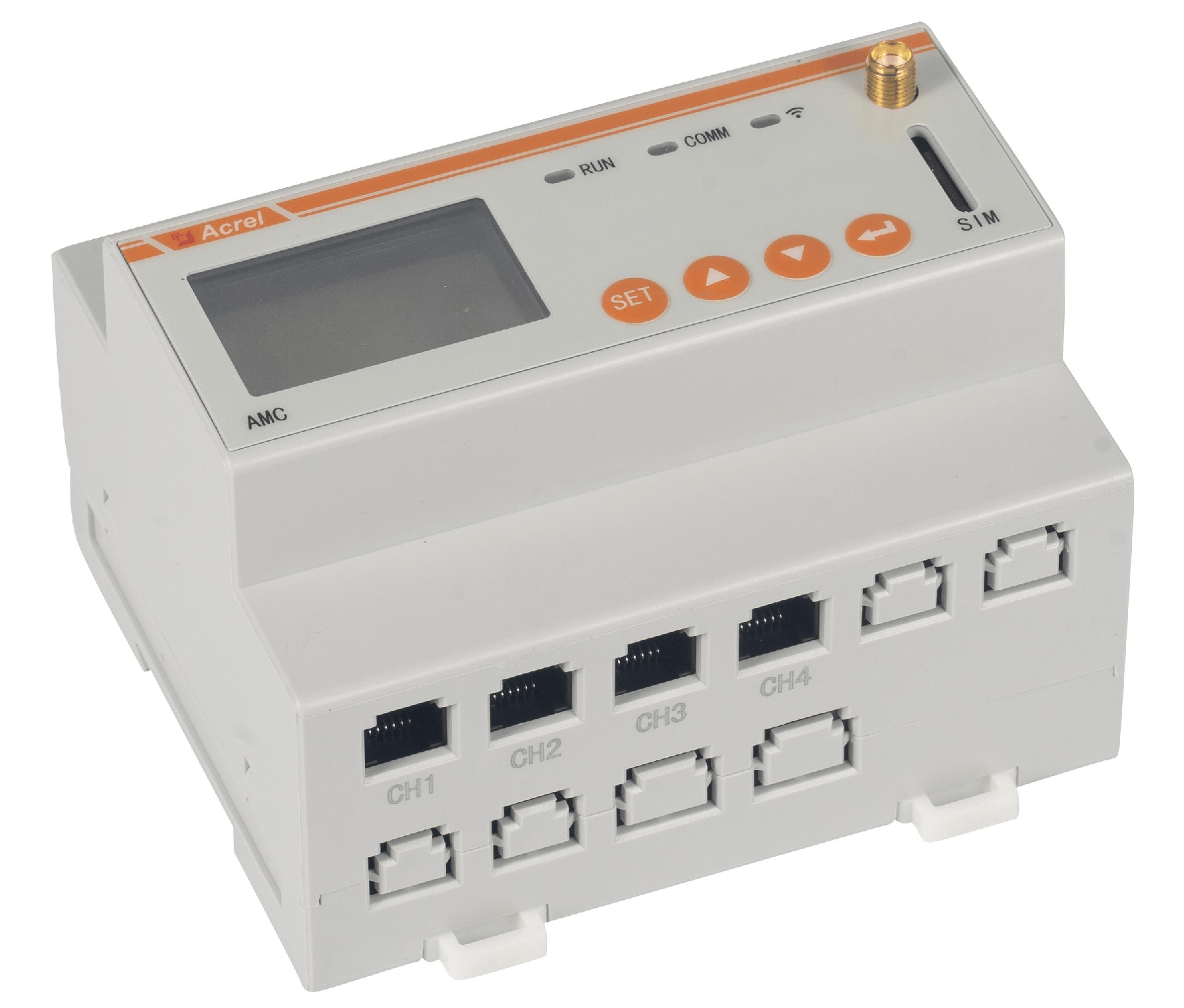

2、AMC200L-4E3/8E3

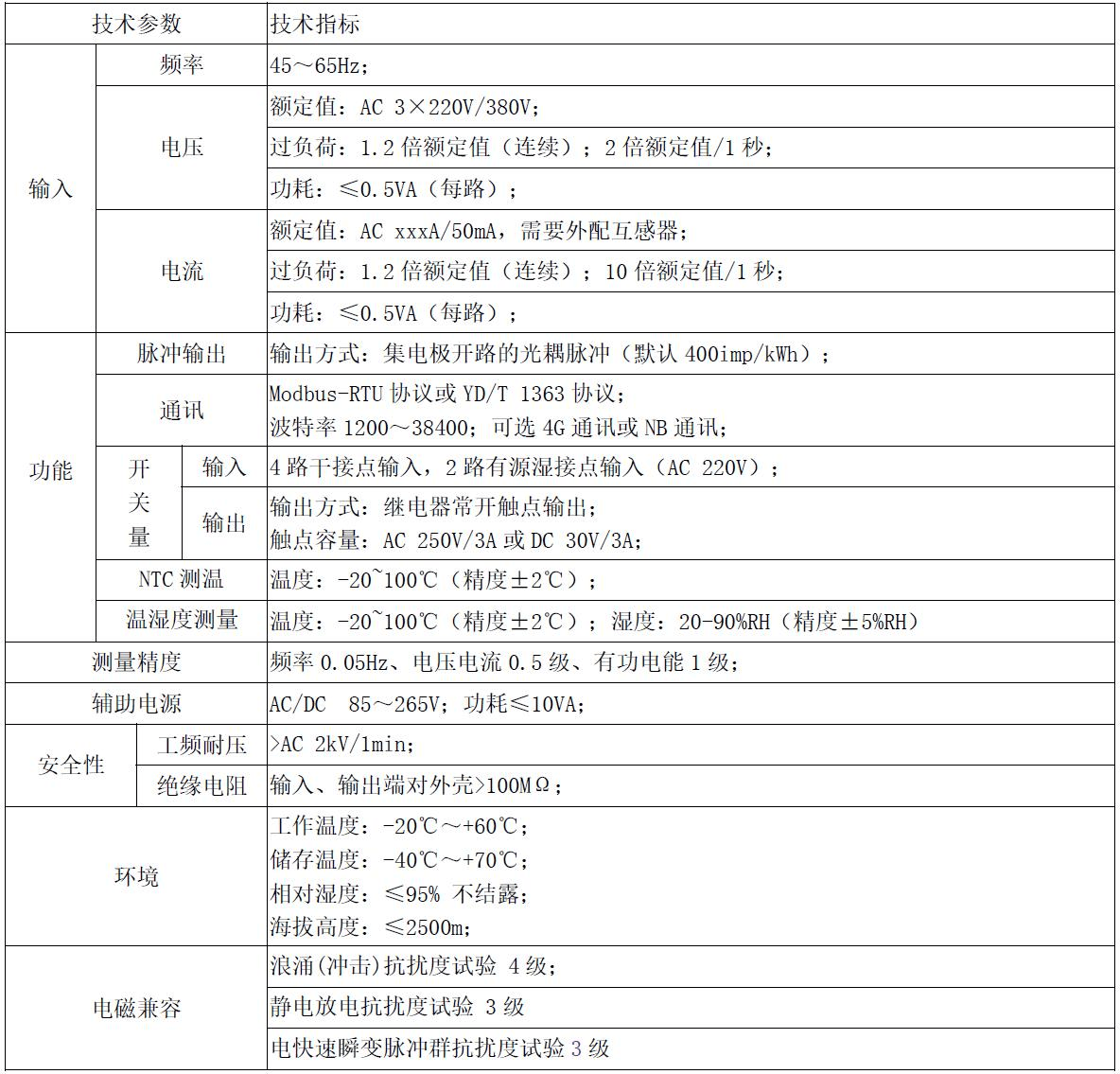

AMC200(L)交流多回路智能電量采集監控裝置主要用于多個回路的全電參量測量，可同時接入 8 個三相回路或者 24 個單相回路的電流輸入?？蓽y(cè)量電壓電流、功率、功率因數等參數。

五、項目案例

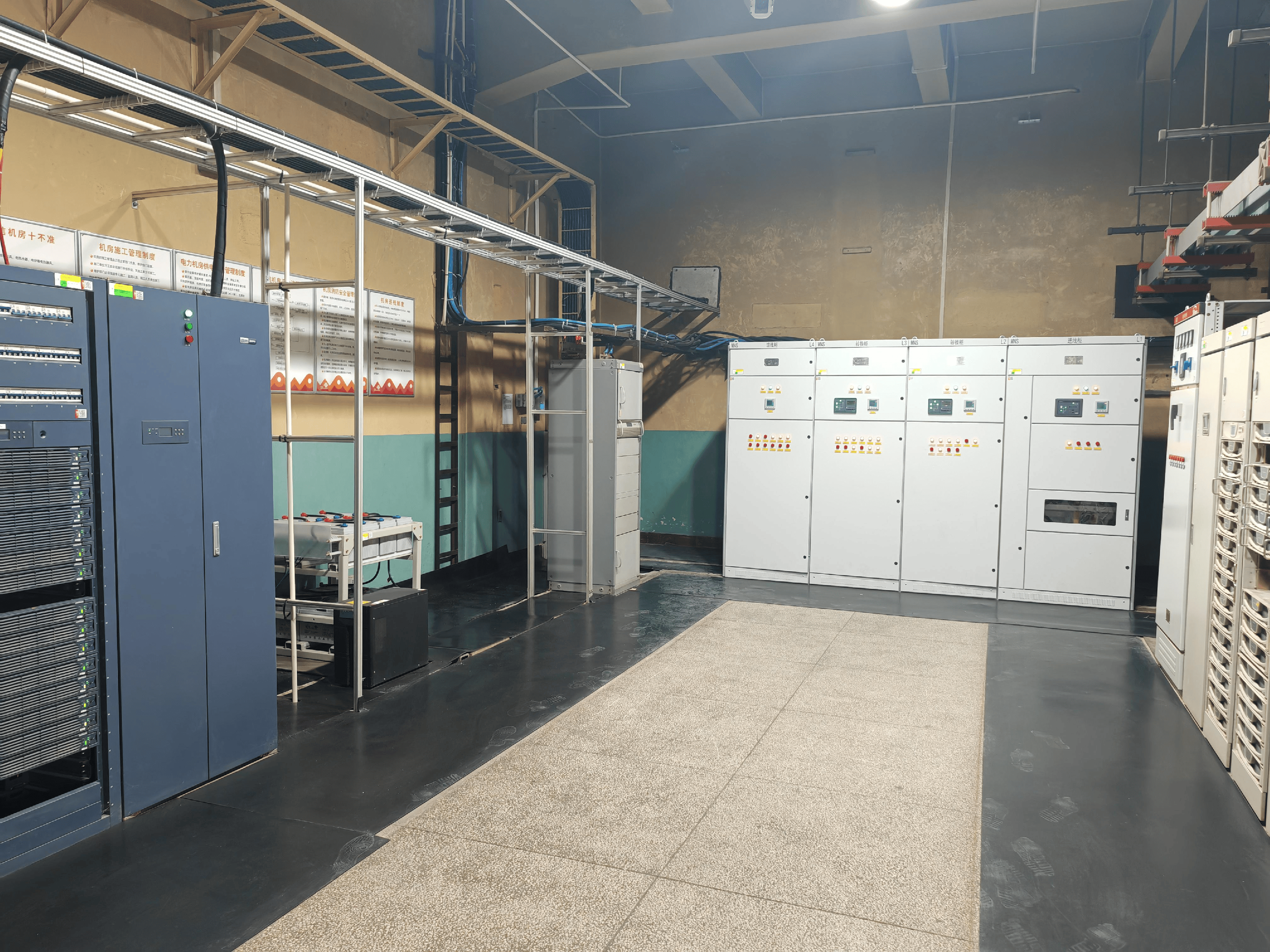

1、河南某機房能耗項目

采購能耗采集終端：智能電表（交、直流）、互感器、霍爾傳感器、串口服務器、RS485集線器、交換機以及電表箱等設備。

自有基站機房充分利舊現網能耗采集終端，改造為專線傳輸方式，做到全覆蓋，內容包括布放線纜/交換機，解析協議、調測接入等。
