創龍 瑞芯微 RK3562 國產 2GHz 四核A53 工業開發板—物聯網模塊開發案例

Tronlong創龍科技 ? 來源:Tronlong創龍科技 ? 作者:Tronlong創龍科技 ? 2025-07-17 10:51 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

前 言

本文檔主要介紹基于TL3562-EVM評估板的物聯網模塊開發案例,適用開發環境:

Windows開發環境:Windows 7 64bit、Windows 10 64bit

虛擬機:VMware16.2.5

開發環境:Ubuntu20.04.6 64bit

U-Boot:U-Boot-2017.09

Kernel:Linux-5.10.209、Linux-RT-5.10.209

LinuxSDK:rk3562-buildroot-2021.11-sdk-[版本號](基于rk3562_linux_release_v1.2.0_20240620)

無特殊說明情況下,默認使用USB TO UART0作為調試串口,使用Linux系統啟動卡(即SD啟動卡,Micro SD方式)啟動系統。

本文檔對應案例的測試接口、測試結果說明如下表所示。

wKgZPGh4YZOARJ9kAABhE7HTwiA695.png表1

藍牙模塊案例

案例說明

案例功能:演示評估板板載藍牙模塊的通信功能。

評估板已板載藍牙模塊(廠家:移遠,型號:HCM111ZAAMD-4X),藍牙模塊使用的天線為“pex4代轉SMA外螺內孔天線轉接線”和“5G高增益折委膠棒(12DBI)”,請使用正確的天線連接藍牙模塊。評估板上電時藍牙指示燈LED5指示燈常亮。

案例測試

HCM111ZAAMD-4X藍牙測試

備注:創龍科技TL3562-EVM-A1.1-001及以上版本評估板板載HCM111ZAAMD-4X藍牙模塊,請參考本章節進行測試。

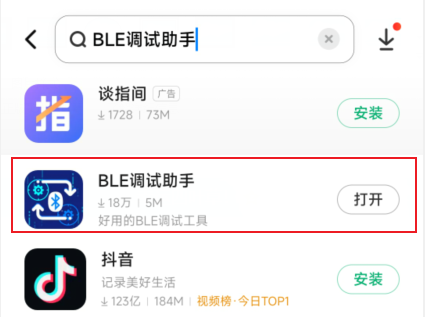

本案例測試需準備一臺智能手機。將手機藍牙功能開啟,在手機應用商店搜索“BLE調試助手”APP進行藍牙測試工具安裝。

wKgZPGh4YaGAL_7WAAg-AYoNTx8783.png圖 1

相關測試文件目錄位于產品資料“4-軟件資料Demomodule-demosuart_bt”目錄下。案例bin目錄下存放可執行程序,src目錄下存放案例源碼。請將bin目錄下所有文件拷貝至評估板文件系統任意路徑下。

執行如下命令可查看程序參數。

Target# ./uart_bt -h

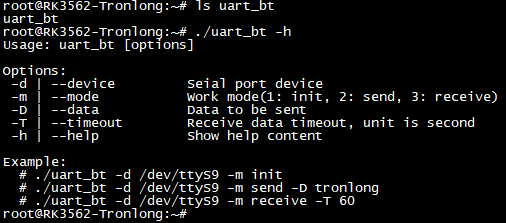

wKgZO2h4YaiAeQQDAAA0XEo8QrU964.png圖 2

參數解析:

-d:指定設備節點;

-m:指定工作模式(1:init,2:send,3:receive);

-D:指定發送的數據;

-T:指定接收數據的超時時間,單位為s。

執行如下命令,初始化藍牙模塊,獲取到藍牙模塊的名稱為"QuecHCM111Z"。

Target# ./uart_bt -d /dev/ttyS9 -m init

wKgZPGh4YbGAGLDzAAAp2O8QQVk456.png圖 3

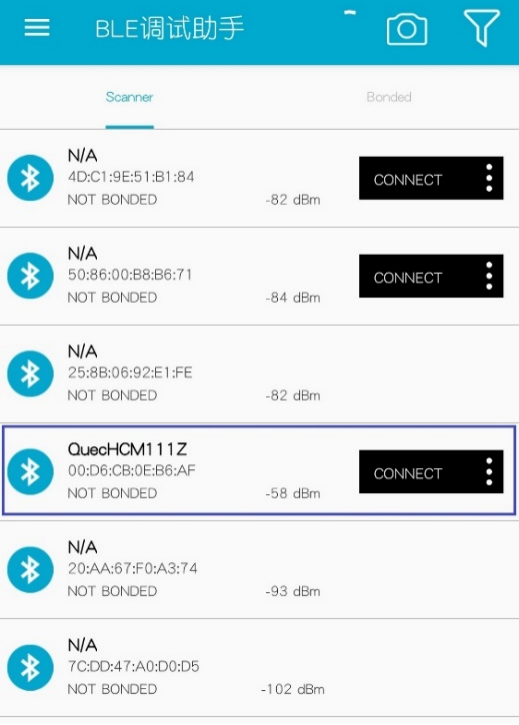

打開“BLE調試助手”APP,下拉刷新列表尋找設備,找到名為"QuecHCM111Z"的設備并點擊CONNECT進行連接,如下圖所示。

wKgZO2h4YbqANnmvABcD7273GBU199.png圖 4

評估板發送測試

藍牙連接后,在手機APP操作界面選擇UUID開頭為"0000fff1"的選項,然后點擊按鈕,如下圖所示。點擊后出現界面中,不勾選"HEX"選項,選中“接收通知數據”選項。

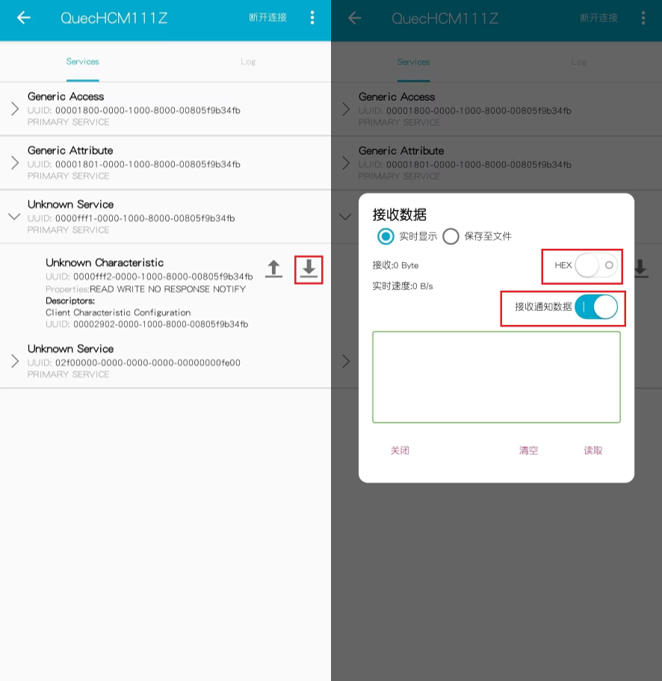

wKgZO2h4YcKAeor-AAGNVlcCz8M263.png圖 5

然后在評估板執行如下命令,由評估板通過藍牙方式發送信息至手機終端。

Target# ./uart_bt -d /dev/ttyS9 -m send -D tronlong

wKgZO2h4Yc6ALtPkAAAOlVX81bU563.png圖 6wKgZPGh4Yc6ARhZ4ABjfLbw3N8I304.png圖 7

評估板接收測試

評估板執行如下命令,等待接收手機發送的信息,并設置接收超時時間為60秒。

Target# ./uart_bt -d /dev/ttyS9 -m receive -T 60

wKgZPGh4YeCAGMs0AAAMdoeDpKA741.png圖 8

在手機APP操作界面點擊上傳按鈕,如下圖所示。彈出界面中不勾選"HEX"選項,輸入數據后點擊“發送”。

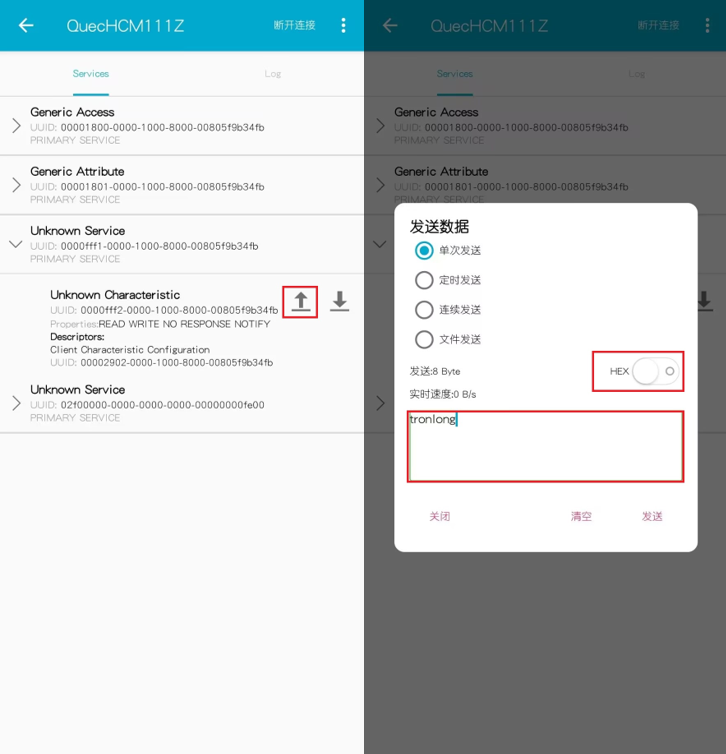

wKgZPGh4YemAJBkjAAHSVefyqLQ893.png圖 9

評估板調試串口終端將接收到手機發送的字符信息,如下圖所示。

wKgZPGh4YfGAG6ybAAARtaS1aMU681.png圖 10

完成測試后,在APP上點擊斷開連接,即可斷開評估板藍牙與手機連接。

WH-BLE105藍牙測試

備注:創龍科技TL3562-EVM-A1.1-000評估板板載WH-BLE105藍牙模塊,請參考本章節進行測試。

評估板上電時藍牙指示燈LED5呈閃爍狀態,當藍牙連接成功后,指示燈常亮。

本案例測試需準備一臺智能手機。將手機藍牙功能開啟,在手機應用商店搜索“BLE調試助手”APP進行藍牙測試工具安裝。

wKgZPGh4YaGAL_7WAAg-AYoNTx8783.png圖 11

安裝完成后打開APP,下拉刷新列表尋找設備,找到名為"WH-BLE105"的設備并點擊CONNECT進行連接,如下圖所示。

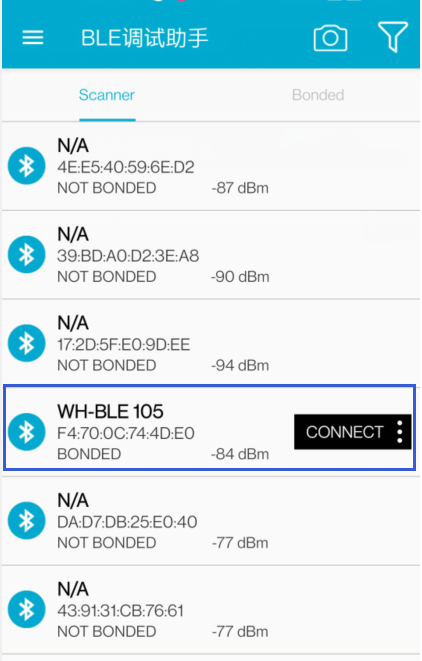

wKgZO2h4YgSAX9E3ABEQa8u3_Lk658.png圖 12

評估板發送測試

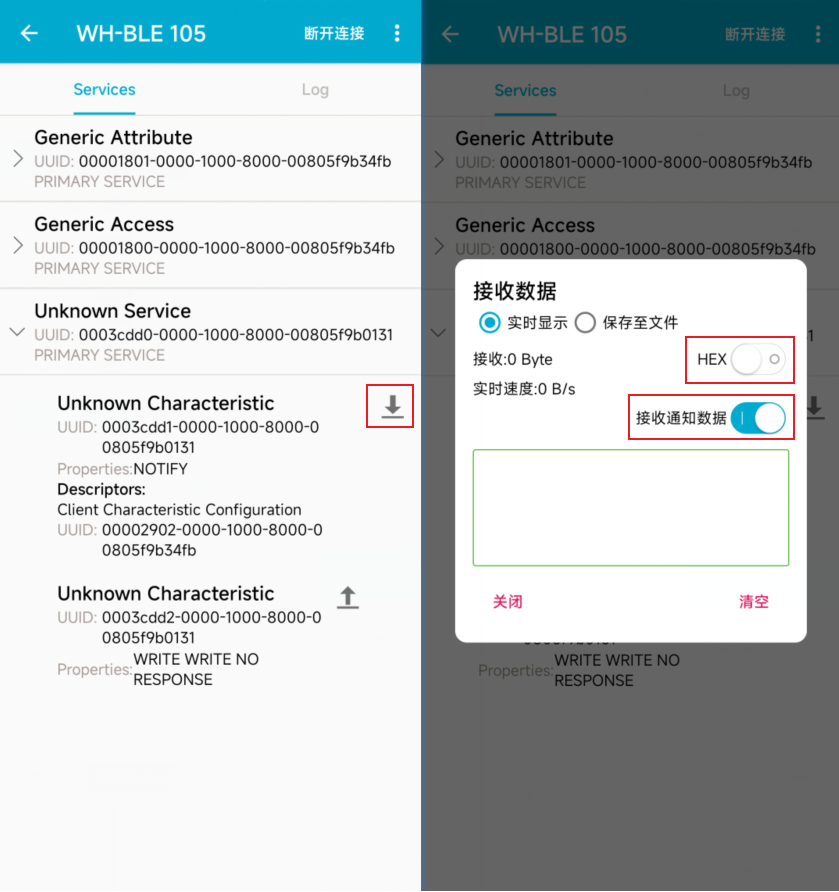

藍牙連接后,在手機APP操作界面點擊按鈕,如下圖所示。點擊后出現界面中,不勾選"HEX"選項,選中“接收通知數據”選項。

wKgZO2h4Yg-Aa-q8AC3EPiHL_S4404.png圖 13

在評估板執行如下命令,通過藍牙方式發送信息至手機終端。

Target# stty -F /dev/ttyS9 ispeed 57600 ospeed 57600 cs8 -icanon

Target# echo "tronlong" > /dev/ttyS9

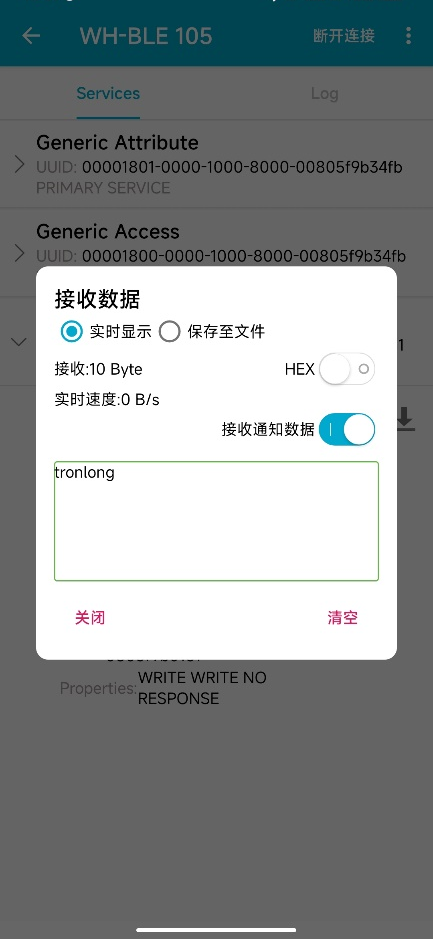

wKgZPGh4YhqADhNkAAAnDoKMcpM631.png圖 14wKgZPGh4Yc6ARhZ4ABjfLbw3N8I304.png圖 15

評估板接收測試

評估板執行如下命令,等待接收手機發送的信息。

Target# cat /dev/ttyS9

wKgZPGh4YimAO9JVAAAGo2K31E8844.png圖 16

在手機APP操作界面點擊上傳按鈕,如下圖所示。彈出界面中不勾選"HEX"選項,輸入數據后點擊“發送”。

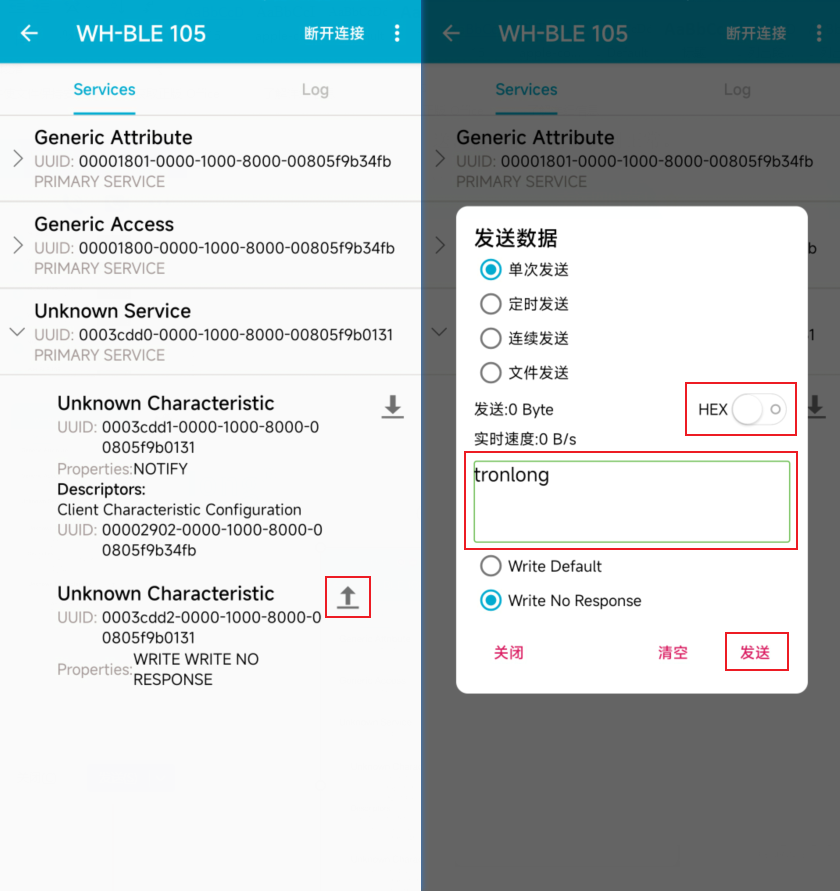

wKgZO2h4YjCAF4l6AC3FDSsMWJI228.png圖 17

評估板調試串口終端將接收到手機發送的字符信息,如下圖所示。

wKgZPGh4YjiAL1CyAAAH5bhHf50930.png圖 18

完成測試后,可執行如下命令斷開連接,此時評估底板藍牙指示燈LED5閃爍,表示已斷開連接。

Target# echo -n "+++a" > /dev/ttyS9

Target# echo "AT+DISCONN" > /dev/ttyS9

wKgZO2h4YkGACs46AAAM4Itmb_Q975.png圖 19

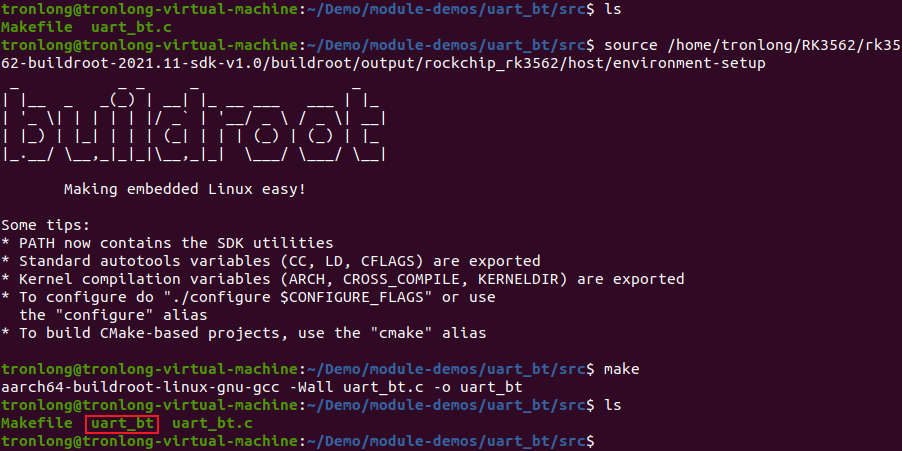

將案例src目錄拷貝至Ubuntu并進入該目錄。請先確保已參考《Linux系統使用手冊》文檔完成LinuxSDK安裝,執行如下命令進行案例編譯,編譯完成后在當前目錄下生成可執行文件。

Host# source /home/tronlong/RK3562/rk3562-buildroot-2021.11-sdk-v1.0/buildroot/output/rockchip_rk3562/host/environment-setup

Host# make

wKgZO2h4Yk-AdkBuAAFXGxVxLrM659.png圖 20

關鍵代碼

(1)初始化串口。

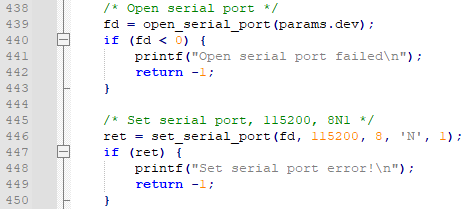

wKgZO2h4YlqAYtUZAAA9xb7olNc453.png圖 21

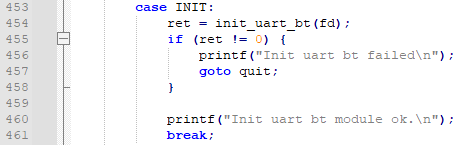

(2)初始化藍牙模塊。

wKgZO2h4YnyAb9HMAAAmbwRSxM4272.png圖 22

(3)發送數據。

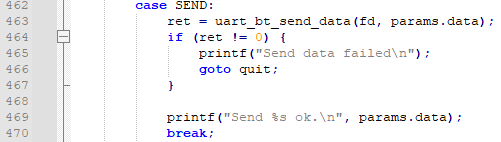

wKgZPGh4YmSAaBKBAAAqW1X_Moo254.png圖 23

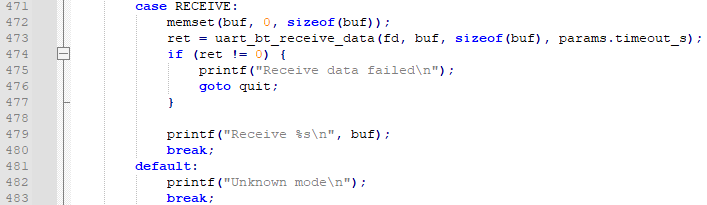

(4)接收數據。

wKgZPGh4YomAJBe9AABHiZTRZw4806.png圖 24
