Texas Instruments XDS110ISO-EVM隔離式插件板是用于C2000? 和基于Arm的處理器controlSOM的實時調試和閃存編程配置。XDS110ISO-EVM通過一個非隔離的120引腳連接器或一個電氣隔離的16引腳連接器連接到C2000和基于Arm的處理器controlSOM。每個連接器都提供JTAG、cJTAG、SWD支持和一個全雙工UART端口。

數據手冊：*附件：Texas Instruments XDS110ISO-EVM隔離式插件板數據手冊.pdf

特性

• XDS110插件板用于對C2000和Sitara controlSOM進行實時調試和閃存編程
• 隔離式16引腳連接器支持JTAG/cJTAG/SWD并具有全雙工UART和四個DAC 通道
• 16引腳隔離式連接器可連接TI 14引腳、TI 20引腳和ARM 10引腳適配器板
• 非隔離式120引腳連接器具有高達15W電力輸送能力、JTAG/cJTAG/SWD、多達6個數字I/O和4個模擬通道以及全雙工UART

應用

• 工業以太網網關
• 工業智能網關
• 樓宇自動化區域控制器
• 工廠自動化數據采集器和網關
• 用于電網基礎設施的數據集中器
• 無線以太網網關

套件內容

• XDS110插件板
• USB Type-A轉USB Type-C?電纜
• TI 14引腳適配器
• 緊湊型TI 20引腳適配器
• ARM 10引腳適配器
• 快速入門指南

概述

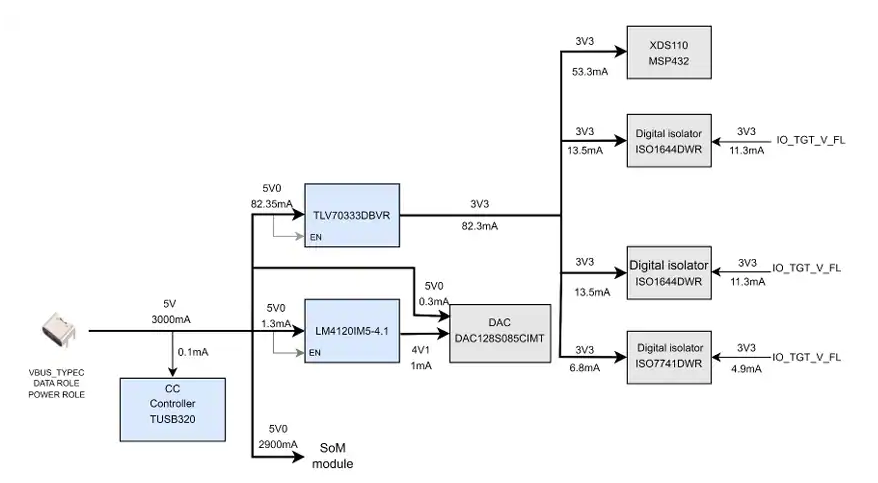

電源架構
