TPS6224x 器件是一款高效的同步降壓直流/直流轉換器。這 該器件通過單節鋰離子電池提供高達 300mA 的輸出電流，非常適合用于電池 為移動電話和其他便攜式設備等便攜式應用供電。

該器件具有 2 V 至 6 V 的寬輸入電壓范圍，還支持 2 V 和 三節堿性 3.3V 和 5V 輸入電壓軌。
*附件：tps62243.pdf

TPS6224x 在 2.25MHz 固定開關頻率下運行，并進入省電模式 在輕負載電流下運行，以在整個負載電流下保持高效率 范圍。

省電模式針對低輸出電壓紋波進行了優化。用于低噪聲 應用，該器件可以通過以下方式強制進入固定頻率脈寬調制 （PWM） 模式 將 MODE 引腳拉高。在關斷模式下，電流消耗降至 1 μA 以下。 TPS6224x 允許使用小型電感器和電容器來實現小型解決方案 大小。

TPS6224x 可在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 該設備是 采用 5 引腳 SOT 和 6 引腳 2mm × 2mm WSON 封裝。

特性

• 高效率 - 大于 94%
• 輸出電流高達 300 mA
• V在范圍為 2 V 至 6 V，適用于具有擴展電壓范圍的鋰離子電池
• 2.25MHz 固定頻率工作頻率
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 0.6 V 至 V 的可調輸出電壓在
• 典型 15μA 靜態電流
• 100% 占空比，實現最低壓差
• 采用 SOT （5） 和 2mm × 2mm × 0.8mm
  WSON （6） 封裝
• 允許 <1mm 的解決方案高度

參數

方框圖

?1. 產品概述?
TPS62240/42/43是德州儀器（TI）推出的高效同步降壓DC-DC轉換器，專為便攜式設備設計，具有以下核心特性：

• ?輸入電壓范圍?：2V至6V，支持單節鋰離子電池、堿性電池及3.3V/5V電源軌。
• ?輸出能力?：最大300mA電流，輸出電壓可調（0.6V至VIN）或固定（1.2V/1.8V）。
• ?效率?：>94%，支持輕載省電模式（PFM）和強制PWM模式。
• ?封裝?：2×2mm WSON（6引腳）或SOT-23（5引腳），適合空間受限應用。

?2. 關鍵特性?

• ?工作頻率?：2.25MHz固定開關頻率，支持小尺寸電感和電容。
• ?模式選擇?：通過MODE引腳切換PFM（自動輕載優化）或PWM（低噪聲）模式。
• ?低功耗?：典型靜態電流15μA，關機電流<1μA。
• ?保護功能?：過流保護、熱關斷（140°C）、欠壓鎖定（1.85V閾值）。

?3. 典型應用?

• ?場景?：藍牙耳機、智能手機、WLAN模塊、DSP電源、便攜媒體播放器。
• ?電路設計?：
  • ?輸入電容?：4.7-10μF陶瓷電容（X5R/X7R）。

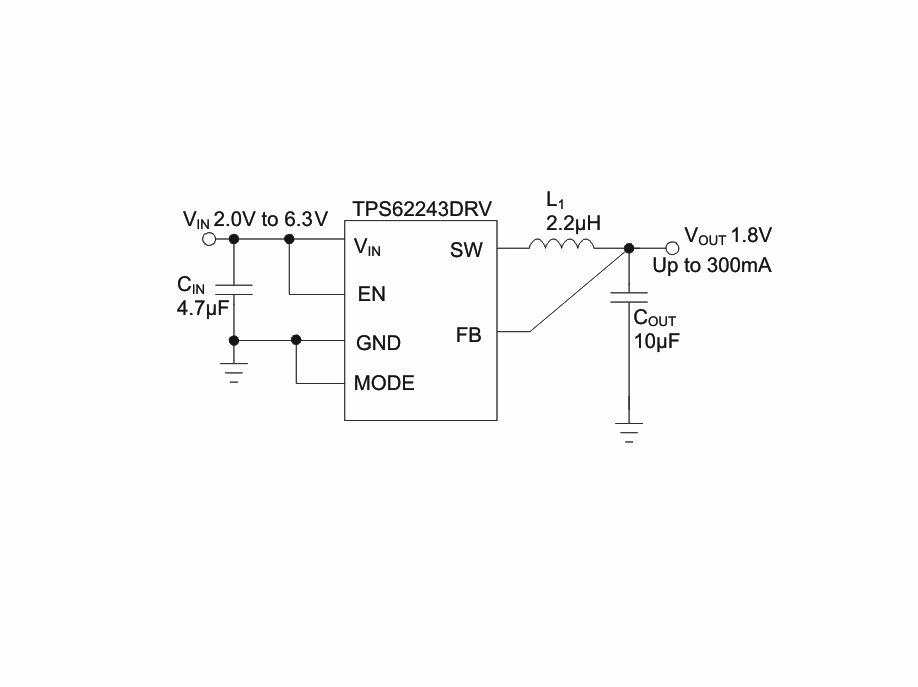

  • ?輸出濾波?：2.2μH電感+10μF陶瓷電容組合。
  • ?反饋網絡?：固定電壓版本直接連接FB至輸出，可調版本需外部分壓電阻。

?4. 性能數據?

• ?效率曲線?：94%以上（2.7V輸入，1.8V輸出，300mA負載）。
• ?輸出精度?：PWM模式下±1.5%，PFM模式下受負載影響較小。
• ?瞬態響應?：支持快速負載切換（如20mA→200mA），輸出電壓波動可控。

?5. 設計注意事項?

• ?布局優化?：優先短路徑連接輸入電容、電感和輸出電容，F(xiàn)B走線遠離噪聲源。
• ?熱管理?：建議將PowerPAD焊接到PCB以提升散熱。
• ?選型建議?：
  • TPS62240：輸出電壓可調。
  • TPS62242：固定1.2V輸出。
  • TPS62243：固定1.8V輸出。

?6. 文檔結構?

• ?數據手冊章節?：特性、引腳功能、電氣參數、典型應用電路、布局示例、訂購信息。
• ?附錄?：效率曲線、瞬態響應波形、封裝尺寸圖（WSON/SOT-23）。

?7. 版本與支持?

• ?修訂歷史?：最新版本為SLVS762C（2015年7月）。
• ?資源鏈接?：TI官網提供產品文件夾、參考設計、仿真工具及社區支持。

該文檔為硬件工程師提供了從選型到布板的完整設計指南，適用于追求高效、小尺寸的電源解決方案。
