致力于高性能電力電子芯片與數字能源解決方案創新的——廣芯微電子（廣州）股份有限公司今日宣布，基于自主研發的UM3242F高性能工業實時微處理器芯片，成功開發出新一代2x520W并網型微型逆變器參考開發平臺。該平臺采用單級DAB拓撲形式，結合領先的EPS+諧振電流控制算法，實現97.04%峰值效率、99.8% MPPT追蹤效率等突破性指標。該平臺采用雙通道520W并聯架構，將預搭載控制算法的主芯片、多重安全防護、多模態電網適配及分布式能源協同控制能力集成于統一參考開發平臺的解決方案中，為全球客戶提供從芯片到系統的全棧式Turnkey開發路徑，更寬的MPPT電壓范圍兼容24V/32V/柔性組件和全氣候適應性，適用場景包括多朝向的別墅屋頂、帶局部陰影的工商業屋頂以及陽臺光伏系統。

據Wood Mackenzie預測，2025年全球微型逆變器市場規模將突破50億美元，但行業仍面臨四大技術瓶頸：

效率與成本失衡：傳統方案依賴傳統DSP，多采用雙反激拓撲，效率難以提升，軟開關實現困難；換用更新一代拓撲，控制法難度倍增，研發周期延長，每瓦成本成為市場競爭的最關鍵要素。

組件及電網適配能力不足：光伏組件推陳出新，舊的設計難以兼容；新興市場電網波動頻繁，部分產品缺乏動態調節能力。

通信方案整合耗時：作為分布式能源重要電力電子設備的微型逆變器，使用的通信方式具有多樣性，包括WiFi/WiFi-mesh、Zigbee、Sub-GHz、RS484、PLC、以太網等，未來的趨勢是場景化分層和融合通信，開發和整合通信方案也是一大挑戰。

開發及認證周期冗長：從芯片選型到系統認證平均耗時超8個月，各個國家出臺新的法案要求完整的保護功能和入網認證準備，大大制約產品上市與迭代速度。

針對上述挑戰，廣芯微電子憑借在電力電子控制領域多年技術積累，采用自研的UM3242F工業實時微處理器芯片，通過架構創新與算法下沉，打造"芯片-系統-生態"三位一體的2x520W單級拓撲并網型微型逆變器參考開發平臺。

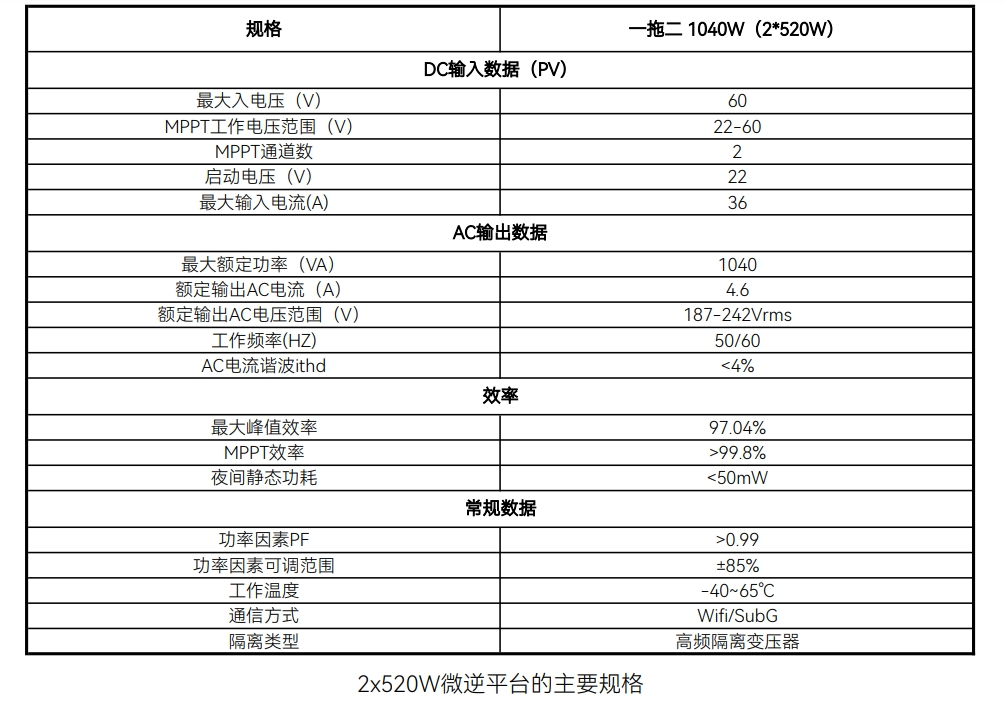

該開發平臺有如下幾個特點：

1． 自主核芯與更高效率

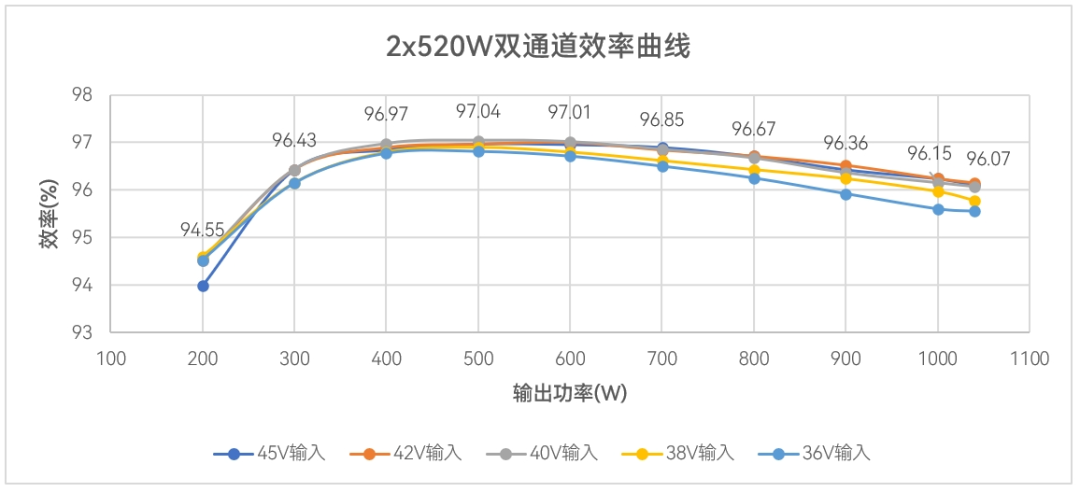

更高效率：本平臺采用單級DAB（Dual Active Bridge）諧振拓撲架構，結合自主開發的EPS（Enhanced Phase Shift）控制與諧振控制算法，在22V~60V超寬直流輸入電壓范圍內實現更寬范圍的軟開關運行。相比傳統方案，開關損耗降低40%，系統峰值效率高達97.04%，最大化提升光伏發電收益。采用自研主控芯片與變壓器設計，精簡外圍器件，板級BOM成本降低30%。

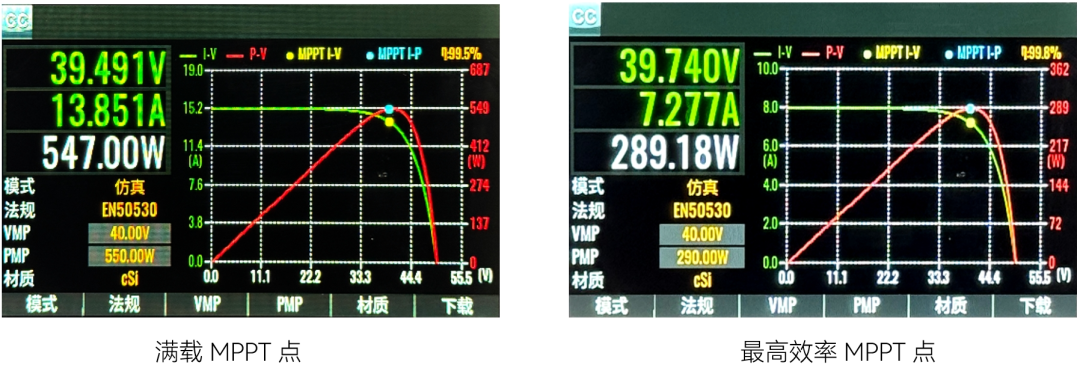

精準追蹤：2路獨立MPPT計算，在動態光照條件下每路MPPT（最大功率點跟蹤）效率超過99.8%，提升了動態陰影追蹤能力，確保進一步降低光伏組件能量轉換損耗。

極致靜待：夜間待機功耗低于50mW，顯著降低系統無謂損耗，消除夜間零電量偷跑風險。

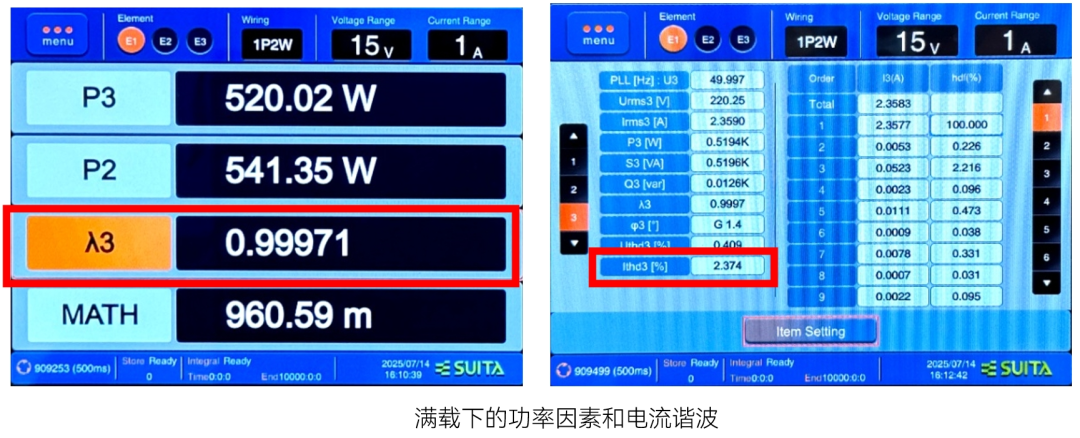

純凈并網：功率因數>99%（支持±85%動態調整，適應弱電網無功補償需求），電流總諧波失真（THD）<4%?，實測滿載條件下，功率因素>0.999，THDi為2.37%，確保饋入電網的電能純凈、穩定。

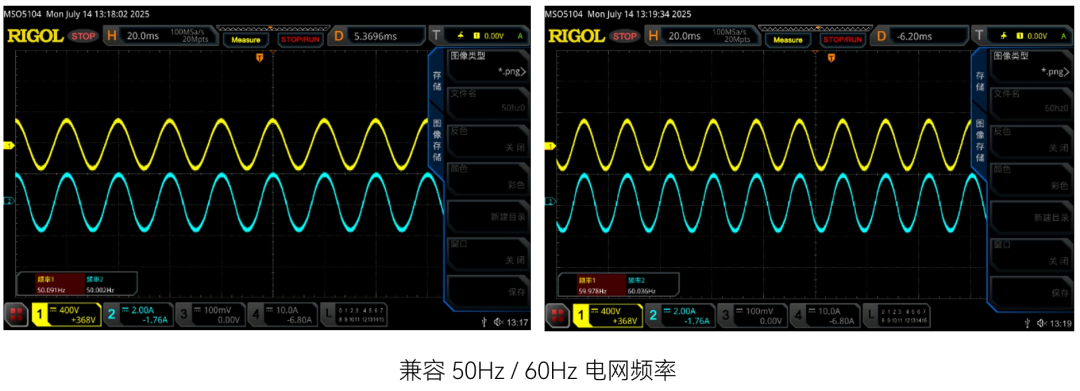

更強兼容：DC側單路最高18A輸入電流，適合550W以下180、182單面組件及60片和72片組件。AC側單相交流輸出220V，兼容50Hz/60Hz全球主流電網（歐洲50Hz vs 北美60Hz），避免頻率失配導致逆變器脫網（如60Hz設備接入50Hz電網會觸發保護）。

2． 更強組件兼容性和發電量提升

寬范圍MPPT：支持22V至60V的寬范圍MPPT工作電壓，晨昏弱光發電時間更長，兼容60片/72片/柔性組件，降低備貨與安裝復雜度。更適應高緯度地區，抗低溫過壓能力提升10%，較行業常見30-55V的微逆系統，在弱光/陰影/低溫場景可挽回8%-15%電量損失。

兩路獨立輸入：支持兩路光伏輸入，系統設計更靈活，提升單點發電量。相比單路微逆，一拖2結構更適合多朝向屋頂：適配東西坡屋頂組件傾角差異，獨立MPPT提升發電量22%；在局部陰影場景，例如農業光伏（大棚遮擋）或BIPV幕墻，避免單路系統陰影拖累整體輸出，進一步提升總體發電量。

3． 完整功能與可靠保障

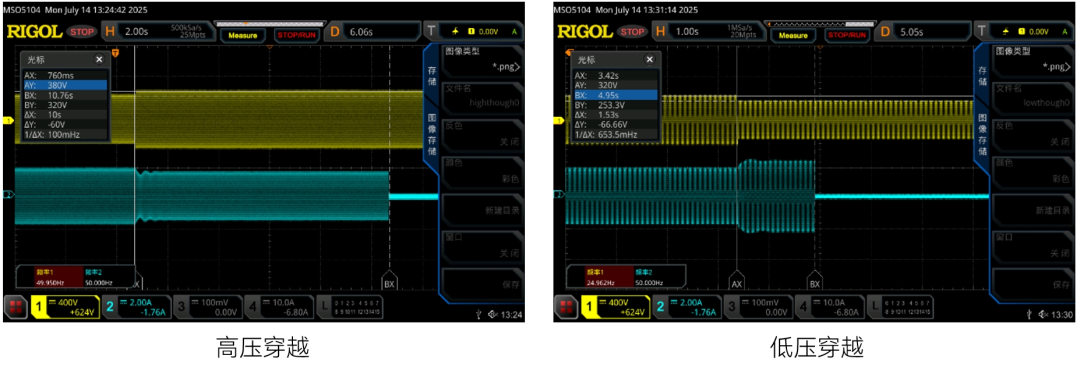

堅如磐石：針對電網適應性難題，平臺支持50Hz/60Hz雙頻自動識別，可無縫適配全球主流電網頻率標準。同時，通過THDi<4% 的電流諧波控制與>99%功率因數調節能力（±85%動態可調），有效保障電能質量與電網穩定性。提供高低壓穿越（LVRT/HVRT）相關代碼，助力客戶產品滿足歐標EN 50549電網強支撐要求，以確保電網波動時穩定運行不脫網。

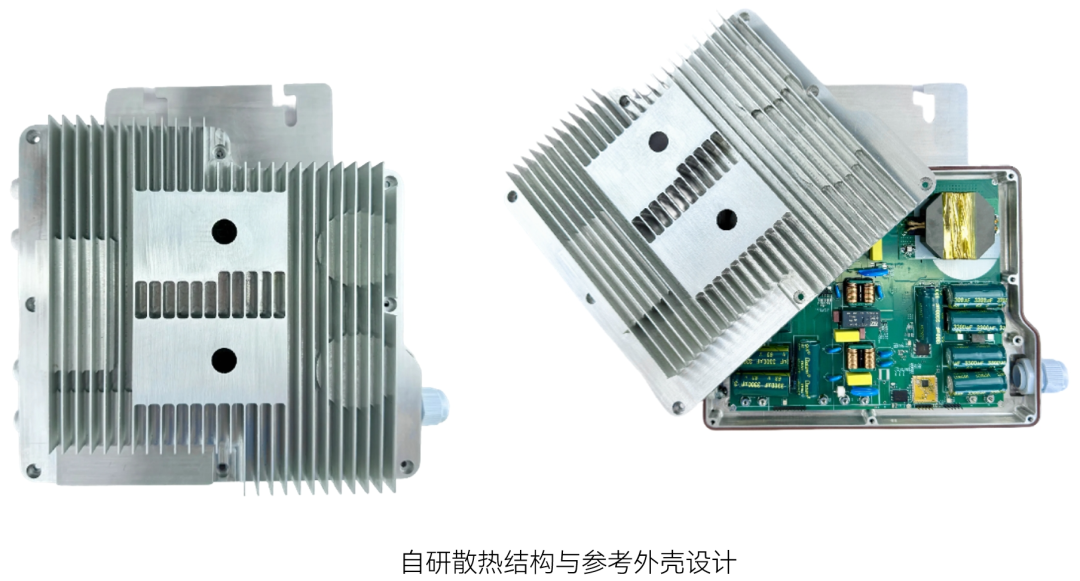

本質安全：為應對復雜工況挑戰，該平臺集成OCP過流保護、OVP過壓保護、防反接設計、防孤島檢測等七重安全機制，助力客戶快速通過IEC 61000-6-3 EMI Class B電磁兼容認證及IEC 61000-4-5防浪涌三級測試，滿足工業級嚴苛環境應用需求。其自研散熱結構與參考外殼設計，可在-40℃~+65℃極端溫差下穩定運行。

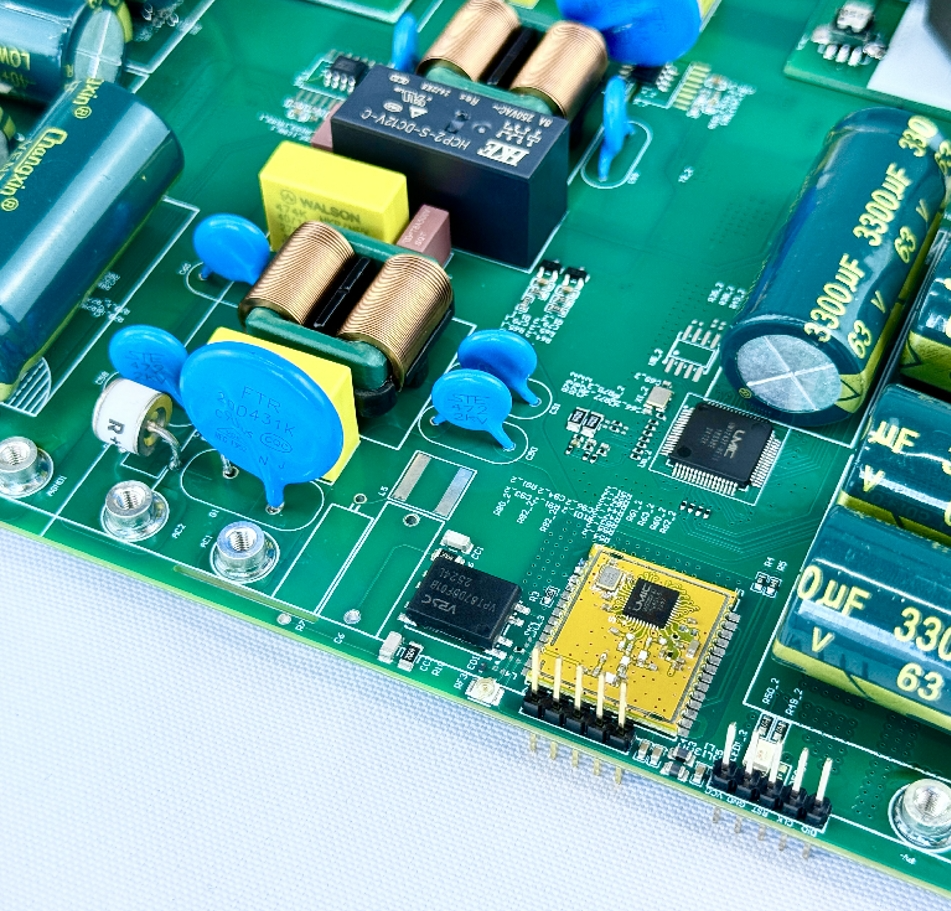

無線通信：該參考開發平臺已經集成2種無線通信方式，方便客戶快速構建數字化能源管理系統。1）標準WiFi通信模塊，搭配商業無線路由器，適合家用場景；2）廣芯微自研公里級無線收發器模塊URM2680搭配Umiclink工業無線網關，適用于遠距離場景或者大型工商業屋頂、農光互補、漁光項目以及高干擾環境。這里對該無線模塊和無線網關作簡要介紹。

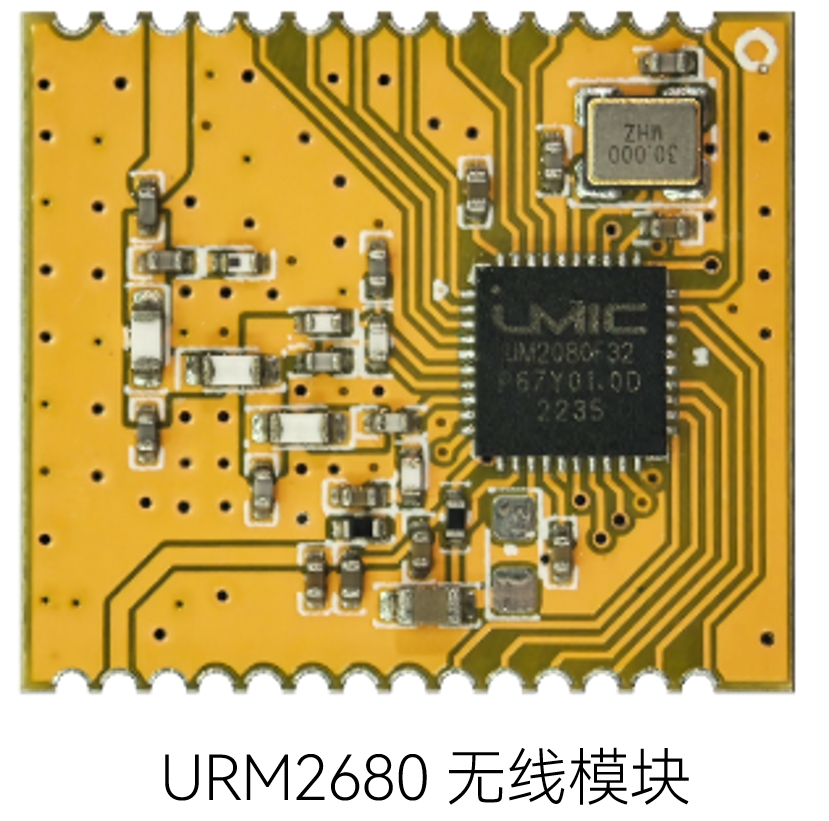

關于Sub-GHz無線模塊URM2680

無線通訊模塊URM2680是基于廣芯微另一款芯片UM2080F32芯片開發的Sub-GHz射頻收發模塊。采用(G)FSK, OOK調制方式，工作在315/433/868/915MHz ISM頻段，支持靈活可設的數據包格式，支持自動應答和自動重發功能，支持跳頻操作，支持FEC功能，具有高整合度、高抗干擾、高可靠性和低功耗等技術特點。

工作頻率：315/433/868/915MHz

工作電壓：1.8V~3.6V

工作溫度：-40°C ~105°C

調制方式：(G)FSK, OOK

數據率：0.1k ~ 300 kbps

發射功率：-20dBm 至 +20dBm

最高接收靈敏度：-130dBm@0.1Kbps

通訊距離：1km（理想環境）

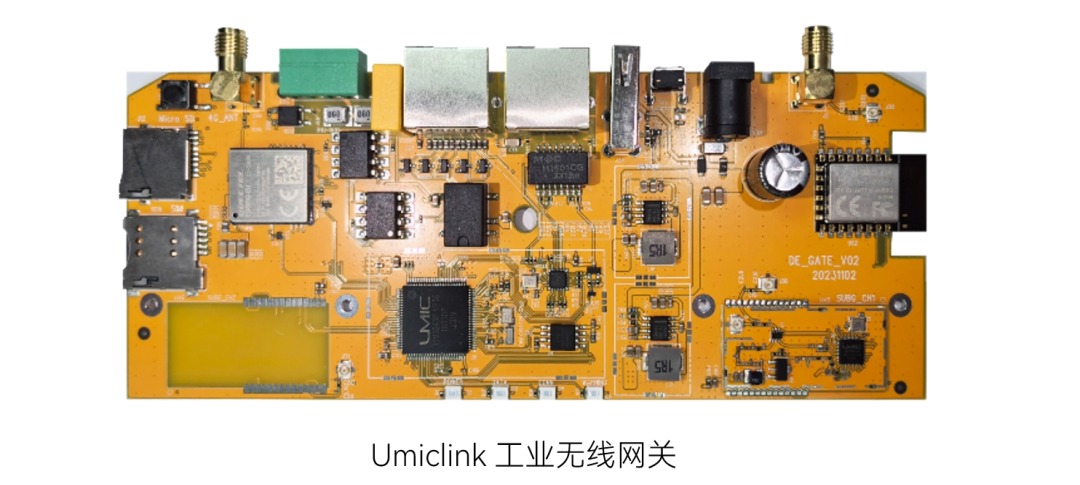

關于UMICLINK無線網關介紹

UMICLINK無線網絡系統硬件部分包含無線網關與無線終端模組兩部分，主處理器同樣采用UM3242F，支持MQTT、HTTP等多種協議，單通道支持200個終端設備穩定通訊，并支持支持雙通道上下行協議，網關內置RT-Thread開源操作系統，支持自動上傳數據到服務器，支持OTA升級及SD卡升級，可擴展至雙通道共400個終端節點穩定通訊。

網關硬件包含5V電源接口，DRM接口，百兆以太網接口，天線接口，復位按鈕，恢復出廠參數按鈕，LED指示燈等多個硬件接口，該設備支持以太網、Wi-Fi、4G三種上行聯網方式，有一種方式可以聯網即可實現服務器的連接。

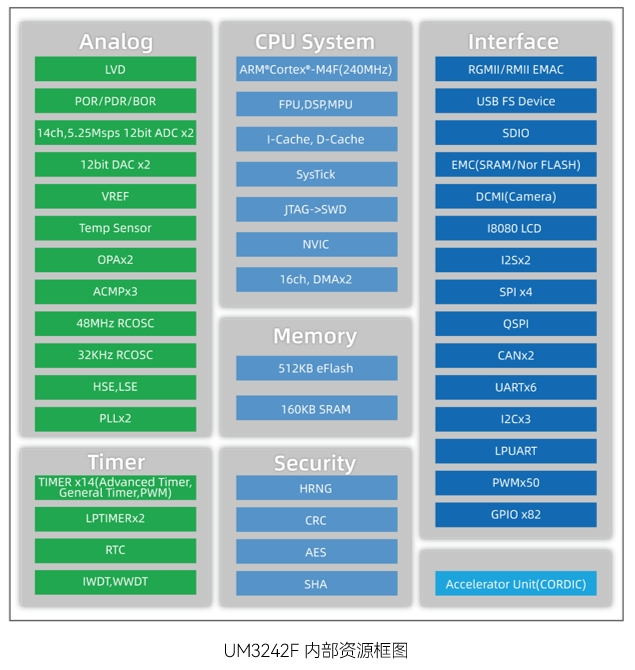

值得一提的是，廣芯微2x520W微逆平臺和無線網關的核心控制單元均為自研高性能UM3242F實時微處理器。它采用ARM Cortex-M4F內核，主頻高達240MHz，集成的高采樣率ADC、DAC、高速運算放大器與比較器及硬件坐標旋轉計算加速器、豐富且高性能的PWM模塊，可高效運行自研的DAB諧振控制與自適應MPPT算法。它具備豐富多樣的外設與通信接口，內部詳細資源如下圖所示

4、平臺級價值：Turnkey方案加速光儲新能源產品商業化進程

基于UM3242F的微型逆變器開發平臺提供完整的"芯片+參考設計+認證支持"：

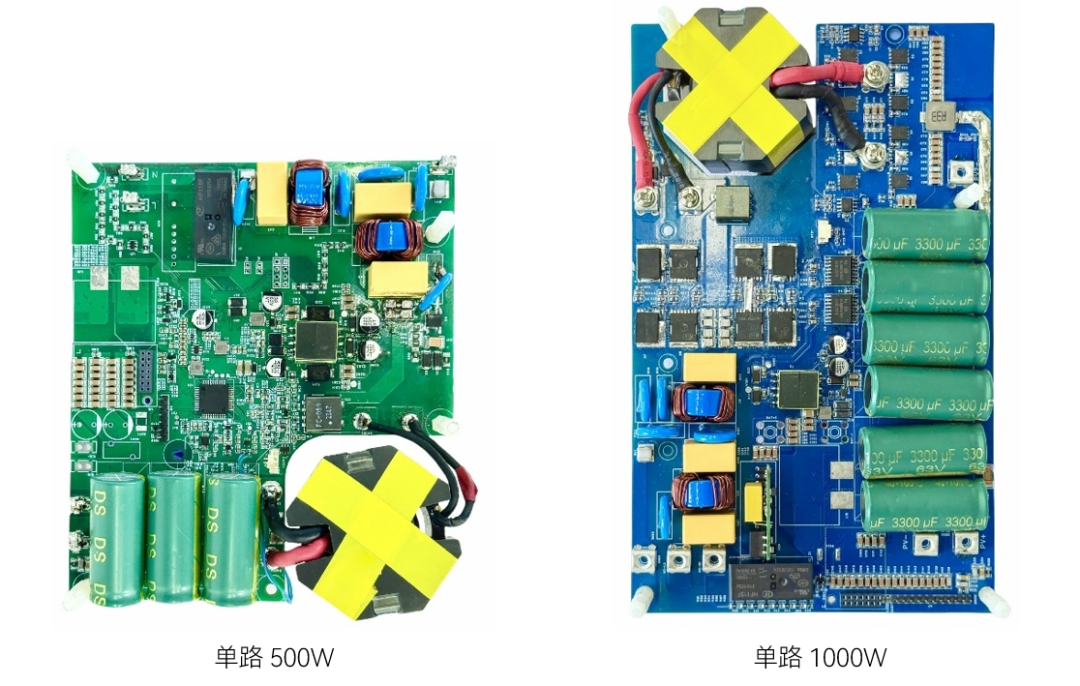

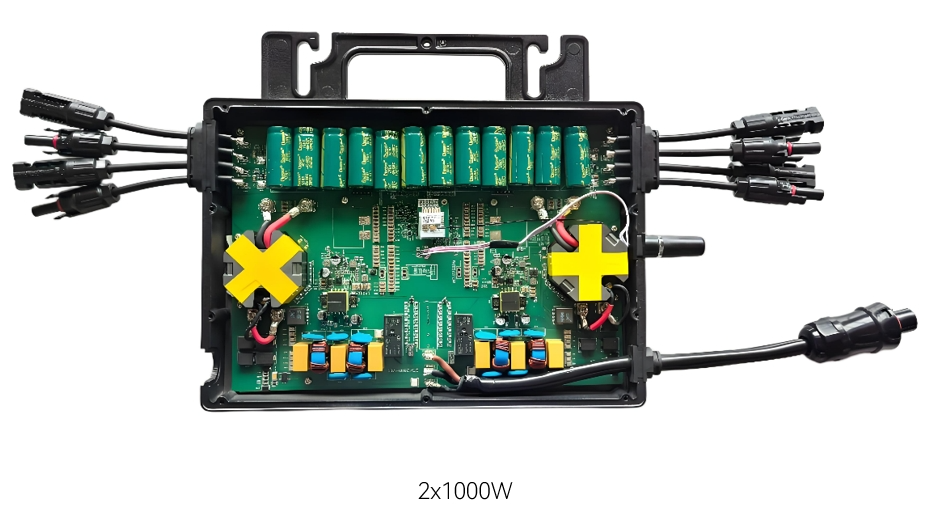

硬件層：支持500W~4000W功率范圍擴展，提供單路500W、1000W、以及2x1000W參考設計；

軟件層：提供可授權的光伏逆變控制庫（含孤島檢測、MPPT、并網同步算法、高低壓穿越等）；

技術支持：配備本地化的技術支持團隊，開發周期縮短至11周；

認證支持：預兼容IEC 61727、UL 1741 SA、IEEE 1547等全球主流標準，助力客戶快速通過IEC 61000-6-3 EMI Class B電磁兼容認證及IEC 61000-4-5防浪涌三級測試。

附：作為廣芯微光伏組件級平臺生態系統的一部分，廣芯微還推出600W組件級功率優化器參考設計平臺、組件快速關斷平臺（滿足Sunspec標準）、Umiclink Sub-GHz工業無線網關平臺，詳情請咨詢當?shù)劁N售。

關于廣芯微

廣芯微電子（廣州）股份有限公司聚焦光伏新能源、工業控制和汽車電子產業，為客戶提供差異化的微處理器芯片、快充與數字電源SOC和性能卓越的無線射頻芯片，并圍繞這些芯片打造特色的電機控制方案平臺、數字電源方案平臺和低功耗無線射頻方案平臺。
