一、行業背景
在新能源汽車與儲能市場的強勁驅動下，鋰離子電池產能急速擴張。某大型電池制造基地內，電極涂布、卷繞、注液、化成等關鍵工序高度依賴自動化產線。然而，其核心控制系統面臨嚴峻挑戰：多臺負責底層設備控制的西門子S7-300 PLC（CPU315-2DP）僅配備MPI/DP接口，而新增的S7-1200智能單元、西門子KTP1200觸摸屏及上位機監控系統均采用以太網通信。協議與物理接口的割裂，導致系統集成困難、數據流通效率低下，成為產能爬坡的瓶頸。

行業痛點

協議鴻溝難跨越：S7-300的MPI協議與主流的工業以太網（Profinet、S7 Communication）無法直接對話。

信息孤島林立：S7-300過程數據無法實時送達觸摸屏顯示及上位機分析，設備狀態監控滯后。

布線復雜成本高：若采用傳統MPI總線擴展或增加CP通訊卡，需鋪設大量專用電纜，成本高昂且維護困難。

響應速度瓶頸：MPI通訊速率（最大187.5Kbps）難以滿足高速產線對實時控制與數據采集的需求。

二、解決方案

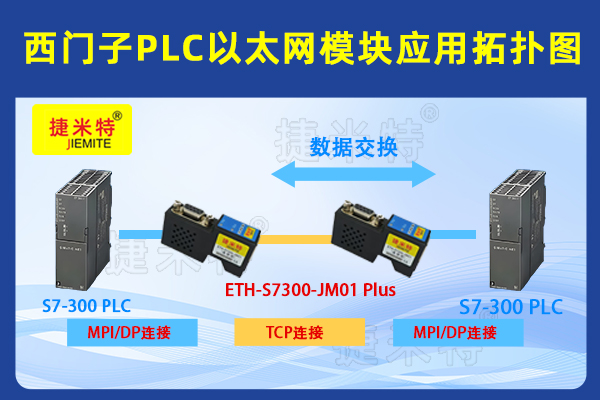

引入捷米特ETH-S7300-JM01 Plus直通型以太網模塊，將其直接插入S7-300 PLC的MPI/DP端口。該模塊的核心價值在于：

串口轉以太網：將PLC的MPI物理層信號透明轉換為標準TCP/IP以太網幀。

以太網轉換器：支持S7 Communication協議，無縫對接西門子S7系列設備（S7-1200/S7-1500）及支持該協議的HMI/SCADA。

以太網橋接器：構建統一以太網平臺，實現S7-300與S7-1200、觸摸屏、上位機的高效數據交換。

三、實施過程

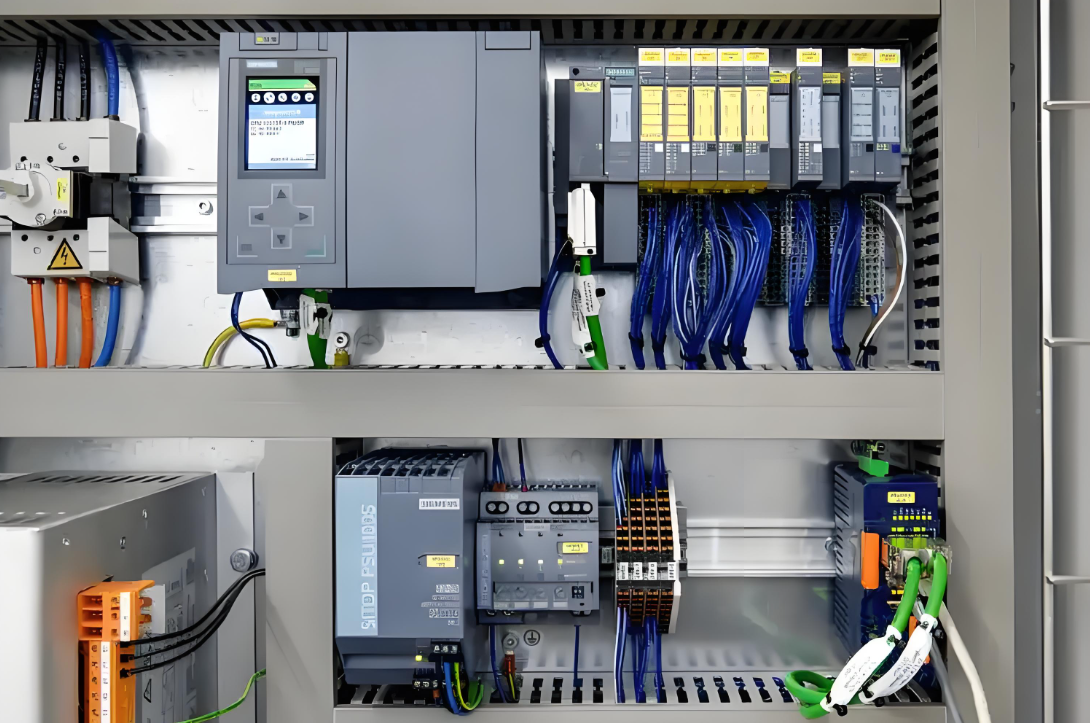

硬件部署：

將ETH-S7300-JM01 Plus模塊插入S7-300 CPU的MPI端口。

通過網線將模塊接入車間級工業交換機，與S7-1200 PLC（192.168.1.10）、KTP1200觸摸屏（192.168.1.20）、上位機服務器（192.168.1.30）同處一個子網。

為S7-300 PLC（通過模塊）分配固定IP地址（如192.168.1.100）。

S7-300側配置：

無需修改PLC硬件組態或程序。模塊以透明橋接方式工作，原有MPI通訊參數（地址、波特率）保持不變。

S7-1200 PLC通訊：

在S7-1200的TIA Portal項目中，使用“PUT/GET”指令，指定目標設備IP（192.168.1.100）及S7-300的DB塊地址，實現雙向數據交換（如：卷繞機張力設定值下發，S7-300狀態字讀?。?/p>

觸摸屏（KTP1200）組態：

在WinCC (TIA Portal)中，添加新連接，協議選擇“S7 Communication”。

指定PLC IP地址（192.168.1.100），機架號/插槽號與S7-300實際一致。

直接綁定S7-300的I/Q/M/DB地址，實現涂布厚度、溫度等關鍵參數實時顯示及啟?？刂啤?/p>

上位機（SCADA）集成：

使用 Kepware、WinCC 等OPC服務器，添加“Siemens TCP/IP Ethernet”驅動。

配置目標設備IP（192.168.1.100），建立與S7-300的通道，采集電流、電壓、設備運行狀態等數據用于MES分析及大屏監控。

網絡優化：

在交換機上啟用IGMP Snooping，優化組播流量。

配置VLAN隔離生產網與管理網，確保通訊安全與實時性。

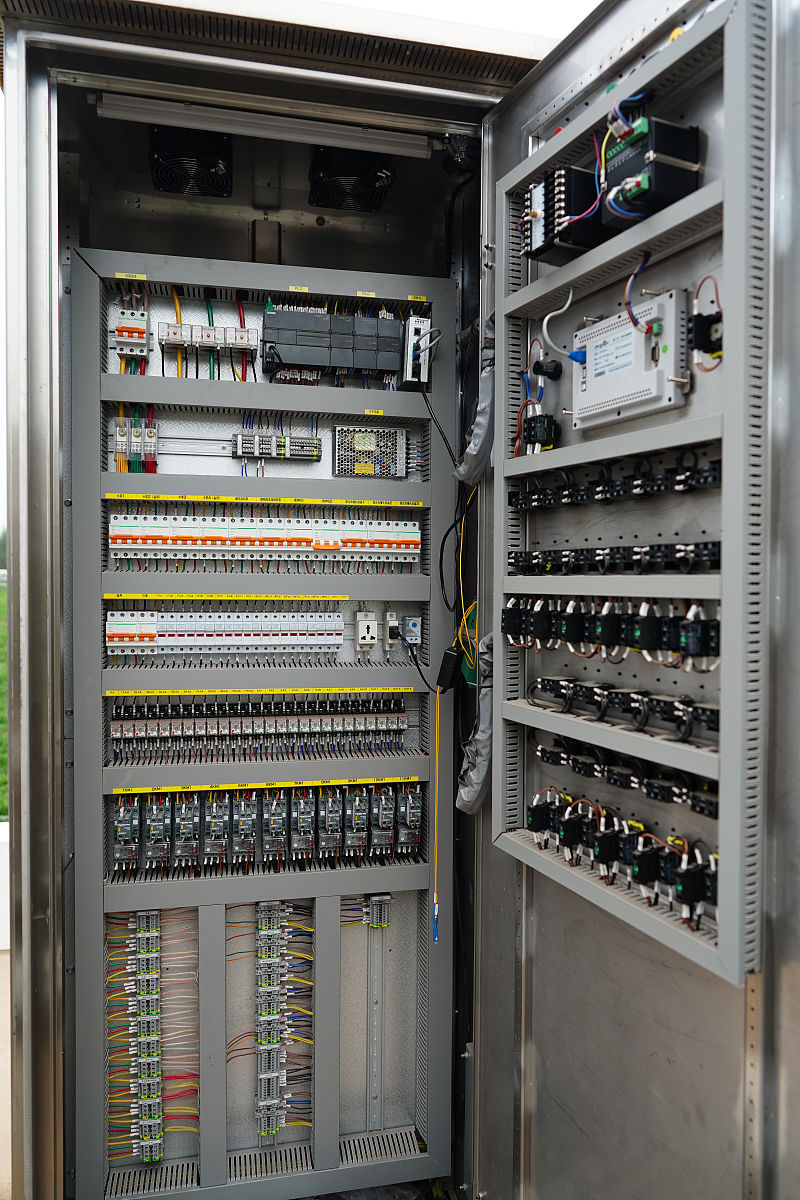

四、應用效果

通訊速率飛躍：MPI（19.2kbps-187.5kbps）升級至百兆/千兆以太網，關鍵數據傳輸延遲降低80%，滿足高速涂布機毫秒級響應需求。

系統無縫融合：S7-300、S7-1200、HMI、SCADA成功構建統一數據平臺，打通信息孤島，設備狀態透明化。

布線革命：取消專用MPI電纜，布線成本降低70%，機柜更簡潔，維護便捷性大幅提升。

生產決策智能化：上位機實時獲取全線數據，實現涂布均勻性分析、設備預測性維護，設備綜合效率（OEE）提升15%。

擴展無憂：以太網架構靈活支持未來AGV調度系統、視覺檢測設備等智能單元的快速接入。

五、行業前景
在工業4.0與“雙碳”目標驅動下，新能源裝備制造（鋰電、光伏）、半導體、生物醫藥等高速增長的先進制造領域，對設備互聯互通、數據實時性、系統柔性提出極致要求。老設備智能化改造、異構系統集成是普遍需求。捷米特ETH-S7300-JM01 Plus這類即插即用、高效可靠的串口轉以太網設備，以其極低的改造成本和顯著的性能提升，成為打通傳統設備與智能工廠“任督二脈”的關鍵工具，市場前景廣闊。

六、總結
捷米特ETH-S7300-JM01 Plus直通型以太網模塊，憑借其高效的串口轉以太網能力、即插即用的以太網轉換器特性以及強大的以太網橋接功能，成功解決了鋰電制造產線中S7-300 PLC與現代以太網設備（S7-1200、HMI、SCA·DA）的通訊壁壘。該方案不僅實現了毫秒級數據互通、顯著提升生產效率與OEE，更以極簡的布線重構了產線網絡架構，為傳統工業設備注入智能互聯新動能。在新能源等先進制造業智能化升級浪潮中，此類高效、經濟的通訊整合方案將持續釋放核心價值。
