LM2832穩壓器是一款單片、高頻、PWM降壓DC/DC轉換器，采用 6引腳WSON和8引腳eMSOP-PowerPAD封裝。它提供了所有活動功能，以提供 本地 DC/DC 轉換，具有快速瞬態響應和精確調節，最小 可能的 PCB 面積。LM2832 的外部元件最少，易于使用。能夠 使用最先進的 0.5 μm BiCMOS 使用內部 150 mΩ PMOS 開關驅動 2.0A 負載 技術可實現最佳功率密度。世界一流的控制電路允許 導通時間低至 30ns，從而支持整個 3V 的超高頻轉換 5.5V輸入工作范圍，最低輸出電壓為0.6V。開關頻率為 內部設置為 550 kHz、1.6 MHz 或 3.0 MHz，允許使用極小的表面貼裝 電感器和片式電容器。即使工作頻率很高，效率也高達 93% 很容易實現。包括外部關斷功能，具有 30 的超低待機電流 那。LM2832 利用電流模式控制和內部補償來提供高性能 在廣泛的作條件下進行調節。其他功能包括內部 軟啟動電路，可降低浪涌電流、逐脈沖電流限制、熱關斷和 輸出過壓保護。
*附件：lm2832.pdf

特性

• 輸入電壓范圍為3.0V至5.5V
• 輸出電壓范圍為0.6V至4.5V
• 2.0A 輸出電流
• 高開關頻率
  • 1.6MHz （LM2832X）
  • 0.55MHz （LM2832Y）
  • 3.0MHz （LM2832Z）
• 150mΩ PMOS開關
• 0.6V、2%內部基準電壓源
• 內部軟啟動
• 電流模式，PWM作
• 熱關斷
• 過壓保護

參數

方框圖

?1. 產品概述?
LM2832是德州儀器（TI）推出的單片高頻PWM降壓型DC/DC轉換器，采用6引腳WSON或8引腳eMSOP-PowerPAD封裝，具有以下核心特性：

• ?輸入電壓范圍?：3.0V至5.5V
• ?輸出電壓范圍?：0.6V至4.5V（精度±2%）
• ?輸出電流?：2.0A（峰值3.25A）
• ?開關頻率?：提供三種版本（LM2832X:1.6MHz，LM2832Y:0.55MHz，LM2832Z:3.0MHz）
• ?關鍵保護功能?：過壓保護、熱關斷、內部軟啟動、逐周期電流限制

?2. 典型應用場景?

• 本地5V至核心電壓轉換
• 硬盤驅動器（HDD）核心供電
• 機頂盒、USB供電設備、DSL調制解調器

?3. 設計要點?
?3.1 外圍元件選型?

• ?電感?：需根據開關頻率和負載電流選擇（如1.6MHz版本推薦2.2μH~4.7μH），需避免飽和。
• ?輸入/輸出電容?：建議22μF陶瓷電容（X5R/X7R類型），低ESR特性可優化紋波性能。
• ?續流二極管?：推薦低壓降肖特基二極管（如0.4Vf@2A）。

?3.2 PCB布局建議?

• 關鍵路徑優先布局：輸入電容、續流二極管GND需緊耦合，反饋電阻靠近IC放置。
• 散熱設計：PowerPAD需通過多通孔連接至底層地平面以降低熱阻（θJA≈80°C/W）。

?4. 效率與熱管理?

• ?效率?：典型值達93%（1.8V輸出@2A負載），損耗主要來自開關導通、二極管壓降及電感DCR。
• ?結溫計算?：可通過實測熱阻（如RΦJC≈30°C/W）或熱關機閾值（165°C）反推最大環境溫度。

?5. 設計示例?
文檔提供7種典型電路方案，包括：

• ?1.2V/2A輸出?（LM2832X，1.6MHz，效率88%）

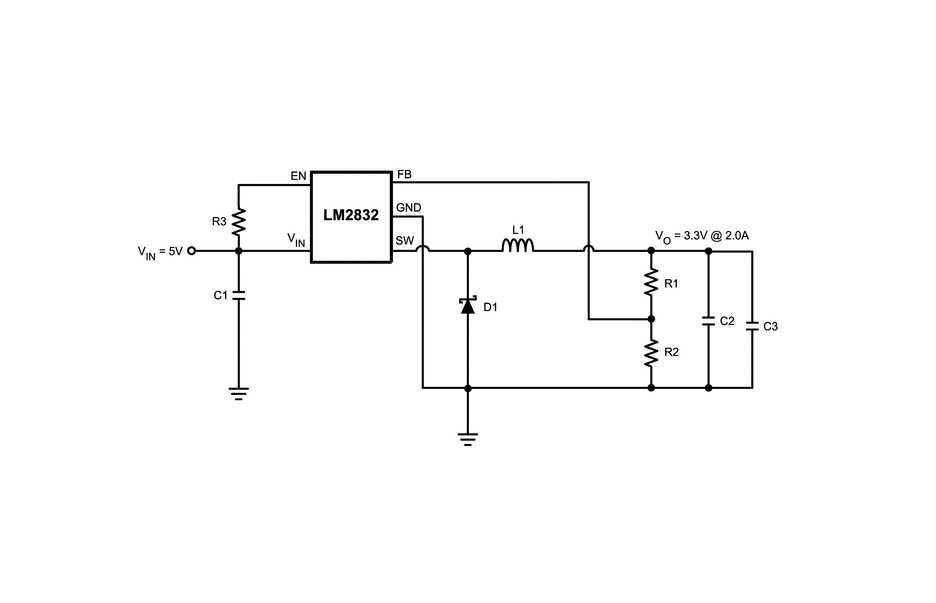

• ?3.3V/2A輸出?（LM2832Z，3MHz，推薦3.3μH電感）
• ?雙路電源方案?：3.3V+1.2V輸出，帶延遲使能控制

?6. 封裝與訂購信息?

• 可選6引腳WSON（NGG）或8引腳HVSSOP（DGN）封裝
• 型號后綴區分頻率版本（X/Y/Z）及封裝類型（MY/SD）
