LM3280 是一款多功能電源管理單元，針對蜂窩電話等低功耗手持應用進行了優化。

LM3280 集成了三個低壓差 LDO 穩壓器和一個帶有內部旁路 FET 的降壓 PWM DC-DC 轉換器。降壓轉換器的輸出電壓可以使用模擬輸入（V CON ）用于優化射頻PA在各種功率水平下的效率。LDO 的標稱輸出電壓為 2.85V，最大負載電流能力為 20mA，適用于線性射頻功率放大器所需的參考電壓。LM3280 還為每個輸出提供了一個單獨的使能引腳。
*附件：lm3280.pdf

LM3280 采用 16 引腳無鉛 DSBGA 封裝。

特性

• 2MHz （典型值） PWM開關頻率
• 采用單個鋰離子電池（2.7V至5.5V）供電
• 可調輸出電壓（0.8V至3.6V）DC-DC
• 高效同步降壓轉換器
• 300mA 最大負載能力（PWM 模式）
• 500mA 最大負載能力（旁路模式）
• PWM、強制和自動旁路模式
• 3個低壓差和快速瞬態響應LDO
• 16引腳DSBGA封裝
• 電流過載保護
• 熱過載保護

參數

方框圖

?1. 產品概述?
LM3280是德州儀器（TI）設計的一款多功能電源管理單元，專為低功耗手持設備（如手機、手持無線電等）優化。其核心功能包括：

• ?1路可調降壓DC-DC轉換器?：支持PWM模式（2MHz開關頻率）和旁路模式（Bypass Mode），輸出電壓范圍0.8V至3.6V，最大負載能力300mA（PWM模式）/500mA（旁路模式）。
• ?3路LDO穩壓器?：固定輸出電壓2.85V，每路最大負載20mA，支持快速瞬態響應和獨立使能控制。
• ?封裝?：16引腳DSBGA（芯片級封裝），尺寸緊湊，適合空間受限應用。

?2. 關鍵特性?

• ?動態電壓調節?：通過VCON引腳（0.267V–1.2V）線性控制DC-DC輸出電壓（VOUT = 3 × VCON），無需外部反饋電阻。
• ?工作模式靈活?：支持PWM自動切換旁路模式（根據輸入電壓差）、強制旁路模式（通過BYP引腳）及關斷模式。
• ?保護功能?：過流保護、過熱保護（150°C觸發）、過壓保護（PWM模式下輸出超壓330mV時觸發）。
• ?高效能?：典型效率達96%（3.6V輸入，3.2V輸出，120mA負載）。

?3. 典型應用?

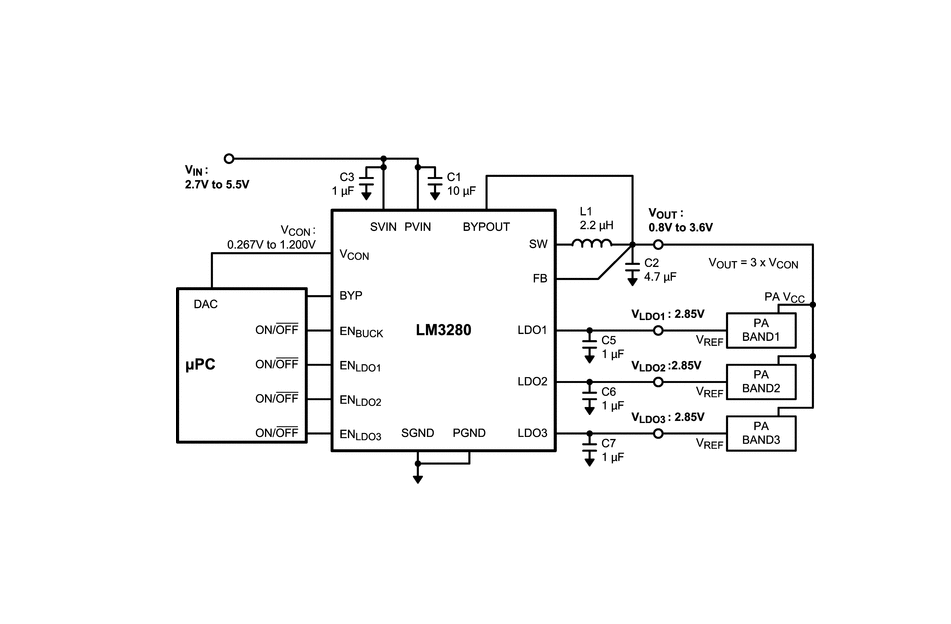

• ?蜂窩手機?：為射頻功率放大器（RF PA）提供動態電壓調節，優化效率。
• ?電池供電RF設備?：低靜態電流（0.72mA典型值）延長電池壽命。
• ?多頻段PA管理?：3路LDO可獨立控制不同頻段PA的參考電壓。

?4. 設計要點?

• ?外圍元件選擇?：
  • ?電感?：推薦2.2μH（飽和電流>940mA），如Coilcraft DO3314-222MX。
  • ?電容?：輸入10μF陶瓷電容（X5R/X7R材質），輸出4.7μF陶瓷電容，LDO輸出1μF陶瓷電容。
• ?PCB布局建議?：
  • 縮短高電流路徑（PVIN-SW-電感-輸出電容），減少輻射噪聲。
  • 使用對稱布線確保DSBGA封裝焊接可靠性。

?5. 電氣參數?

• ?輸入電壓范圍?：2.7V–5.5V（單節鋰離子電池）。
• ?工作溫度?：-30°C至+85°C。
• ?熱阻?：θJA=48°C/W（4層板測試條件）。
