長虹PT4209 等離子彩電VE、VSCON、VSET 電壓形成電路如圖1 所示。

它是由三個相同的形成電路組成：其中厚膜電路IC501（KA5L0365R）和開關變壓器T501 組成VSET 電壓形成電路，輸出180 V 電壓；厚膜電路IC531（KA5L0365R）和開關變壓器T531 組成VE 電壓形成電路，輸出110 V 電壓；厚膜電路IC561（KA5L0365R）和開關變壓器T561 組成VSC1N 電壓形成電路，輸出-185 V 電壓。

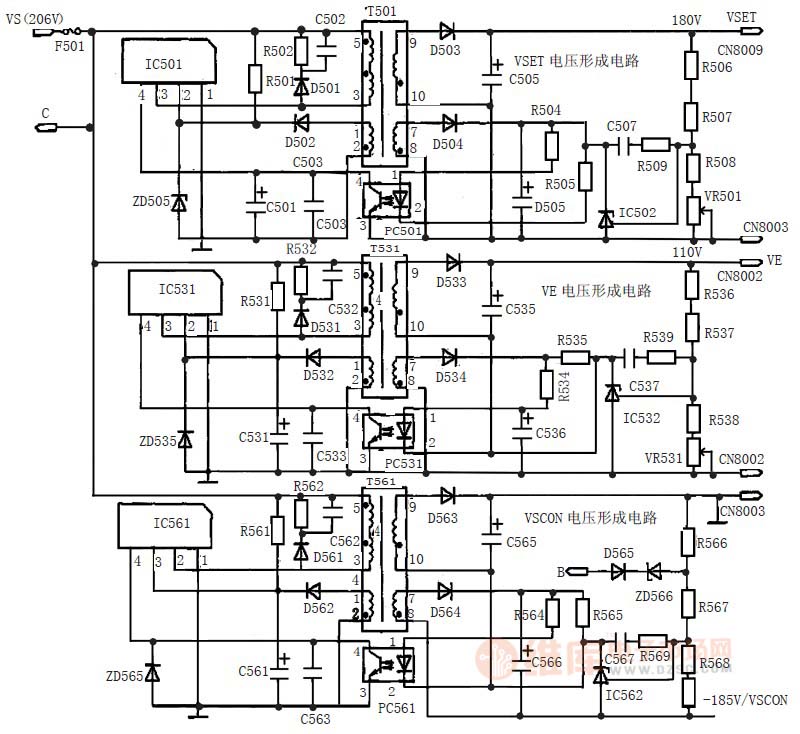

圖1 長虹PT4209 等離子彩電VE、VSCON、VSET電壓形成電路圖

1. KA5L0365R簡介

KA5L0365R 是一款小型開關電源厚膜電路，內含一個PWM 控制器和大功率M1SFET 開關管，PWM 控制器設有振蕩器、穩壓控制電路、驅動輸出電路等電路，其引腳功能和對地參考電壓見表1 所示。

表1 KA5L0365R引腳功能和對地電壓表

2. VSET電壓

產生（1）VSET 電壓由T501 和IC501 組成的電路產生。

VS 的206 V 電壓一路通過T501 的⑤～③繞組加到IC501的③腳，即KA5L0365R 內部場效應開關管的漏極；另一路通過R501 降壓、ZD505 穩壓后，加到IC501的②腳，對電容C501 充電，作為IC501 的內部電路工作的啟動電壓。當C501 的兩端電壓充至13 V 左右時，經內部穩壓成5 V 后，OSC（振蕩）電路開始工作，驅動內部MOSFET 場效應開關管工作在開關狀態，在開關變壓器T501 的各個繞組產生感應脈沖電壓。

（待續）
