LM94022 具有多增益和 AB 類模擬輸出的 ±1.5°C 溫度傳感器

數據:

描述

LM94022 /-Q1器件是精密模擬輸出CMOS集成電路溫度傳感器,具有可選的線性負溫度系數(NTC)。 AB類輸出結構為L(zhǎng)M94022 /-Q1提供了強大的輸出源和吸收電流能力,可驅動重載瞬態負載,例如采樣保持模數轉換器的輸入。 LM94022 /-Q1的低5.4μA電源電流和1.5V工作電壓使其成為電池供電系統以及一般溫度檢測應用的理想選擇。

增益選擇1(GS1)和增益選擇0(GS0)邏輯輸入為溫度 - 電壓輸出傳遞函數選擇四個增益之一:-5.5 mV /°C,-8.2 mV /°C,-10.9 mV /°C和-13.6 mV /C。選擇-5.5 mV /°C(GS1和GS0均為低電平),LM94022 /-Q1可在低至-15°C至+ 150°C的整個溫度范圍內測量溫度,同時工作電壓低至1.5 V.當GS1和GS0都接高電平時,選擇最高溫度靈敏度-13.6 mV /°C。增益選擇輸入可以直接連接到V DD 或接地,無需任何上拉或下拉電阻,從而減少了元件數量和電路板面積。這些輸入也可以由邏輯信號驅動,允許系統在操作或系統診斷期間優化增益。

特性

  • LM94022 /-Q1符合AEC-Q100 0級資格,并且是按汽車級流程制造的
  • 具有低5.4μA電源電流的1.5V至5.5V低工作電流
  • 具有±50μA源電流能力的推挽輸出
  • 四種可選增益
  • 在-50°C至+ 150°C的寬溫度范圍內非常精確:
    • ±1.5ºC20ºC至40ºC范圍內的溫度精度
    • ±1.8ºC溫度精度為-50ºC至70ºC范圍
    • ±2.1ºC溫度精度為-50ºC至90ºC范圍
    • ±2.7ºC溫度準確度 - - 50ºC至150ºC范圍
  • 輸出具有短路保護

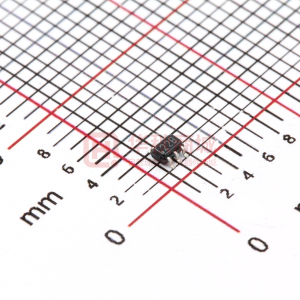

  • 極小的SC70封裝
  • 對于類似功能采用TO-92封裝,參見LMT84,LMT85,LMT86或LMT87
  • 足跡兼容行業標準
    LM20溫度傳感器

參數 與其它產品相比 模擬溫度傳感器


Local Sensor Accuracy (Max) (+/- C)
Operating Temperature Range (C)
Supply Voltage (Min) (V)
Supply Voltage (Max) (V)
Supply Current (Max) (uA)
Sensor Gain (mV/Deg C)
Rating
Features
Output Impedance (Ohm)
Interface
LM94022 LM20 LM94021 LM94023 LMT84
1.5     1.5     1.5     1.5     2.7
-50 to 150     -40 to 125
-55 to 130
-50 to 150     -50 to 150     -50 to 150
1.5     2.4     1.5     1.5     1.5
5.5     5.5     5.5     5.5     5.5
8.1     7     12     8.1     8.1
-5.5 to -13.6     -11.7     -5.5 to -13.6     -5.5 or -8.2     -5.5
Catalog     Catalog     Catalog     Catalog     Catalog
Selectable gain setting
UL Recognized
Industry standard pinout
UL Recognized
UL Recognized     Selectable gain setting     Industry standard pinout
5.2     160     8     4.4
Analog Output     Analog Output     Analog Output     Analog Output     Analog Output
