TPA6130A2 具有 I2C 音量控制的 138mW DirectPath? 立體聲耳機放大器 (TPA6130)

數據： TPA6130A2 138-mW DIRECTPATH? Stereo Headphone Amplifier with I2C Volume Control 數據表

描述

TPA6130A2是立體聲DirectPath?耳機放大器，具有I ² C數字音量控制。 TPA6130A2具有最小的靜態電流消耗，典型的I _DD為4 mA，因此非常適合便攜式應用。 I ² C控制允許最大的靈活性，64步音頻錐形音量控制，通道獨立啟用和靜音，以及將輸出配置為立體聲，雙單聲道或單接收器揚聲器BTL放大器的能力它將300 mW的功率驅動到16Ω負載。

TPA6130A2是一款高保真放大器，信噪比為98 dB。 PSRR大于100 dB可實現直接電池連接，而不會影響聆聽體驗。 9μVrms的輸出噪聲（典型的 A加權）在靜音期間提供最小的噪聲背景。可配置的差分輸入和高CMRR允許在移動設備的嘈雜環境中實現最大的噪聲抑制。

TPA6130A2封裝包括2 x 2 mm芯片級封裝和4 x 4 mm QFN封裝。 /p>

特性

DirectPath?接地參考輸出
- 消除輸出直流阻斷電容
- 減少電路板面積
- 降低組件高度和成本
- 無衰減的全低音響應
電源電壓范圍：2.5 V至5.5 V
64步音頻錐形音量控制
高電源抑制比
（> 100 dB PSRR）
最大噪聲抑制的差分輸入
（68 dB CMRR）
禁用高阻抗輸出
高級彈出和單擊抑制電路
數字I ² C總線控制< ul>
每通道靜音和啟用
軟件關閉
多模式支持：立體聲HP，雙單聲道HP和單通道BTL操作
放大器狀態

節省空間的包裝

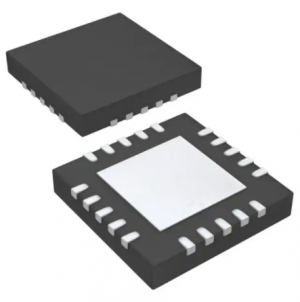

20針，4 mm×4 mm QFN
16球，2 mm×2 mm DSBGA

8 kV HBM和IEC觸點的ESD保護

參數 與其它產品相比?耳機放大器

?
Output Power (W)
Analog Supply (V) (Min)
Analog Supply (V) (Max)
PSRR (dB)
Rating
Operating Temperature Range (C)
Headphone Channels
Volume Control
Shutdown Current (ISD) (uA)
Architecture
Iq per channel (Typ) (mA)
?

TPA6130A2	TPA4411	TPA6132A2	TPA6133A2	TPA6136A2	TPA6138A2	TPA6140A2	TPA6141A2	TPA6166A2
0.138 ? ?	0.08 ? ?	0.025 ? ?	0.138 ? ?	0.025 ? ?	0.25 ? ?	0.025 ? ?	0.025 ? ?	0.03 ? ?
2.5 ? ?	1.8 ? ?	2.3 ? ?	2.5 ? ?	5.5 ? ?	3.6 ? ?	2.5 ? ?	2.5 ? ?	1.7 ? ?
5.5 ? ?	4.5 ? ?	5.5 ? ?	5.5 ? ?	2.3 ? ?	3.6 ? ?	5.5 ? ?	5.5 ? ?	1.9 ? ?
109 ? ?	80 ? ?	100 ? ?	109 ? ?	100 ? ?	80 ? ?	105 ? ?	105 ? ?	92 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
Stereo ? ?	Stereo ? ?	Stereo ? ?	Stereo ? ?	Stereo ? ?	Stereo ? ?	Stereo ? ?	Stereo ? ?	Stereo ? ?
Yes ? ?	No ? ?	No ? ?	No ? ?	No ? ?	No ? ?	Yes ? ?	No ? ?	Yes ? ?
0.4 ? ?	1 ? ?	0.7 ? ?	0.08 ? ?	0.7 ? ?	1 ? ?	1 ? ?	1 ? ?	1 ? ?
Class-AB ? ?	Class-AB ? ?	Class-AB ? ?	Class-AB ? ?	Class-AB ? ?	Class-AB ? ?	Class-G ? ?	Class-G ? ?	Class-G ? ?
2 ? ?	3.7 ? ?	1.05 ? ?	4.2 ? ?	1.05 ? ?	14 ? ?	0.6 ? ?	0.6 ? ?	1.2 ? ?
