      SN65LVDM1677 16 通道 LVDM 收發器

      數據：

      描述

      SN65LVDM1676和SN65LVDM1677（集成終端）是16個差分線路發送器或接收器（收發器），它們使用低壓差分信號（LVDS）來實現信號速率每個收發器配置為接收器高達200 Mbps，每個收發器高達650 Mbps配置為發送器。這些產品類似于TIA /EIA-644標準兼容設備（SN65LVDS），除了驅動器的輸出電流加倍。此修改為50- 加載提供了247 mV的最小差分輸出電壓幅度，并允許雙端接線路和半雙工操作。接收器檢測到100 mV的電壓差，發射器和接收器之間的地電位差高達1 V.

      該器件的預期應用和信號技術用于點對點基帶數據傳輸超過約100的受控阻抗介質。傳輸介質可以是印刷電路板跡線，背板或電纜。大量收發器集成在同一基板中，同時具有平衡信號的低脈沖偏移，允許對同步并行數據傳輸?shù)臅r(shí)鐘和數據進行極其精確的定時對準。 （注意：數據傳輸?shù)淖罱K速率和距離取決于介質的衰減特性，與環境耦合的噪聲以及其他系統特性。）

      SN65LVDM1676和SN65LVDM1677的特點是從-40°C至85°C。

      特性

      • 十六個低壓差動收發器。設計用于每個接收器高達200 Mbps或每個發送器高達650 Mbps的信令速率。
      • 單工（點對點）或半雙工（多點）接口
      • 典型差分輸出電壓340 mV進入50- 'LVDM1677產品上的線路終端
      • 傳播延遲時間：
        • 驅動程序：2.5 ns Typ
        • 接收器：3 ns Typ
      • 驅動器在禁用或使用V時為高阻抗sub> CC ＆lt;
      • 總線端子ESD保護超過12 kV
      • 低壓TTL（LVTTL）邏輯輸入電平為5 -V Tolerant

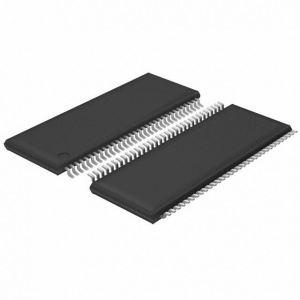

      • 采用20 mil端子間距的薄收縮小外形封裝包裝

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      Protocols
      No. of Tx
      No. of Rx
      Input Signal
      Output Signal
      Signaling Rate (Mbps)
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      SN65LVDM1677 SN65LVDM1676
      Transceiver ? ? Transceiver ? ?
      M-LVDS ? ? M-LVDS ? ?
      16 ? ? 16 ? ?
      16 ? ? 16 ? ?
      LVDM
      LVTTL ? ?      		 LVDM
      LVTTL ? ?
      LVDM
      LVTTL ? ?      		 LVDM
      LVTTL ? ?
      650TX/250RX ? ? 650TX/250RX ? ?
      15 ? ? 15 ? ?
      Transceiver ? ? Transceiver ? ?
      -40 to 85 ? ? -40 to 85 ? ?
      TSSOP ? ? TSSOP ? ?
      64TSSOP: 138 mm2: 8.1 x 17(TSSOP) ? ? 64TSSOP: 138 mm2: 8.1 x 17(TSSOP) ? ?
      64TSSOP ? ? 64TSSOP ? ?
