      DS90LV012A 3V LVDS 單路 CMOS 差動線路接收器

      數據：

      描述

      DS90LV012A和DS90LT012A是單CMOS差分線路接收器，專為需要超低功耗，低噪聲和高數據速率的應用而設計。這些器件采用低壓差分?jǐn)[幅（LVDS）技術，支持超過400 Mbps（200 MHz）的數據速率。

      DS90LV012A和DS90LT012A接受低電壓（350 mV典型值）差分輸入信號并進行轉換它們達到3V CMOS輸出電平。接收器還支持開路，短路和端接（100Ω）輸入故障安全。所有故障安全條件下，接收器輸出均為高電平。 DS90LV012A具有引腳排列，便于PCB布局。 DS90LT012A包括一個用于點對點應用的輸入線路終端電阻。

      DS90LV012A和DS90LT012A以及配套LVDS線路驅動器為高速接口應用提供了高功率PECL /ECL器件的新替代方案。

      特性

      • 兼容ANSI TIA /EIA-644-A標準
      • ＆gt; 400 Mbps（200 MHz）切換速率< /li>
      • 100 ps差分偏移（典型值）
      • 3.5 ns最大傳播延遲
      • 集成線路終端電阻（典型值102Ω）
      • 單3.3V電源設計（2.7V至3.6V范圍）
      • LVDS輸入斷電高阻抗
      • 接受小擺幅（350 mV典型值）差分信號電平
      • LVDS接收器輸入接受LVDS /BLVDS /LVPECL輸入
      • 支持開路，短路和端接輸入故障安全
      • 引腳分配簡化了PCB布局
      • 低功耗（10mW）典型的@ 3.3V靜電）
      • SOT-23 5引腳封裝
      • 無引線WSON-8封裝（3x3 mm機身尺寸）
      • 電氣類似于DS90LV018A
      • 采用先進的CMOS工藝技術制造
      • 工業溫度工作范圍（-40°C至+ 85°C）

      全部商標是他們的財產各自所有者。

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      Protocols
      No. of Tx
      No. of Rx
      Input Signal
      Output Signal
      Signaling Rate (Mbps)
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS90LV012A DS90LV011A DS90LV017A DS90LV027A DS90LV028A DS90LV028AQ-Q1 DS90LV031A DS90LV032A DS90LV047A DS90LV048A SN65LVDS1 SN65LVDS179 SN65LVDS180 SN65LVDS2 SN65LVDS349 SN65LVDS391 SN65LVDS4 SN65LVDS9637 SN65LVDS9638 SN65LVDT2
      Receiver ? ? Driver ? ? Driver ? ? Driver ? ? Receiver ? ? Receiver ? ? Driver ? ? Receiver ? ? Driver ? ? Receiver ? ? Driver ? ? Transceiver ? ? Transceiver ? ? Receiver ? ? Receiver ? ? Driver ? ? Receiver ? ? Receiver ? ? Driver ? ? Receiver ? ?
      M-LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ? LVDS ? ?
      0 ? ? 1 ? ? 1 ? ? 2 ? ? 0 ? ? 0 ? ? 4 ? ? 0 ? ? 4 ? ? 0 ? ? 1 ? ? 1 ? ? 1 ? ? 0 ? ? 0 ? ? 4 ? ? 0 ? ? 0 ? ? 2 ? ? 0 ? ?
      1 ? ? 0 ? ? 0 ? ? 0 ? ? 2 ? ? 2 ? ? 0 ? ? 4 ? ? 0 ? ? 4 ? ? 0 ? ? 1 ? ? 1 ? ? 1 ? ? 4 ? ? 0 ? ? 1 ? ? 2 ? ? 0 ? ? 1 ? ?
      LVDS
      BLVDS
      LVPECL ? ?      		 LVTTL
      LVCMOS ? ?      		 TTL
      CMOS ? ?      		 TTL
      CMOS ? ?      		 LVDS ? ? LVDS ? ? LVTTL
      LVCMOS ? ?      		 LVDS ? ? TTL
      LVTTL
      CMOS ? ?      		 LVDS ? ? LVTTL ? ? LVDS
      LVTTL ? ?      		 LVDS
      LVTTL ? ?      		 LVDS ? ? CMOS
      ECL
      LVCMOS
      LVDS
      LVECL
      LVPECL
      PECL ? ?      		 LVTTL ? ? LVDS ? ? LVDS ? ? LVTTL ? ? LVDS ? ?
      CMOS ? ? LVDS ? ? LVDS ? ? LVDS ? ? TTL
      LVTTL ? ?      		 TTL
      LVTTL ? ?      		 LVDS ? ? LVCMOS ? ? LVDS ? ? TTL
      LVTTL ? ?      		 LVDS ? ? LVDS
      LVTTL ? ?      		 LVDS
      LVTTL ? ?      		 LVTTL ? ? LVTTL ? ? LVDS ? ? LVTTL
      LVCMOS ? ?      		 LVTTL ? ? LVDS ? ? LVTTL ? ?
      400 ? ? 400 ? ? 600 ? ? 600 ? ? 400 ? ? 400 ? ? 400 ? ? 400 ? ? 400 ? ? 400 ? ? 630 ? ? 400
      150 ? ?      		 400
      150 ? ?      		 400 ? ? 560 ? ? 630 ? ? 500 ? ? 150 ? ? 400 ? ? 400 ? ?
      2 ? ? 9 ? ? 8 ? ? 8 ? ? 7 ? ? 8 ? ? 6 ? ? 4.5 ? ? 10 ? ? 10 ? ? 9 ? ? 12 ? ? 12 ? ? 9 ? ? 15 ? ? 15 ? ? 2 ? ? 8 ? ? 8 ? ? 9 ? ?
      Receiver ? ? Driver ? ? Driver ? ? Driver ? ? Receiver ? ? Receiver ? ? Driver ? ? Receiver ? ? Driver ? ? Receiver ? ? Driver ? ? Transceiver ? ? Transceiver ? ? Receiver ? ? Receiver ? ? Driver ? ? Receiver ? ? Receiver ? ? Driver ? ? Receiver ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      SOT-23 ? ? SOT-23 ? ? SOIC ? ? SOIC ? ? SOIC
      WSON ? ?      		 SOIC ? ? SOIC
      TSSOP ? ?      		 SOIC
      TSSOP ? ?      		 SOIC
      TSSOP ? ?      		 SOIC
      TSSOP ? ?      		 SOIC
      SOT-23 ? ?      		 SOIC
      VSSOP ? ?      		 SOIC
      TSSOP ? ?      		 SOIC
      SOT-23 ? ?      		 TSSOP ? ? SOIC
      TSSOP ? ?      		 UQFN ? ? MSOP-PowerPAD
      SOIC
      VSSOP ? ?      		 MSOP-PowerPAD
      SOIC
      VSSOP ? ?      		 SOIC
      SOT-23 ? ?
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      See datasheet (WSON) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ? 16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 14SOIC: 52 mm2: 6 x 8.65(SOIC)
      14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?      		 16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ? 16SOIC: 59 mm2: 6 x 9.9(SOIC)
      16TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?      		 10UQFN: 3 mm2: 2 x 1.5(UQFN) ? ? 8MSOP-PowerPAD: 15 mm2: 4.9 x 3(MSOP-PowerPAD)
      8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 8MSOP-PowerPAD: 15 mm2: 4.9 x 3(MSOP-PowerPAD)
      8SOIC: 29 mm2: 6 x 4.9(SOIC)
      8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?      		 8SOIC: 29 mm2: 6 x 4.9(SOIC)
      5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
      5SOT-23 ? ? 5SOT-23 ? ? 8SOIC ? ? 8SOIC ? ? 8SOIC
      8WSON ? ?      		 8SOIC ? ? 16SOIC
      16TSSOP ? ?      		 16SOIC
      16TSSOP ? ?      		 16SOIC
      16TSSOP ? ?      		 16SOIC
      16TSSOP ? ?      		 5SOT-23
      8SOIC ? ?      		 8SOIC
      8VSSOP ? ?      		 14SOIC
      14TSSOP ? ?      		 5SOT-23
      8SOIC ? ?      		 16TSSOP ? ? 16SOIC
      16TSSOP ? ?      		 10UQFN ? ? 8MSOP-PowerPAD
      8SOIC
      8VSSOP ? ?      		 8MSOP-PowerPAD
      8SOIC
      8VSSOP ? ?      		 5SOT-23
      8SOIC ? ?

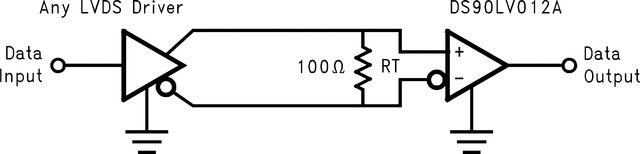

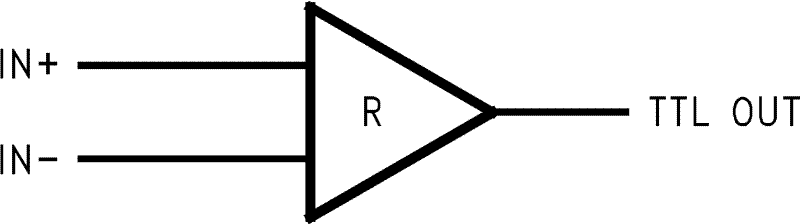

      方框圖 (2)

      技術文檔

      數據手冊（1）

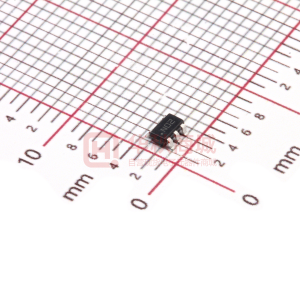

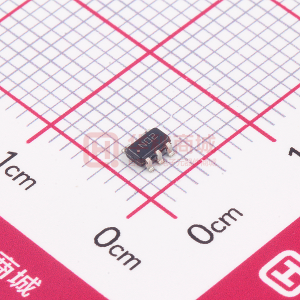

      元器件購買 DS90LV012A 相關庫存
